Microchip Technology WILCS02 Wi-Fi^?^ 網絡控制器模塊是一款完全通過RF和Wi-Fi Alliance?認證的無線模塊，基于符合IEEE^?^ 802.11b/g/n標準的2.4GHz單芯片IC WILCS02IC而打造。WILCS02IC具有集成大功率放大器 (HPA)、低噪聲放大器 (LNA) 和用于TX/RX控制的射頻 (RF) 開關。WILCS02IC是一款鏈路控制器IC，帶有基于硬件的安全加速器。WILCS02IC和WILCS02模塊在單電源電壓VDD 和V DDIO （典型值為3.3V）下工作。

數據手冊：*附件：Microchip Technology WILCS02 Wi-Fi?網絡控制器IC，模塊數據手冊.pdf

Microchip Technology WILCS02模塊設有安全的數字輸入輸出 (SDIO) 或串行外設接口 (SPI)，用于連接主機控制器。它可搭配板載印刷電路板 (PCB) 天線或外部天線用U.FL連接器。

特性

• 符合IEEE 802.11b/g/n 20MHz通道帶寬的單空間流
• 硬件中處理受保護管理框架 (PMF)，支持WPA3
• 集成功率放大器（PA）、TX/RX開關和電源管理
• 內部閃存（高達2MB），用于存儲固件
• 不可改變的安全啟動，帶硬件信任根
• 安全性
  • 內置直接內存訪問 (DMA) 支持的硬件加速安全模式 (CryptoMaster)
    • 加密引擎［具有不同NIST工作模式的高級加密標準 (AES) 和三重數據加密標準 (TDES)］；電子密碼本 (ECB)、密碼塊鏈 (CBC)、計數器模式 (CTR)、密碼反饋模式 (CFB) 和輸出反饋模式 (OFB)；128b、192b和256b AES密鑰尺寸
    • SHA-1/SHA-2、AES GCM（Galois/計數器模式）和HMAC/AES CMAC認證引擎
    • 片上振蕩器，用于非確定性隨機數生成器 (NDRNG)
  • 多用途公鑰加密引擎，支持以下算法
    • 橢圓曲線加密 (ECC)/ECDH/ECDSA，標準NIST Prime曲線高達521位、Curve25519和Ed25519
    • 高達2048位的RSA密鑰
• 支持主機輔助固件側加載
• 基于硬件、符合IEEE 802.15.2標準的3線分組通信仲裁（PTA）接口，用于Wi-Fi/藍牙^?^ 共存
• 支持的Linux主機系統上的SDIO/SPI主機接口
• 安全設備固件升級 (DFU)
• 工作條件
  • WILCS02IC
    • 工作電壓VDD 和VDDIO ：3.0V至3.6V（典型值為3.3V）
    • 工作溫度范圍：-40 °C至+105 °C
  • WILCS02模塊
    • 工作電壓VDD 和VDDIO ：3.0V至3.6V（典型值為3.3V）
    • 工作溫度范圍：-40 °C至+85 °C
• 變速
  • PCB天線 (WILCS02PE)
  • U.FL連接器，用于外部天線 (WILCS02UE)
• 封裝選項
  • 48引腳超薄四方扁平無引線 (VQFN)，7mm x 7mm x 0.9mm (WILCS02IC)
  • 28引腳SMD封裝，頂部設有射頻屏蔽，尺寸為21.7mm x 14.7mm x 2.1mm（WILCS02模塊）
• 認證
  • WILCS02模塊通過FCC、ISED、UKCA和CE無線電規定以及Wi-Fi Alliance?認證
  • 符合RoHS指令和REACH標準

框圖

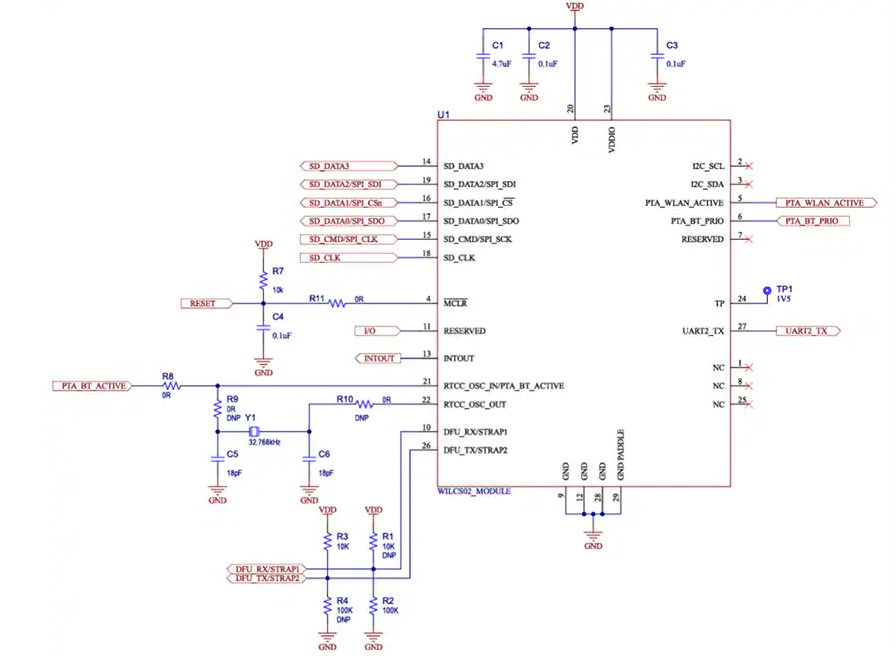

連接和接口圖

Microchip WILCS02 Wi-Fi控制器技術解析與應用指南?

?一、產品概述?

Microchip WILCS02是一款集成了2.4 GHz IEEE 802.11b/g/n協議的Wi-Fi控制器IC及模塊，支持單空間流20 MHz信道帶寬。其核心特性包括：

• ?硬件安全加速器?：支持WPA3、AES/TDES加密、SHA-1/SHA-2認證及ECC/RSA公鑰算法。
• ?高集成度?：內置PA/LNA、RF開關、2MB閃存，支持SDIO/SPI主機接口。
• ?認證完備?：通過FCC、ISED、CE、UKCA等認證，適用于全球市場。

?二、關鍵硬件設計要點?

1. ?電源設計?
   • ?電壓范圍?：VDD/VDDIO為3.0-3.6V（典型3.3V），需在電源引腳附近放置4.7μF（ bulk）和0.1μF（ decoupling）電容。
   • ?功耗性能?：
     • 發射電流：802.11n MCS7時約273mA（17dBm輸出）
     • 接收電流：802.11n MCS7時約98mA
2. ?接口配置?
   • ?SDIO/SPI選擇?：通過STRAP1/STRAP2引腳配置（100kΩ下拉為SDIO，10kΩ上拉為SPI）。
   • ?天線設計?：
     • ?WILCS02PE?（PCB天線）：需預留31.75mm金屬/塑料隔離區，模塊邊緣對齊主機板。
     • ?WILCS02UE?（U.FL外接天線）：推薦使用增益≤2.2dBi的Dipole天線（如TE Connectivity WXE2400）。
3. ?RF布局規范?
   • ?PCB層疊?：頂層為完整地平面，避免信號線穿過天線區域。
   • ?阻抗匹配?：RF走線需保持50Ω阻抗，參考數據手冊的匹配電路設計。

?三、軟件與協議支持?

1. ?協議棧特性?
   • 支持802.11b/g/n（20MHz帶寬），硬件處理PMF（Protected Management Frames）。
   • 藍牙共存：通過PTA（Packet Traffic Arbitration）接口實現Wi-Fi/藍牙協同。
2. ?固件升級?
   • 支持UART串口DFU或Host-Assisted Sideloader升級，需連接DFU_TX/RX引腳。

?四、典型應用場景?

1. ?工業物聯網?
   • 智能工廠設備：模塊的-40°C至+85°C工業溫度范圍適應嚴苛環境。
   • 協議橋接：通過SPI接口連接主機MCU實現無線通信。
2. ?消費電子?
   • 智能家居：硬件加密引擎保障智能門鎖/照明設備的安全性。
   • 穿戴設備：低功耗模式優化電池壽命。
