SN74AC10-Q1包含三個獨立的3輸入NAND門。這些器件在正邏輯中執行布爾函數 Y = A ? B ? C。
*附件：sn74ac10-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 器件溫度等級 1：-40°C 至 +125°C
  • 設備 HBM ESD 分類 2 級
  • 設備 CDM ESD 分類級別 C4B
• 提供可潤濕側翼 QFN 封裝
• 1.5V 至 6V 的寬工作范圍
• 輸入接受高達 6V 的電壓
• 5V時連續±24mA輸出驅動
• 在 5Vin 短突發時支持高達 ±75mA 的輸出驅動
• 驅動 50Ω 傳輸線
• 5V、50pF負載時最大tpd為8.5ns

參數

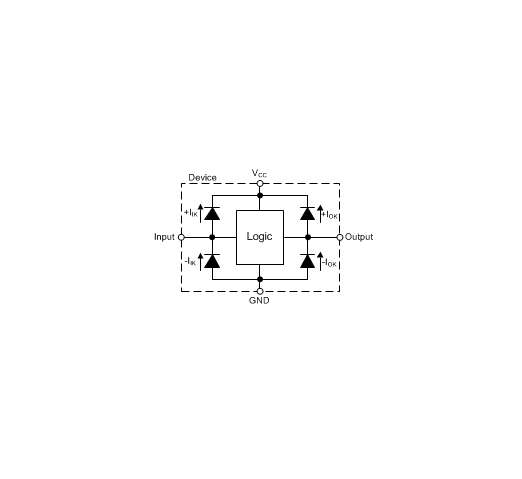

方框圖

?1. 產品概述?
SN74AC10-Q1是符合AEC-Q100標準的汽車級邏輯器件，包含三個獨立的三輸入正邏輯與非門（Y = A·B·C）。主要特性包括：

• ?工作電壓范圍?：1.5V至6V
• ?驅動能力?：連續±24mA輸出（5V時），短時支持±75mA
• ?傳輸延遲?：最大8.5ns（5V，50pF負載）
• ?封裝選項?：14引腳WQFN（3mm×2.5mm）和TSSOP（5mm×6.4mm）

?2. 關鍵特性?

• ?汽車認證?：支持-40°C至125°C工作溫度，HBM ESD等級2，CDM ESD等級C4B
• ?高可靠性設計?：輸入/輸出端集成鉗位二極管，支持濕敏側翼封裝（WQFN）便于光學檢測
• ?電氣性能?：
  • 輸入兼容6V電壓
  • 典型靜態電流2μA（5V時）

?3. 典型應用?

• 報警/篡改檢測電路
• S-R鎖存器設計（如圖8-1所示，利用兩個與非門實現低電平有效鎖存）

?4. 設計注意事項?

• ?布局建議?：
  • 電源旁路電容需靠近VCC引腳（推薦0.1μF）
  • 信號走線寬度8-12mil，長度<12cm以減少傳輸線效應
• ?熱管理?：TSSOP封裝熱阻θJA=145.7°C/W，WQFN封裝θJA=91.3°C/W

?5. 文檔支持?
包含詳細引腳配置、時序參數、熱特性曲線及典型應用電路圖（如驅動LED指示器的防篡改開關設計）。完整參數見數據手冊第5章電氣特性表。
