Microchip Technology MCP16364降壓DC-DC轉換器是一款高效、高集成度的固定頻率轉換器，采用緊湊的8引腳3mmx3mm VDFN封裝。 此系列轉換器可提供1A的持續電流，同時將輸出電壓穩定在2V至24V范圍內。MCP16364轉換器可在脈沖頻率調制/脈寬調制（PFM/PWM）模式下工作。MCP16364轉換器采用PFM模式工作，適用于輕負載條件和大降壓比情況，從而在全負載范圍內實現高效率。此系列轉換器已通過汽車行業AEC-Q100認證。

數據手冊：*附件：Microchip Technology MCP16364 降壓 DC-DC 轉換器數據手冊.pdf

MCP16364轉換器具有500mΩ集成N溝道降壓開關、2.2MHz固定開關頻率、峰值電流模式控制、內部軟啟動、逐周期峰值電流限制及內部自舉二極管。其典型應用包括墻式適配器穩壓、功率計、分布式電源、機頂盒和DSL電纜調制解調器。

特性

• 輸入電壓范圍：4V（啟動后）至48V
• 可調輸出電壓范圍：2 V至24 V
• 500mΩ集成N溝道降壓開關
• 直流輸出電流為 1 A
• 固定開關頻率：2.2MHz
• 3 μA 的典型關斷電流
• 典型靜態電流（非切換）：18μA
• 自動PFM/PWM工作
• 電源良好輸出
• 欠壓鎖定（UVLO）
• 峰值電流模式控制
• 內部補償
• 內部軟啟動
• 內部自舉二極管
• 逐周期峰值電流限制
• 超溫保護
• 8引腳3mmx3mm可濕性側翼VDFN封裝
• AEC-Q100 汽車級

框圖

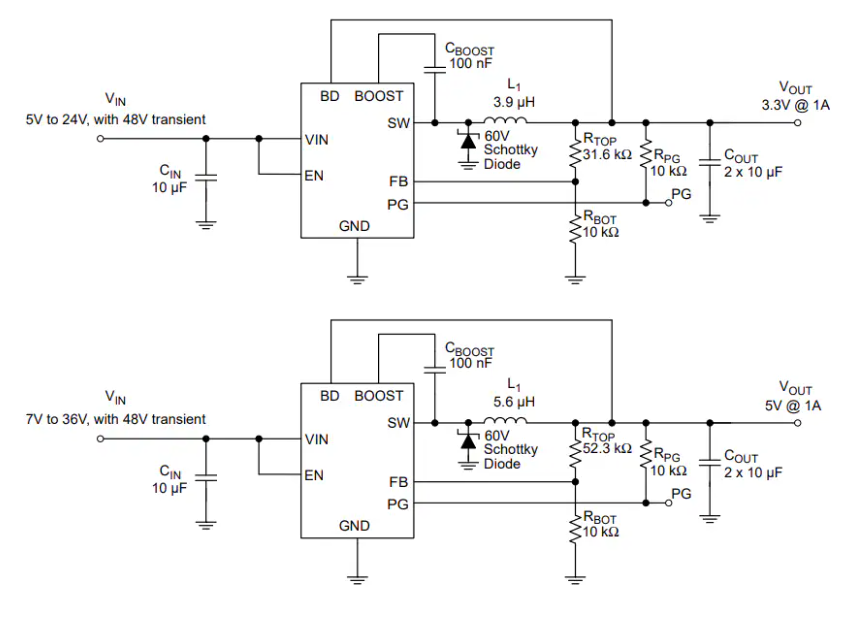

典型應用電路圖

MCP16364/5/6 降壓DC-DC轉換器數據手冊總結?

?1. 產品概述?
MCP16364/5/6系列是高效、固定頻率的降壓DC-DC轉換器，輸入電壓范圍4.0V至48V，輸出電流1A，輸出電壓可調范圍2.0V至24V。采用3mm×3mm VDFN封裝，集成N溝道MOSFET、峰值電流模式控制、內部補償及多種保護功能（如過溫、過流保護）。

?2. 關鍵特性?

• ?輸入電壓?：4.0V（啟動后）至48V
• ?輸出電流?：1A連續輸出
• ?開關頻率?：固定2.2 MHz（MCP16366支持頻率抖動以降低EMI）
• ?工作模式?：
  • MCP16364：自動PFM/PWM模式（輕載高效）
  • MCP16365：僅PWM模式（低噪聲）
  • MCP16366：PWM模式+頻率抖動（EMI優化）
• ?效率?：典型值>90%（12V輸入，5V輸出）
• ?保護功能?：過流、過溫、欠壓鎖定（UVLO）、電源良好（PG）指示

?3. 應用領域?

• 汽車48V系統
• 工業24V輸入轉換
• 醫療設備、分布式電源
• 網絡設備（如調制解調器）

?4. 設計要點?

• ?輸出電壓設置?：通過外部電阻分壓器（RTOP/RBOT）調整FB引腳電壓（典型0.8V）。
• ?電感選擇?：根據輸出電壓推薦值（如3.3V用3.9μH，5V用5.6μH）。
• ?二極管?：需選用低壓降肖特基二極管（如60V耐壓）。
• ?布局建議?：輸入/輸出電容及電感需靠近器件以降低噪聲。

?5. 性能曲線?

• 效率曲線顯示輕載時PFM模式效率顯著提升（如MCP16364在5mA負載下效率>80%）。
• 開關波形圖展示了PWM/PFM模式切換及負載瞬態響應特性。

?6. 封裝與引腳?

• 8引腳VDFN封裝，含散熱焊盤（需連接至地平面）。
• 關鍵引腳：VIN（電源輸入）、SW（開關節點）、FB（反饋）、EN（使能）。
