在工業自動化中，EtherCAT的實時性至關重要，尤其是在處理功能安全類數據時。本文將介紹如何通過ZLG致遠電子的PCIe-2E主站通訊卡，優化PDO通信周期，提升系統的實時性和可靠性。

?前言

1. EtherCAT簡介

EtherCAT是一種高性能的以太網現場總線系統，以其高實時性、高數據傳輸速率和低硬件成本而被廣泛應用于工業自動化領域。EtherCAT通過以太網傳輸實時數據，支持多種設備的快速通信，能夠顯著提高生產效率和系統可靠性。

2. PDO和同步管理器（SM）

PDO（Process Data Object）是EtherCAT中用于傳輸實時數據的關鍵機制。同步管理器（Synchronization Manager）則負責管理PDO的傳輸周期和同步。通過合理配置PDO和同步管理器，可以優化數據傳輸?shù)膶崟r性和效率。

3. 功能安全的重要性

在工業自動化中，功能安全類數據（如傳感器數據）需要更高的實時性和優先級。這些數據的及時處理和傳輸對于確保系統的安全性和可靠性至關重要。例如，安全傳感器的數據需要在極短時間內被處理，以防止?jié)撛诘陌踩鹿省?/p>

?PCIe-2E主站通訊卡的解決方案

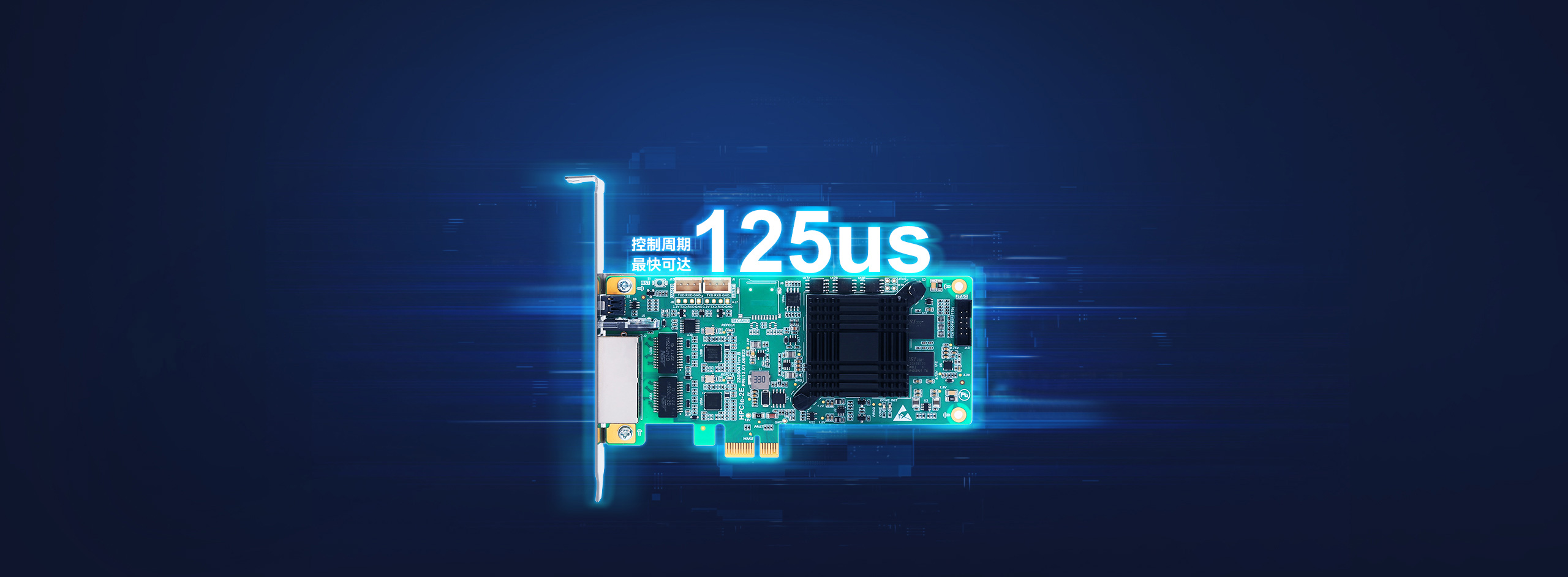

ZLG致遠電子研發的PCIe-2E主站通訊卡為這一問題提供了有效的解決方案。PCIe-2E是ZLG致遠電子開發的基于PCIe總線、EtherCAT總線通訊接口的一款運動通訊卡，其采用的是工業控制領域內較為先進的FPGA控制方案，具有極高的通訊速率以及極強的實時性等特點。

PCIe-2E主站通訊卡支持PDO通信周期的細分，能夠?qū)崿F(xiàn)多周期通信。這意味著用戶可以根據不同數據的實時性需求，將PDO數據配置成不同的通信周期。例如，可以將安全類數據配置為125微秒的周期刷新，而將控制類數據配置為1毫秒的刷新周期。這樣，在控制類數據的輸出控制之前，就能確保安全類的PDO數據已經得到了刷新處理，從而有效提升了系統的實時性和可靠性。

配置步驟詳細說明

打開AWStudio軟件：啟動PCIe主站通訊卡配套的AWStudio上位機軟件。

進入設備配置界面：在軟件中，找到要配置的從站設備，進入設備編輯界面。

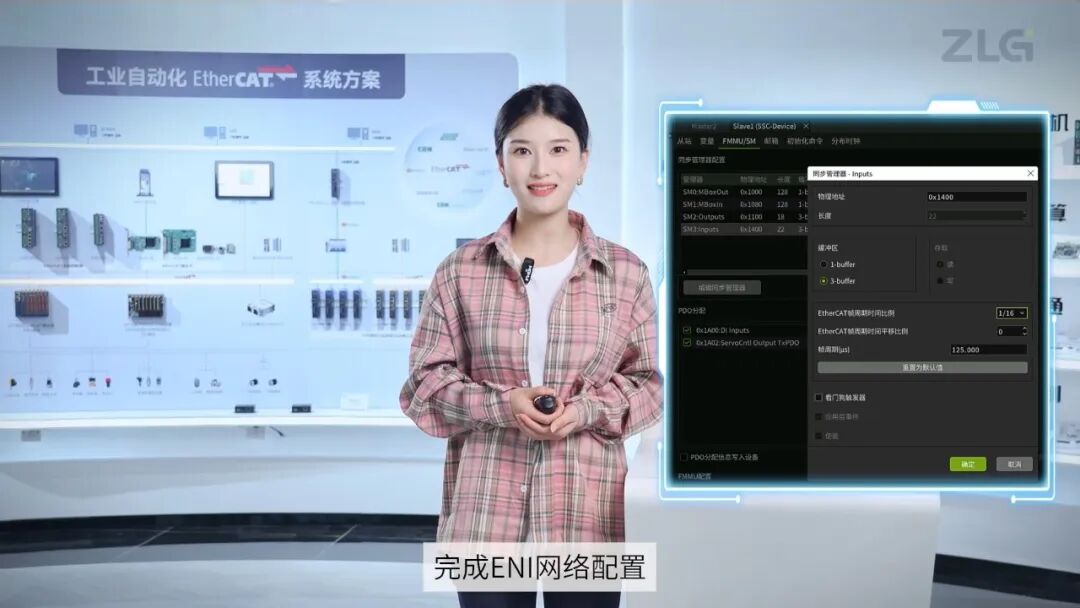

編輯同步管理器：在設備編輯界面中，找到同步管理器（Synchronization Manager）配置選項。

設置PDO周期比例：根據實際需求，對PDO關聯的同步管理器（SM）進行周期比例設置。例如，將安全類數據的周期比例設置為125微秒，控制類數據的周期比例設置為1毫秒。

保存并應用配置：完成設置后，保存配置并應用到設備中。

?總結通過使用ZLG致遠電子的PCIe-2E主站通訊卡，用戶可以根據實際應用需求，靈活配置PDO的通信周期，從而在保證系統整體性能的同時，滿足特定數據的高實時性需求。這對于功能安全類應用尤為重要，能夠確保關鍵數據的及時處理和傳輸，提升整個系統的安全性和可靠性。
