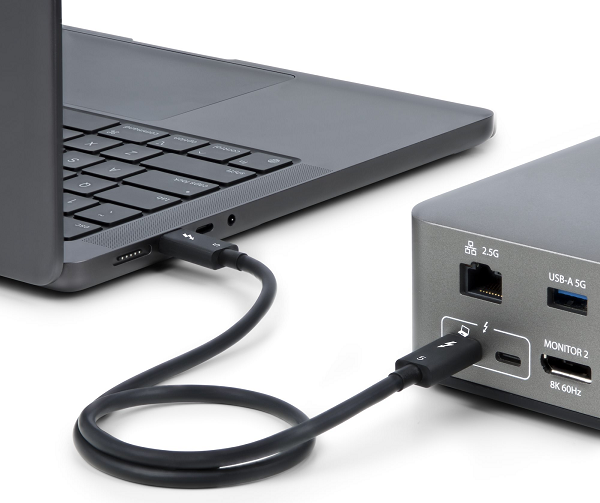

在高速傳輸領域，micro coaxial cable（極細同軸線）憑借優異的信號完整性和小型化特性，已成為筆記本、平板、工業相機、醫療電子等設備中高速接口的常見方案。但在一些應用場景中，設計工程師不僅需要通過極細同軸線束傳輸高速信號，還希望同時兼顧低功耗設備的供電功能。這就對線束的選型和設計提出了更高要求。

1. 信號與供電并行的設計挑戰：
極細同軸線束的主要任務是保證高速信號的完整性，例如 eDP、MIPI、USB3.x 或 HDMI 等接口。如果在同一線束中加入供電線，工程師需要特別關注以下幾點：
1.1、信號干擾問題：電源線在供電過程中會產生電磁干擾，如果屏蔽或布線不合理，容易對高速差分信號造成串擾，影響眼圖質量。
1.2、電壓壓降與電流承載：極細同軸線本身的導體直徑有限，不適合大電流供電。若需要同時供電，必須選擇適配的電源線徑，并與信號線進行合理配比。
1.3、屏蔽與接地策略：為了在狹小空間中實現信號與電源共存，通常會采用獨立屏蔽、雙層屏蔽或整體屏蔽的設計方式，并通過合理的接地點降低干擾。

2. 選型時的重點考量：
在實際應用中，極細同軸線束的信號+供電設計往往會采用“混合線束”的方式，即在同一線束中將極細同軸線和電源線/控制線組合封裝。選型時，工程師需要注意：
2.1、確認接口需求：不同的接口對電源電壓和電流要求差異較大。例如 MIPI 接口中通常只需少量電流，而 USB3.1 的供電則可能達到 900mA 以上。
2.2、線材結構搭配：常見做法是將高速信號線采用極細同軸結構，電源線則選用多股絞合導體，以降低電阻和發熱。
2.3、柔性與可靠性：在移動終端、可穿戴設備等對彎折壽命有要求的應用中，要兼顧線徑、彎折半徑和整體柔性。
2.4、整體屏蔽與加工工藝：高密度混合線束的屏蔽工藝要求高，加工過程中的壓接、焊接和端子選擇都直接決定最終性能。

3. 應用舉例：
3.1、工業相機與傳感器：在傳輸高速圖像信號的同時，通過同一線束供電，減少布線數量，提高設備集成度。
3.2、筆記本與平板顯示模組：eDP 信號線常與背光電源線封裝在同一線束中，需要兼顧信號完整性與電源穩定性。
3.3、醫療便攜設備：在狹小空間中實現信號與電源合并傳輸，既減輕重量，又提升可靠性。

極細同軸線束在同時傳輸信號和供電時，關鍵在于合理的線束結構設計和電磁兼容處理。工程師需要綜合考慮接口特性、供電需求、屏蔽方式和加工工藝，才能在保證高速信號質量的同時，滿足供電的穩定與安全。
