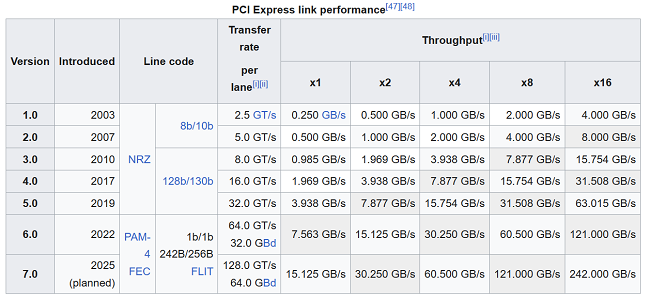

隨著高速互連技術的不斷演進，PCI Express（PCIe）標準已從 Gen3 的 8 GT/s 發展到 Gen5 的 32 GT/s，甚至到 Gen6 已達到 64 GT/s 級別。如此高的傳輸速率，對信號通道的損耗控制、阻抗匹配與抗干擾性能提出了前所未有的挑戰。

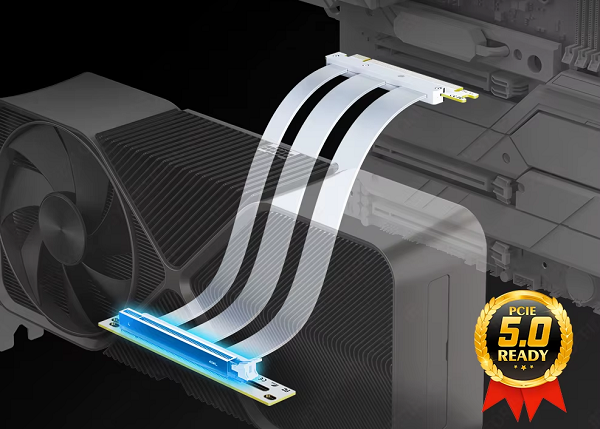

在此背景下，設計工程師們開始探索新的互連方式——例如采用 極細同軸線束（micro coaxial cable），也就是內部用于傳輸高速信號的極細同軸結構電纜。它是否能勝任 PCIe Gen5/Gen6 的高速信號傳輸任務？下面我們從結構特性、信號完整性及設計要點三個角度進行分析。

一、極細同軸線束的結構與特點

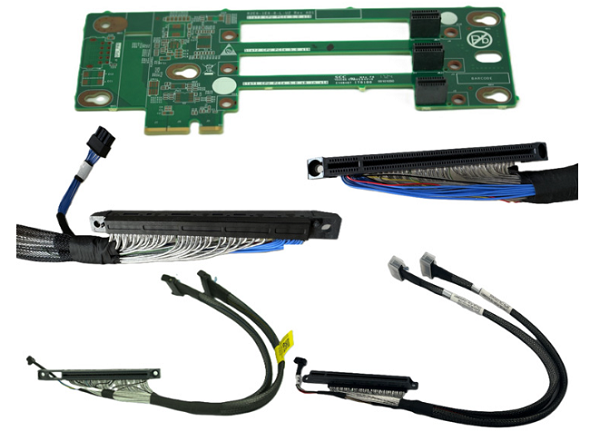

極細同軸線束由內導體、絕緣層、外導體屏蔽層及外護層組成，通常線徑非常細（如 AWG 36～40），可實現高密度、柔性化布線。與傳統的 PCB 差分走線相比，它具有以下幾個顯著特點：
1.1、高屏蔽性能：同軸結構能夠有效抑制電磁干擾（EMI）與串擾。
1.2、柔性布線能力：可彎折、可繞行，適合空間受限的設備內部連接。
1.3、機械輕巧：重量輕、體積小，有助于模塊化設計與小型化系統集成。
這些特性使得極細同軸線束在攝像模組、MIPI 接口、CoaXPress 工業相機等高速信號領域被廣泛采用。那么，它是否同樣適用于 PCIe Gen5/Gen6 呢？

二、PCIe Gen5/Gen6 的信號完整性挑戰
PCIe Gen5 與 Gen6 的信號速率已進入幾十 GHz 的頻率范圍，任何微小的不匹配或損耗都會導致誤碼率上升和眼圖收縮。主要挑戰包括：
2.1、帶寬與插入損耗控制：通道損耗必須控制在極低范圍內，否則信號幅度衰減嚴重。
2.2、回波損耗與阻抗一致性：系統要求嚴格的 85 Ω 或 100 Ω 差分阻抗匹配，任何過渡段都可能造成反射。
2.3、串擾與模式轉換：多通道并行傳輸下的互擾問題更為突出。
2.4、通道均衡與噪聲管理：需配合均衡電路、預加重及接收端濾波等方案共同優化。
這些因素共同決定了，PCIe Gen5/Gen6 的通道設計容差極小，對互連介質和結構的要求極為苛刻。

三、極細同軸線束用于 PCIe 高速信號的可行性分析
優勢方面：
3.1、出色的屏蔽性能：同軸屏蔽層可顯著降低外部干擾影響，對于高速通道非常有利。
3.2、布局靈活性強：相比 PCB 差分走線，線束可在有限空間內靈活布設，特別適合模塊化、可插拔或緊湊型系統。
3.3、模塊化連接優勢：通過高速連接器可實現板間、模組間連接，便于維護和升級。
挑戰方面：
3.4、信號損耗問題：極細同軸線束直徑小，內部導體與絕緣層尺寸限制導致插入損耗較大，頻率越高衰減越明顯。
3.5、阻抗匹配難度：需確保整個鏈路（包括連接器、線束及 PCB）阻抗保持一致，否則會引起反射和眼圖閉合。
3.6、連接器與端接工藝要求高：高速同軸線的接頭必須具備極低的寄生電容與電感特性，否則會成為系統瓶頸。
3.7、制造一致性與成本壓力：微細結構對加工精度要求高，批量一致性與成本控制需權衡。
綜合來看，極細同軸線束確實具備支撐 PCIe Gen5/Gen6 傳輸?shù)臐摿Γ诠こ躺蠈崿F(xiàn)穩定可靠的信號性能，必須滿足嚴格的材料、電氣與結構要求。

四、設計實踐中的關鍵建議
4.1、盡量縮短線束長度：高速信號路徑應盡可能短，避免多余的繞行或折彎。
4.2、阻抗匹配設計：建議采用差分對同軸結構（如雙同軸線束）以獲得更好的平衡特性。
4.3、高性能連接器選型：選擇專為 32 GT/s 或更高速率設計的微同軸接口產品，確保端接穩定。
4.4、信號完整性仿真與實測：在設計階段進行 S 參數仿真與眼圖分析，并通過實測驗證損耗與抖動指標。
4.5、結構固定與屏蔽接地：確保線束不因震動或應力而改變電氣特性，屏蔽層接地可靠。

通過以上方法，極細同軸線束不僅能在結構空間上提供靈活性，還能在信號層面保持可控的損耗和低串擾，滿足高速互聯需求。極細同軸線束可在特定條件下用于 PCIe Gen5/Gen6 信號傳輸，但必須建立在高質量線束、嚴格的阻抗控制、專業的連接器選型與完善的信號仿真驗證基礎之上；對于高密度、模塊化、可插拔的高速設計來說，它是一種值得探索的解決方案；但若忽視信號完整性與損耗控制，則可能導致嚴重的系統性能問題。
