前言

在智能化升級浪潮中，無論是機器人靈巧的臂膀、汽車精準的油門控制，還是3D打印機的運轉，背后都需要一顆能夠?qū)⑽锢砦灰妻D(zhuǎn)化為可靠電信號的“慧眼”。而面對電子設備日益嚴苛的要求，傳統的接觸式測量方式位置傳感器往往力不從心。因此，對于那些需要高精度和高可靠性的智能產品而言，利用霍爾效應原理，通過測量磁場變化來檢測位移的線性霍爾傳感器，無疑是理想的解決方案。而麥歌恩（Magn Tek，現屬納芯微）的MT9105系列線性霍爾傳感器，作為MT910X系列中靈敏度最高的型號，其以卓越的性能和高可靠性，為高精度線性位置檢測注入“芯”動力。

一產品概述

MT9105系列器件是一款基于BCD工藝的低噪音高精度線性霍爾效應IC，核心功能是將垂直于封裝表面的磁場磁通密度（Gauss）線性轉換為模擬電壓輸出，無需復雜數字協議即可實現高精度位置檢測。對比傳統的接觸式測量方式位置傳感器，具有非接觸式測量、響應速度快、使用壽命長等優點，能夠根據磁通密度進行比例響應。該器件可廣泛用于各種應用中的精確位置傳感，適配3.0V到5.5V寬工作電壓，無磁場時，輸出電壓為VCC的?，且支持±440Gs（5V）/±430Gs（3.3V）的線性磁場范圍，完美匹配中低磁場強度的位置傳感場景。其輸出信號（電壓）與磁場強度成正比關系（比例式輸出），能夠非常精確地反映磁場的微小變化。MT9105系列提供如SOT-23等超小型封裝，均符合RoHS標準，非常適合空間受限的現代電子設備。

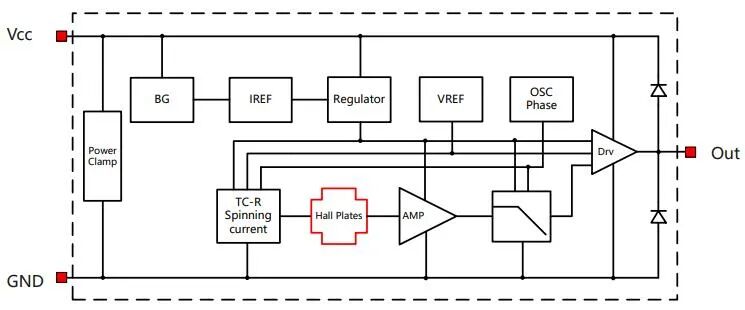

功能框圖

二MT9105四大核心優勢

MT9105并非一顆普通的傳感器，它集高精度、高可靠性、小尺寸和易用性與一身，是工程師應對復雜應用場景的得力助手。

1.卓絕精度，洞察分毫之變

MT9105擁有高達5.0mV/Gs的靈敏度（靈敏度越高，對微小磁場變化檢測能力越強）和寬廣的±440Gs線性測量范圍，配合-1.5%~1.5%的線性度，確保磁場與電壓的嚴格正比關系，能夠精確捕捉磁場的微小變化，適用于氣缸活塞位移、閥門開度等精密測量。

其內部還集成了高精度的溫度補償電路（全溫域，靈敏度溫漂±10%），這意味著，在MT9105廣闊的-40℃至150℃工作溫度范圍內，它能自動補償溫度變化帶來的影響，保持輸出信號優異的線性度和穩定性，大幅降低了系統校準的難度與成本。因此，選擇MT9105，無需再為復雜的軟件溫度補償算法而煩惱，它能夠在不同環境下（如汽車引擎艙125℃高溫或北方冬季零下十幾攝氏度低溫）始終保持一致的精準表現，從根本上提升了系統的長期可靠性。

2.高可靠性，無懼嚴酷挑戰

MT9105按工業/汽車級標準設計，可應對復雜環境挑戰。

工作電壓范圍寬達3.0V至5.5V，適配鋰電池（3.7V）、MCU系統（3.3V/5V），能輕松適應不同的電源系統波動。ESD防護達HBM±3000V、CDM±1000V，符合汽車電子AEC-Q100-002/011標準，避免裝配或使用中靜電損壞。其-40℃至150℃的寬工作溫度范圍。這使得MT9105能夠從容應對如汽車引擎艙的高溫、冬季北方的嚴寒以及工業現場的劇烈溫差，展現出卓越的環境適應性和長期可靠性，有效提升終端產品的品質與壽命。

3.小巧身形，賦能緊湊設計

在追求極致緊湊的現代電子產品中，每一毫米的PCB空間都至關重要，傳統的電位器或大型傳感器已難以滿足緊湊布局的要求。MT9105提供標準的SOT-23小型化封裝，僅3×3mm，比傳統TO-92體積減小40%。雖體積小巧，但在緊湊的面積上集成了霍爾元件、信號放大、溫度補償和穩壓電路等完整功能，高集成度為高密度電路板布局提供了極大的靈活性，助力產品實現小型化、輕量化設計。

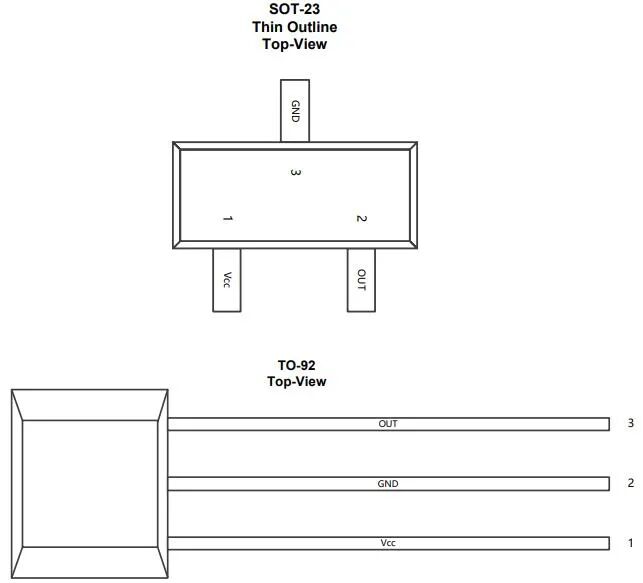

引腳配置圖

4.簡易實惠，加速產品上市

MT9105采用直接的模擬電壓輸出，輸出信號與磁場強度成線性比例關系。設計者無需解析I2C/SPI等數字協議，MCU的ADC引腳可直接讀取輸出電壓，通過“電壓→磁場→位置”的簡單換算（如已知磁體位移與磁場的關系）即可獲取位置信息，縮短開發周期。同時，MT9105的極簡外圍電路設計，僅需2顆電容（100nF+4.7nF）實現電源與輸出濾波，無需額外信號調理芯片，BOM成本低至0.5元以內，高性能且經濟實惠。

三應用場景：MT9105用武之地

消費電子：如3D打印機Z軸調平，安裝在打印頭旁，檢測噴嘴與打印平臺的距離（通過平臺磁體磁場變化），輸出線性電壓信號，實現自動調平（精度 ±0.05mm），且其高精度溫度補償和寬溫工作范圍能夠很好適配3D打印機工作時內部高溫環境，確保測量精度。

汽車領域：如油門踏板位置傳感器、電子節氣門、變速箱檔位檢測等，無懼機艙高溫震動，適應嚴苛復雜環境，不失檢測精度，保障行車安全與舒適。

工業控制：如氣缸活塞位置反饋精密定位、閥門開度精密控制、直線電機位移測量等，提升自動化精度。

智能家居：如洗衣機滾筒平衡檢測、洗碗機噴臂定位、掃地機器人行程檢測、智能門鎖的鎖舌位置反饋等，高精度運行可靠。

四

結語：讓優秀的設計回歸簡單

MT9105線性霍爾傳感器的價值，在于它用一種高度集成和優化的方式，將高精度、高可靠性和易用性完美結合，無需數字協議解析，無需多芯片組合，單顆IC即可實現磁場—位置的線性轉換。是能夠切實幫助工程師解決工程難題、讓設計回歸簡單高效的“非接觸式高精度檢測”的優秀選擇。
