硅異質結（SHJ）太陽能電池因其高轉換效率、高開路電壓和低溫度制程等優勢，已成為前景廣闊的光伏技術，預計市場份額將持續增長。然而，其低溫（<250°C）工藝嚴重依賴低溫銀漿進行金屬化，這帶來了核心挑戰：低溫銀漿不僅電阻率高、需用量大，更是電池中最昂貴的非硅材料，其日益增長的需求和價格已成為制約SHJ技術成本競爭力和可持續發展的關鍵瓶頸。若不能大幅降低銀耗，將阻礙光伏產業的太瓦級擴張。美能AVT-4030網版智能影像測試儀集成多檢測功能，實現光伏絲印網版高精度質檢，是QC人員理想助手。

本研究聚焦于采用銅漿及銀銅混合漿料，通過絲網印刷和點膠這兩種適用于工業化生產的技術，系統評估其作為銀漿替代方案在SHJ電池上的應用可行性與性能表現，旨在為降低電池成本和推動產業可持續發展提供關鍵技術路徑。

實驗方法

Millennial Solar

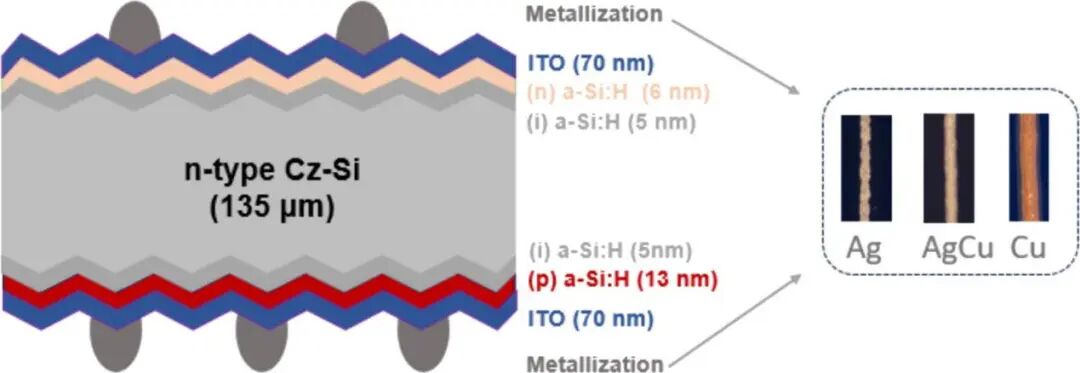

不同金屬化漿料的雙面硅異質結（SHJ）太陽能電池結構示意圖

本研究以M2尺寸（244.32cm2）、厚度約135μm的無金屬化SHJ電池為基地（含 a-Si:H p/i/n 層與 TCO 涂層，與實驗室自制電池結構一致）。實驗分三步：先測試三種漿料（銀、銀銅、銅）的單面膜印刷性能；再探究退火條件對電池的影響；最后實現正背面金屬化并測試性能：

指狀電極印刷研究：對比銀、銀銅、銅三種漿料通過絲網印刷和點膠印刷所制備柵線的幾何尺寸（寬度、高度、高寬比）和電學性能（線電阻、接觸電阻、體電阻）。

退火影響評估：在應用銅漿前，先研究不同退火條件（包括銅漿所需的300°C/5s）對電池性能的影響，并考察光注入對效率損失的恢復作用。

電池性能測試：將不同漿料組合（前側：銀/銀銅/銅；后側：銀/銅）應用于電池的正反面，測量其電流-電壓特性參數和電致發光圖像，以評估最終性能。

指狀電極印刷性能分析

Millennial Solar

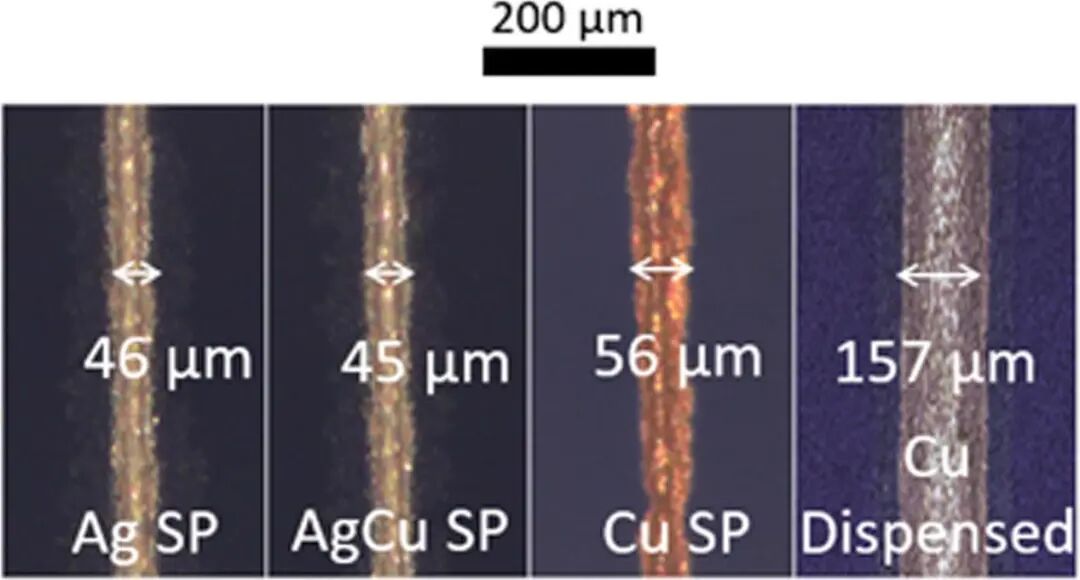

指狀電極的顯微圖像銀絲網印刷指狀電極銀銅絲網印刷指狀電極銅絲網印刷指狀電極銅點膠指狀電極

幾何形貌：銀銅漿柵線寬度與銀漿相近，銅漿柵線因網版開口更大而更寬。點膠銅柵線最寬，但均勻性、連續性更佳。

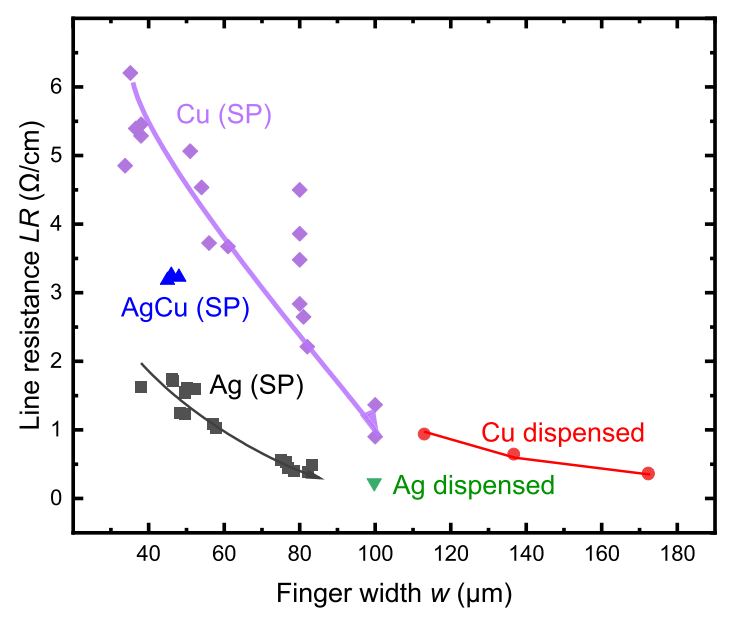

不同漿料與印刷工藝的指狀電極線電阻（LR）隨寬度的變化關系

電學性能：銅漿柵線的線電阻、接觸電阻率和體電阻均顯著高于銀漿和銀銅漿。銀銅漿性能介于二者之間。點膠技術因其均勻性，能獲得較低的線電阻。

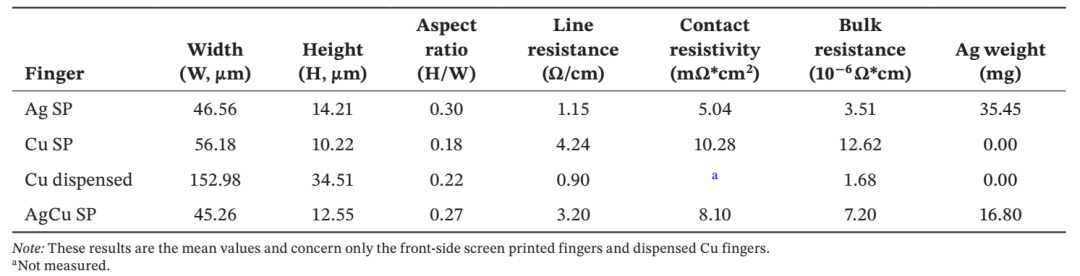

銀、銀銅、銅三種漿料指狀電極的電學性能與幾何參數

銀耗量：使用銀銅漿可使正面銀耗量從35.45 mg（純銀漿）降至16.80 mg，而使用銅漿則銀耗量為零。

退火穩定性

Millennial Solar

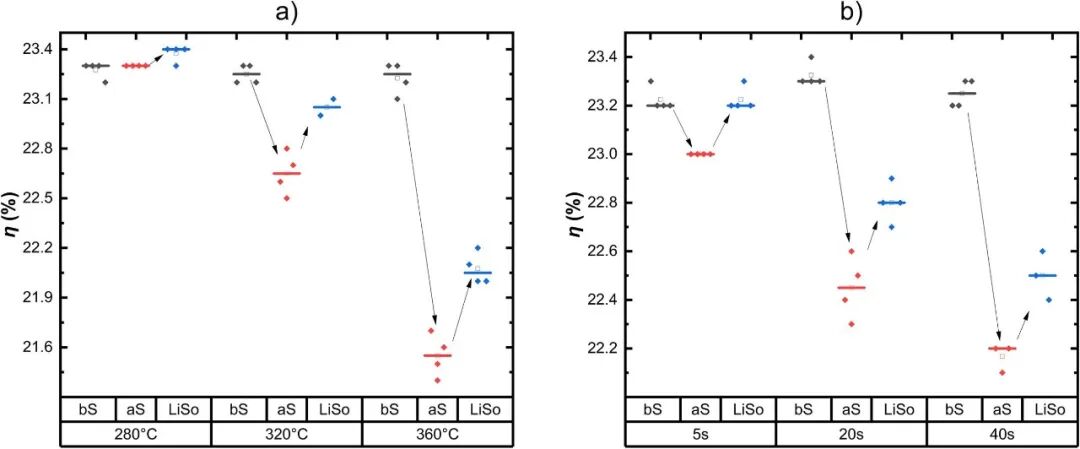

SHJ電池在不同退火條件下的效率變化a）5s 退火時間下，不同溫度（280℃、320℃、360℃）的效率300℃退火溫度下，不同時間（5s、20s、40s）的效率

SHJ電池在280°C/5s退火后保持穩定。超過此溫度，效率因鈍化層劣化而下降，但光注入可部分恢復損失。在銅漿標準退火條件（300°C/5s）下，效率暫降0.2%，光注入后可完全恢復。更嚴苛的退火條件則導致不可逆衰減。證明了該工藝與SHJ電池的兼容性。

不同漿料金屬化對電池性能的影響

Millennial Solar

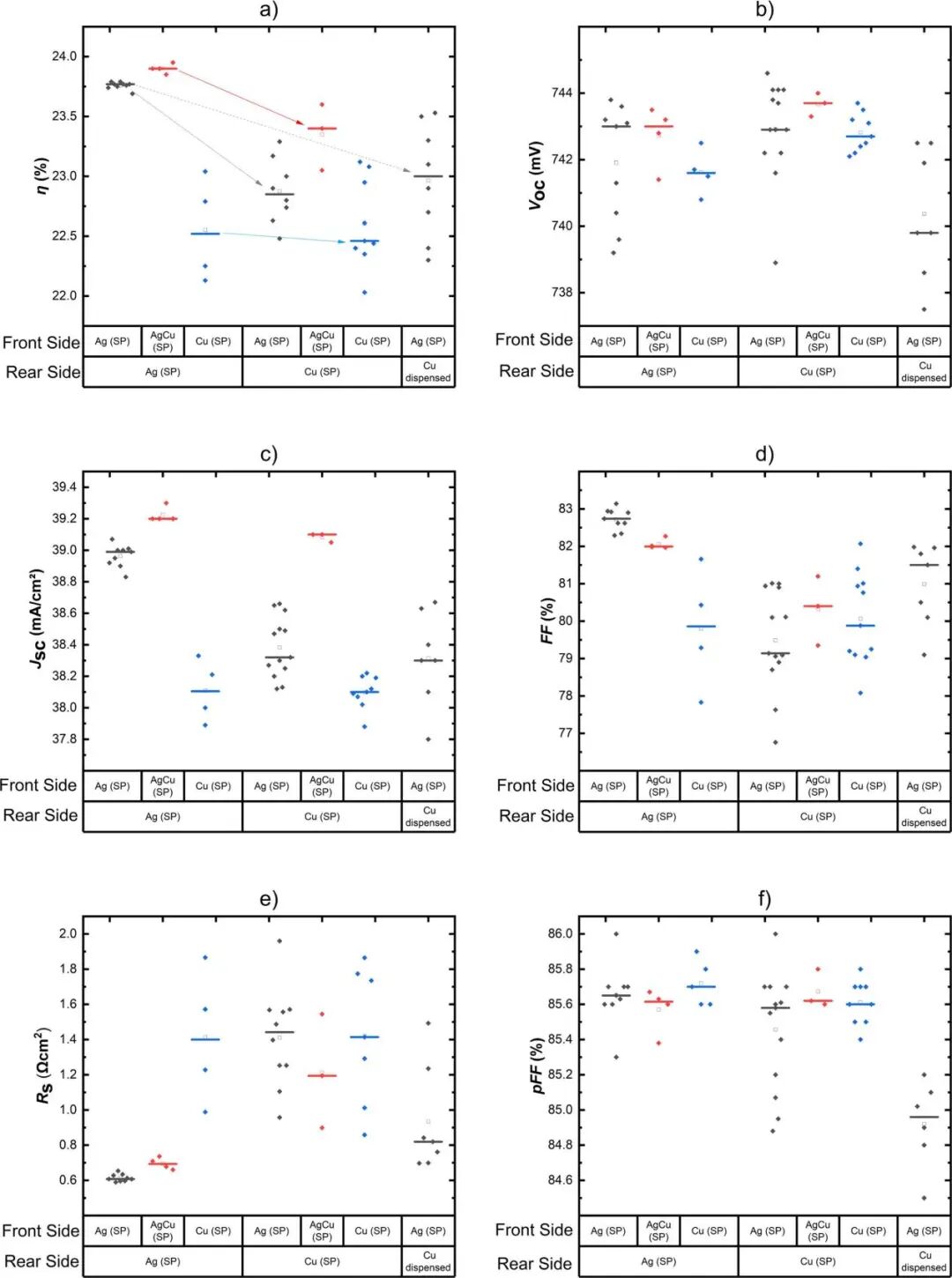

不同正背面金屬化組合的SHJ電池IV參數a：η、b：Voc、c：Jsc、d：FF、e：Rs、f：pFF

背表面影響：以背表面銀漿為基準，替換為銅漿（無論絲印或點膠）會導致效率下降，但點膠銅漿的性能下降幅度小于絲網印刷銅漿，這得益于其更好的覆蓋和接觸。

正表面影響：正面使用銀銅漿的電池表現出更高的短路電流和開路電壓，其效率甚至略高于正面使用純銀漿的電池。正面使用銅漿則因較高的串聯電阻和光學遮擋導致效率較低。

冠軍電池：

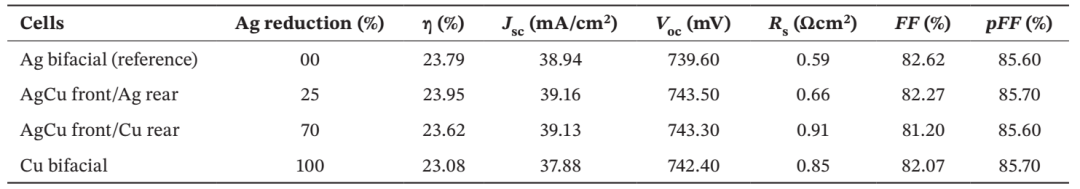

不同金屬化組合的冠軍SHJ電池IV參數匯總

前銀銅漿/后銀漿：效率23.95%（增效0.16%）

前銀銅漿/后銅漿：效率23.62%（銀耗降70%，效率僅損0.35%）

雙面銅漿：效率23.08%（實現完全無銀化）

突破性結果：雙面均使用銅漿絲網印刷的電池實現了平均22.4%、最高23.08%的效率，這是無銀SHJ電池技術的一個重要里程碑。

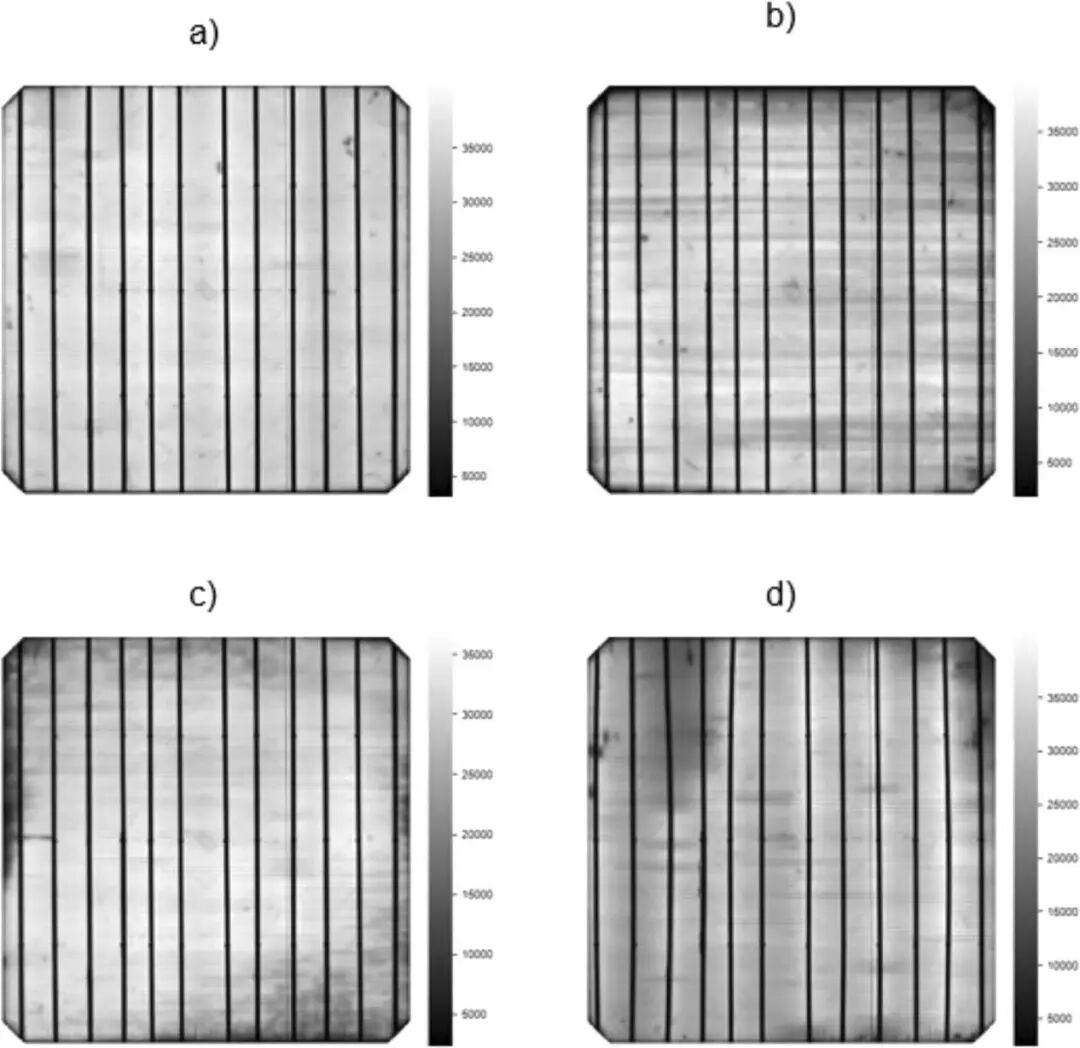

SHJ電池的EL圖像：a）參考組銀雙面膜電池；b）銅正面 SP + 銀背面 SP 電池；c）銀正面 SP + 銅背面 SP 電池；d）雙面銅 SP 電池

EL分析：電致發光圖像顯示，銅金屬化電池邊緣存在暗區，表明銅柵線與TCO的接觸質量仍有優化空間，這是未來提升效率的關鍵點。

本研究成功驗證了銀銅漿和銅漿在SHJ電池中替代銀漿的可行性。銀銅漿在維持高效率的同時能大幅減少銀用量；雙面銅漿方案更是實現了完全無銀化且效率超過23%。點膠技術在處理銅漿方面展現出優勢。為實現銅基漿料的全面應用，后續需重點優化其印刷工藝、燒結流程和接觸可靠性。這項研究為SHJ電池的低成本、可持續發展提供了明確的技術路徑。

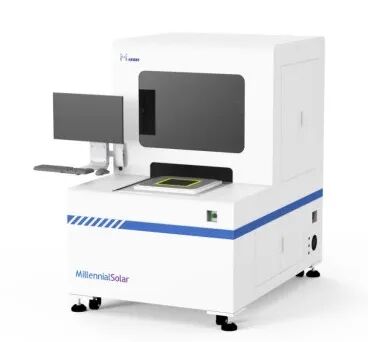

美能AVT-4030網版智能影像檢測儀

Millennial Solar

美能AVT-4030網版智能影像測試儀集成尺寸、缺陷、膜厚、張力檢測為一體，實現了光伏絲印網版高精度、高效率、全方面缺陷檢測和線寬線距及漲縮測量，是質量控制QC人員理想的質檢助手。

全自動檢測：1/3道網版特征全檢（主柵線寬、PT值等），檢測效率提升20倍

AI智能識別：深度學習算法實現微米級缺陷分類，誤判率＜1%

高精度測量：支持PAD點搭接、Mark點圓直徑等關鍵尺寸測量，精度達±1μm

美能AVT-4030網版智能影像測試儀通過尺寸-缺陷-膜厚-張力的集成檢測，為文中”無銀 / 低銀 SHJ 電池“的性能突破（如 23.6% 效率）提供了網版層面的質量保障，是連接材料創新與工藝落地的核心工具。

原文參考：Achieving High Efficiencies for Silicon Heterojunction Solar Cells Using Silver-Free Metallization
