三腳電感在報警器芯片里的實際作用與用法

三腳電感有三腳的，有貼片的。

如上圖，就是三腳電感，拆開上面的黑膠，就能看到里面是一根長的圈圈纏繞的細銅線，，在銅線的兩端與中間，都接到了下面的三個腳上。從中間的腳分開，兩邊的細銅線一邊長，一邊短。在電路上，中間的腳標為三腳電感的第2腳，兩端的腳為第1腳和第3腳。

當三腳電感通過電流時，線圈中會產生磁場，這個磁場會影響線圈自身的電流。當電流變化時，磁場也會變化，從而產生感應電動勢，這就是電感的自感現象。

當短邊的引腳接收到高電平信號時，那么由于電磁感應，短邊電生磁。生出來的電磁線又穿邊長邊的電感，再電生磁，由于長邊的電感量更大，線圈數更多，所以同樣的電磁線，長邊生出的電就更大，這就是升壓的效果。

降壓的話，只要把長邊和短邊換個位置即可，也就是輸入端的電感小于輸出端的電感，那就是升壓，，，但如果輸入端的電感大于輸出端的電感，那么就是降壓。

接下來說說三腳電感在聲音芯片里起的作用？

三腳電感在報警器芯片里起放大音量的作用。

在報警器、加濕器等設備中，三腳電感常與蜂鳴片組合使用，通過升壓驅動提升聲音輸出。它通過電磁感應原理，將輸入的較低電壓轉換為較高的電壓，為報警器的正常工作提供了足夠的動力支持，確保報警聲音足夠響亮，從而有效地起到警示作用。

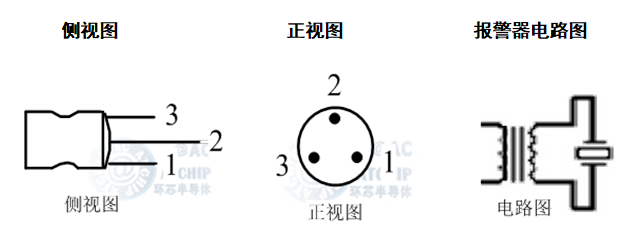

AC6H01報警器芯片用三腳電感腳位圖：

側視圖 正視圖 報警器電路圖

AC6H01報警器芯片用三腳電感腳位圖

三腳升壓電感主要工作原理是調節電壓大小。其中報警器，是由三腳升壓電感搭配蜂鳴片進行工作的。

在升壓電路中，最常見的電感就是工字三腳電感，工字三腳電感和普通工字電感不同，普通工字三腳電感只有一組繞線；工字三腳電感有兩組繞線，分別是主級和次級。

三腳電感引腳區分方法：

用萬用表測量：

萬用表的電阻檔位可以測量三腳電感的電阻值，根據三腳升壓電感升壓原理，三腳升壓電感有一個初級，一個次級，初級匝數比較少，電阻值比較小，次級匝數比較多，電阻值比較大。初級和次級的電阻值必須滿足：二個繞組疊加值>次級繞組>初級繞組（當出現為0則是有短路現象，出現電阻值無窮大，不穩定在跳則是有開路現象）。

比如現有1、2、3三引腳，三腳升壓電感只需測試三個阻值就可以得出結果：如果測試1-2腳電阻數值 40歐：測試2-3腳電阻數值：442歐；測試1-3腳電阻數值：570歐。那就是1-2腳是初級，2-3腳就是次級，最大的電阻值是二個繞組疊加的電阻值。2腳就是中間腳。

2、用LCR電橋區分：

LCR主要是測試電感、電容和電阻相關參數的一種綜合測試儀。用LCR測試三腳升壓電感選用電感測試檔位，用LCR電橋三個引腳用二組二組的測試，如測試1-2腳電感值為2.6mH ;測試2-3腳電感值為68mH ；測試1-3腳電感值為75mH；那就是1-2腳是初級線圈，2-3腳是次級線圈，二個繞組疊加的電感值是最大的電感值。2腳就是中間引腳。

AC6H01報警器芯片專用三極管資料:

三極管全稱是“晶體三極管”，也被稱作“晶體管”，是一種具有放大功能的半導體器件。

典型的三極管由三層半導體材料，有助于連接到外部電路并承載電流的端子組成。施加到晶體管的任何一對端子的電壓或電流控制通過另一對端子的電流。

三極管分哪三極？

基極：用于激活晶體管。（名字的來源，最早的點接觸晶體管有兩個點接觸放置在基材上，而這種基材形成了底座連接。）

集電極：三極管的正極。（因?yàn)槭占姾奢d體）

發射極：三極管的負極。（因?yàn)榘l(fā)射電荷載流子）

三極管有兩種類型：NPN型（N型如8050）、PNP型（P型如8550）。

PNP是一種BJT，其中一種n型材料被引入或放置在兩種p型材料之間。在這樣的配置中，設備將控制電流的流動。PNP晶體管由2個串聯的晶體二極管組成。二極管的右側和左側分別稱為集電極-基極二極管和發射極-基極二極管。

NPN中有一種 p型材料存在于兩種 n型材料之間。NPN晶體管基本上用于將弱信號放大為強信號。在 NPN晶體管中，電子從發射極區移動到集電極區，從而在晶體管中形成電流。這種晶體管在電路中被廣泛使用。

三極管封裝腳位圖：

AC6H01報警芯片用三極管封裝腳位圖與接線說明

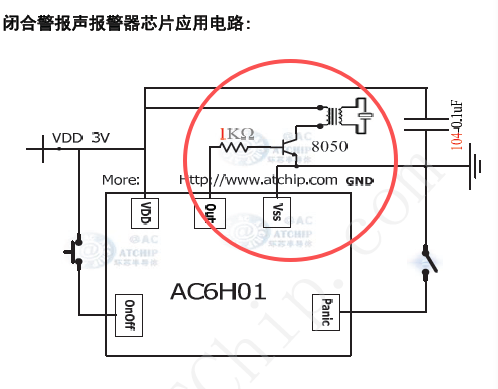

三腳電感在報警器芯片里放大音量的具體電路圖

三腳電感在報警器芯片里放大音量的具體電路圖

如上圖：由芯片上的聲音輸出端，通過1K電阻，接到三極管基極腳，再通過集電極腳接到三腳電感的第3腳，同時接到蜂鳴片。三腳電感的另外二個腳，長的2腳接到電源正極，1腳直接接到蜂鳴片。這樣就能提升音量，，可以與不接三腳電感的音量對比一下。
