一、項目背景

在港口散貨裝卸、重型廠區物料轉運場景中，起重機核心控制依賴 Hydec HY-800系列 PLC（CANOPEN主站），需實時采集重量傳感器、行程限位開關數據，控制起升、變幅、回轉機構；操作端采用威綸通 MT8150iE觸摸屏（Modbus TCP從站），供操作員監控力矩、高度、位置參數，下發啟停、調速指令。傳統 “CAN轉 RS485轉換器 + RS485轉 TCP模塊” 級聯方案，存在通訊延遲超 200ms、戶外振動致接線松動、變頻器電磁干擾引發數據丟包等問題，曾因起升停止指令延遲觸發過卷揚預警，不符合 GB/T 3811-2008起重機安全規范，最終選定遠創智控 YC-TCP-COPS 協議轉換網關（TCP主站 + COP從站）構建穩定鏈路。

二、項目痛點

協議斷層存安全隱患：PLC（CANOPEN）與觸摸屏（Modbus TCP）協議異構，傳統方案通訊成功率僅 80%，起升停止、緊急制動指令延遲超 200ms，違反安全規范，易引發超負載、過卷揚事故。

惡劣環境適配差：起重機戶外作業面臨 - 25~45℃溫差、0.5g制動振動及電磁干擾，普通設備月均通訊中斷 4-5次，每次排查需攀爬設備 2小時以上，月?lián)p失產能超 2000噸。

運維低效無預警：PLC在機房、觸摸屏在駕駛室，故障排查需跨區域奔波，處理時間超 3小時；無遠程診斷，無法提前發現 CAN總線松動、TCP鏈路老化等隱患。

數據丟失影響調度：無本地緩存，通訊中斷致重量、高度數據丟失，臺賬誤差超 20%，數據完整度不足 80%，拖累港口調度效率。

PLC負載過高：PLC需同時處理機構控制與數據轉發，CPU負載≥70%，安全保護程序（如過載切斷）響應延遲≥30ms，增加設備損傷風險。

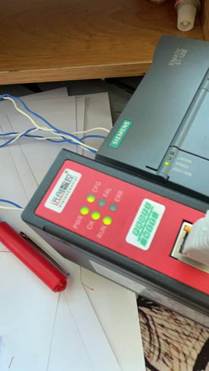

三、遠創智控 YC-TCP-COPS網關功能簡介

網關深度整合工業網關、物聯網網關、邊緣計算網關、智能網關、數據采集器五大核心能力：

工業網關雙協議轉換：作為 TCP主站掃描觸摸屏 Modbus TCP寄存器，COP從站對接 PLC CANOPEN對象字典，雙向轉換延遲≤50ms，保障指令實時傳輸。

工業級環境適配：IP65防護、-30~70℃寬溫、抗 10g振動，符合 EN 61000-6-3電磁兼容標準，適配起重機戶外工況。

邊緣計算網關優化：本地執行過載保護（超額定負載 10%時 10ms切斷起升指令），濾波處理數據減少無效傳輸，將 PLC CPU負載降至≤40%。

智能網關遠程運維：接入運維平臺實時監控通訊狀態、設備健康度，遠程改參數、排故障，處理時間≤30分鐘，支持異常預警。

數據采集器 +物聯網網關：16MB本地緩存（斷電保 48小時），通訊恢復后自動補傳數據；通過物聯網網關上傳作業數據至云端 MES，助力產能統計與壽命預測。

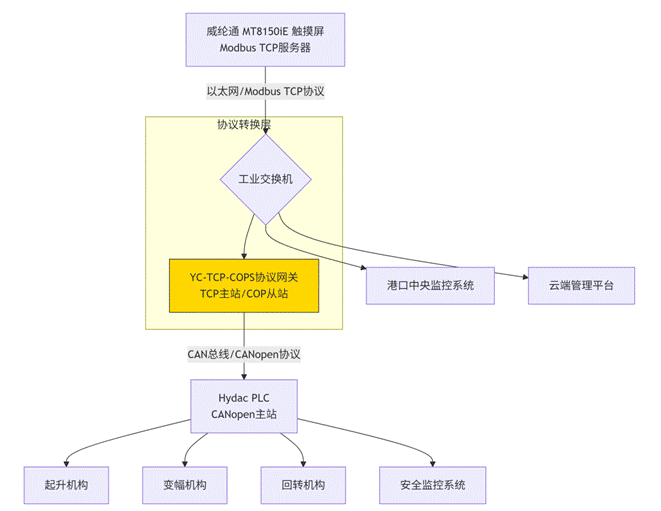

系統結構拓?fù)鋱D

五、解決方案

協議無縫銜接：網關 COP從站設 ID=2，映射 PLC 0x2300-0x2305寄存器（含起升指令、緊急停止信號）；TCP主站配置 IP 192.168.1.10，50ms周期掃描觸摸屏 40001-40020寄存器，將重量、高度數據映射至屏顯，形成 “指令 -反饋” 閉環。

惡劣環境適配：網關裝機房防震支架，CAN總線用雙絞屏蔽線（終端接 120Ω 電阻），TCP用 CAT6屏蔽網線；雙 24VDC冗余供電防斷電，邊緣計算本地處理安全邏輯降 PLC依賴。

運維與數據優化：依托智能網關遠程預警隱患；數據采集器緩存保數據完整；邊緣計算降 PLC負載，提升安全程序響應速度。

六、實施過程

前期準備（1天）：確認 PLC對象字典、觸摸屏寄存器地址，明確額定負載；安裝 YC-Config、EBPro軟件。

硬件部署（1天）：固定網關，接 CAN/TCP線、雙電源及報警器。

參數配置（0.5天）：設網關 COP波特率 250kbps、TCP周期 50ms，映射寄存器；觸摸屏關聯顯示控件與指令按鈕。

聯調測試（1天）：驗證指令延遲≤50ms、過載 10ms報警，72小時運行無中斷，數據準確率 100%。

應用效果與前后對比

八、前景行業推薦

新能源風電：網關寬溫、IP65適配高海拔風場，物聯網網關傳數據至云端，減運維往返。

智慧港口：數據采集器保集裝箱作業數據完整，智能網關遠程管多臺起重機，提調度效率。

智能礦山：網關抗干擾、防塵適配礦用環境，邊緣計算實現負載超限保護。

軌道交通：寬溫適配高鐵建設冬夏施工，遠程診斷減沿線排查時間。

九、總結

本方案以遠創智控 YC-TCP-COPS智能網關（整合五大關鍵詞功能），徹底解決起重機協議異構、環境適配等痛點，實現實時通訊與安全控制。方案不僅滿足當前需求，更可復制至新能源風電、智慧港口等前景行業，為重型設備數字化轉型提供可靠支撐，助力企業降本增效、提升安全水平。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
