本案例是通過開疆智能研發的Modbus轉Profient網關將西門子1200PLC與維控觸摸屏連接進行數據交換。

配置過程：

PLC配置

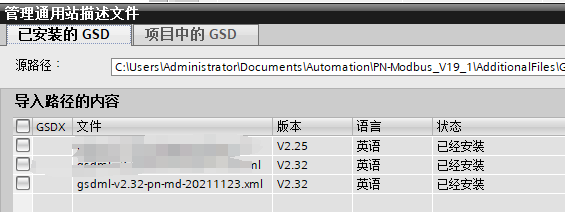

打開PLC組態軟件，導入網關GSD文件。（可從官網或聯系技術支持索?。?/p>

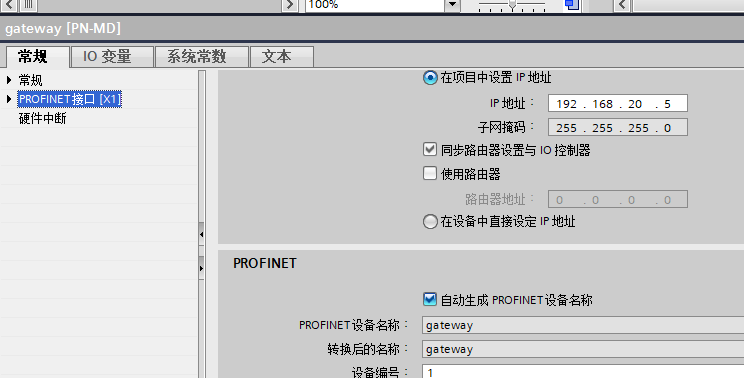

添加網關模塊，設置設備名稱及IP地址

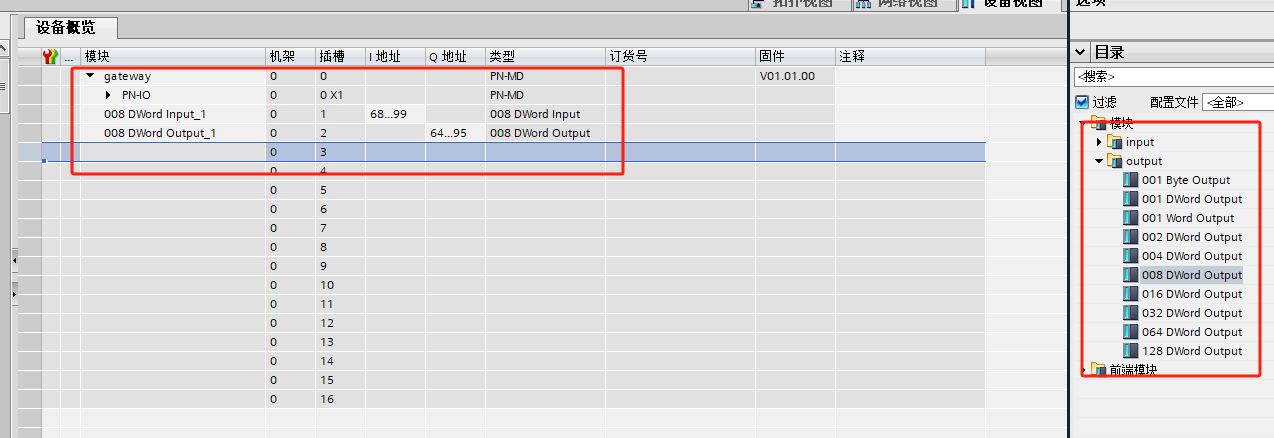

最后設置Profinet一側的輸入輸出長度與地址

確認無誤后將組態下載進入PLC并將從站設備名稱及IP分配給網關即可。

觸摸屏設置

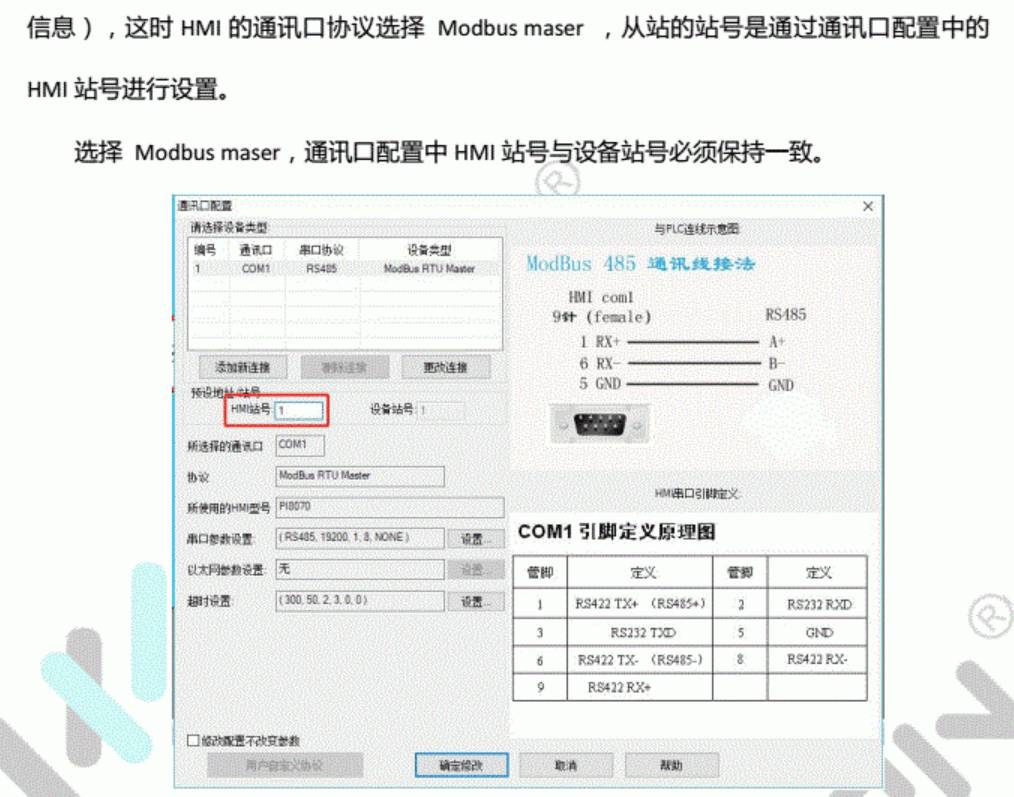

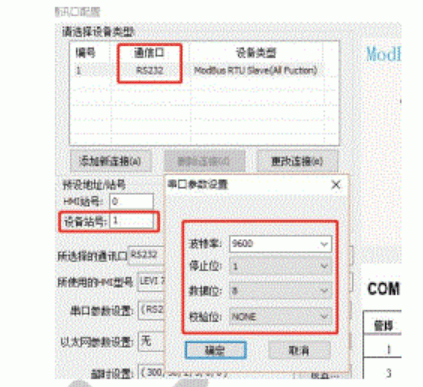

設置觸摸屏的modbus參數，主要是站地址，串口參數（波特率，奇偶校驗等）

配置好對應的數據點后，打開網關配置軟件“Gateway Configuration Studio”

網關配置

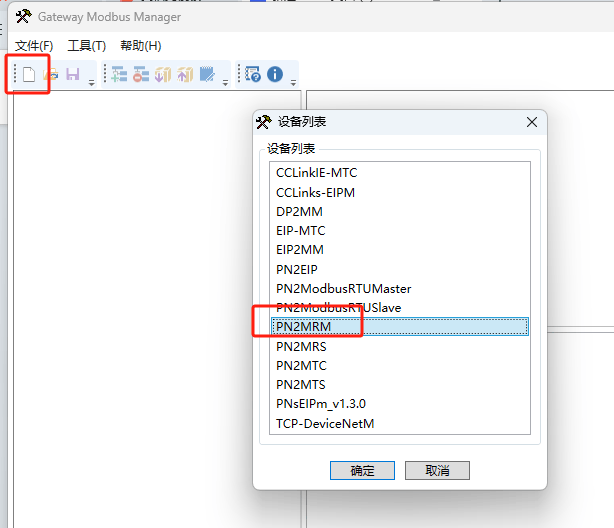

新建項目選擇PN2MRM

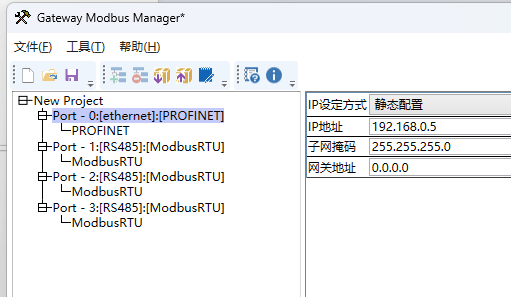

設置網關在Profinet一側的設備名稱及IP地址（新版本通過主站組態軟件進行分配）

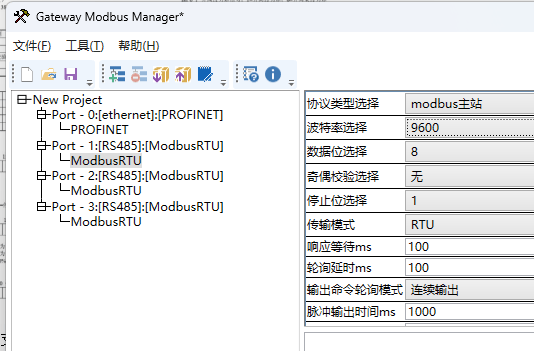

設置網關的Modbus參數，跟從站保持一致。

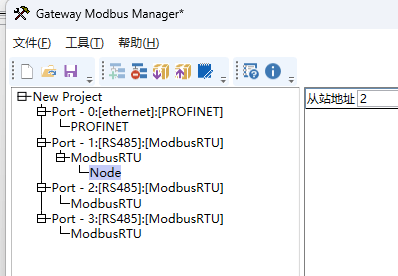

右鍵添加Node，填寫從站的站地址

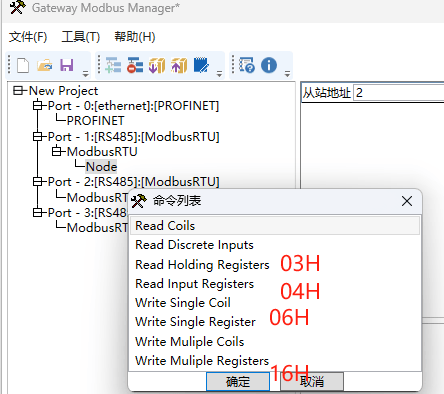

添加對應功能碼，從手冊可知，執行器支持）03 04 06 16,功能碼，選取對應選項

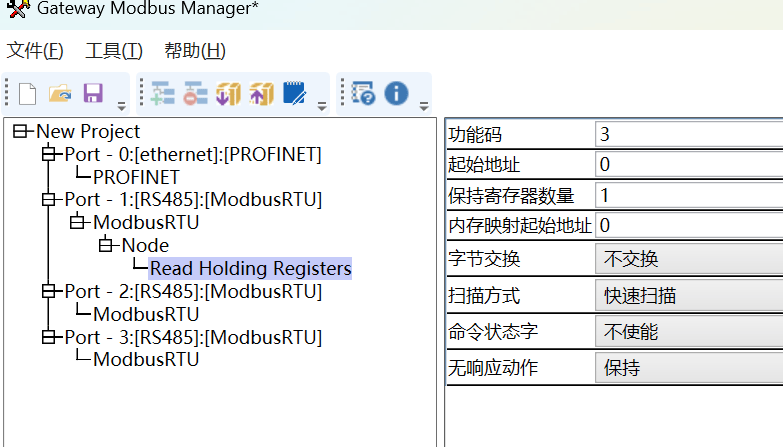

添加對應功能碼后在其中填寫需要讀寫的寄存器地址即可

配置完成后將組態下載至網關，所有設備全部上電后即可進行讀寫操作。
