Microchip Technology UCS4003 USB Type-C^?^ 供電端口保護器設計用于配置通道 (CC) 和D+、D-引腳（數據線路）。CC、D+、D-和SG_SENS引腳（接地短路）具有ESD保護功能，符合IEC 61000-4-2和ISO 10605標準。Microchip UCS4003在CC、D+和D-引腳上提供電池短路保護。該器件還為充電端口提供電池接地短路保護。此外，它可配置為在出現任何故障（D+/D-或CC過壓除外）時置位為FAULT#。

數據手冊：*附件：Microchip Technology UCS4003 USB Type-C?供電端口保護器數據手冊.pdf

特性

• AEC-Q100 汽車級
• 在D+、D-和CC引腳上的電池短路保護 (24V DC)
• 用于充電端口的電池接地短路保護
• FAULT#引腳置位可配置性
• 支持供電協議
• 在D+、D-、CC和SG_SENS引腳上符合IEC 61000-4-2和ISO 10605標準的ESD保護
• 過熱保護（熱關斷）
• 溫度范圍：-40 °C至+125 °C

框圖

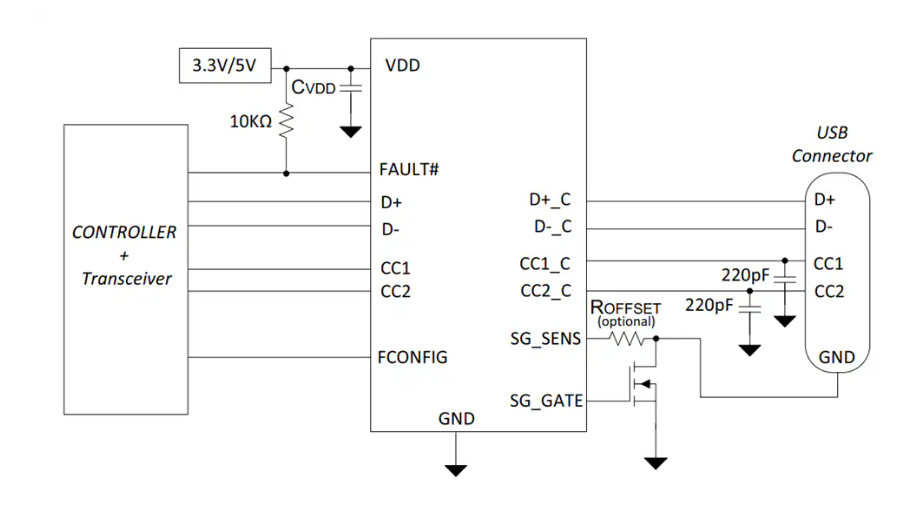

典型應用

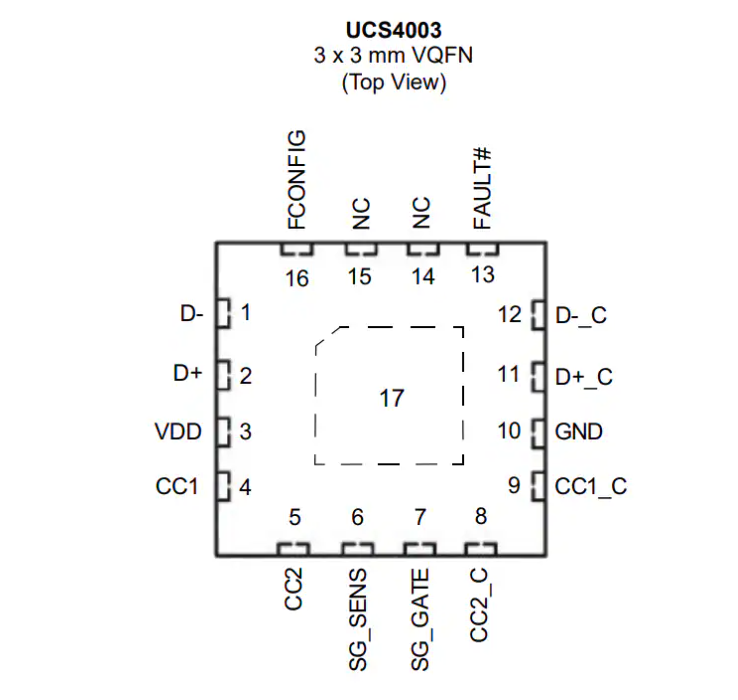

封裝類型

USB Type-C供電端口保護器UCS4003技術解析與應用指南?

?一、核心功能與設計亮點?

Microchip UCS4003是一款專為USB Type-C Power Delivery設計的全集成端口保護芯片，其核心特性包括：

• ?多重保護機制?：支持D+/D-數據線、CC配置通道的24V DC短路至電池保護，以及充電端口的電池對地短路保護，符合IEC 61000-4-2和ISO 10605 ESD標準（接觸放電±8kV，空氣放電±15kV）。
• ?靈活故障配置?：通過FCONFIG引腳可選擇故障觸發模式（全局故障或排除D+/D-過壓的局部故障）。
• ?熱管理?：內置熱關斷電路（閾值145°C，遲滯40°C），確保高溫環境下安全運行。

?典型應用場景?：消費電子快充接口、車載USB-C端口、工業設備PD協議防護。

?二、關鍵技術參數與工作邏輯?

1. ?電氣特性?

• ?過壓保護閾值?：
  • D+/D-線：3.6V（典型值4V，遲滯50mV）
  • CC線：5.5V（典型值6V，遲滯60mV）
• ?響應時間?：
  • D+/D-過壓響應：<200ns
  • 短路至GND響應：<500ns

2. ?工作流程?（以D+過壓為例）

1. ?檢測階段?：D+_C電壓超過VOVP_D±（4V）時，內部比較器觸發。
2. ?保護動作?：200ns內關閉所有通道FET，F(xiàn)AULT#引腳拉低（需外接上拉電阻）。
3. ?恢復條件?：電壓回落至VOVP_D±-VOVP_D±_HYST（3.95V）并持續20ms后自動恢復。

三、實測性能與行業對比?

• ?帶寬表現?：
  • D+/D-單端帶寬：1GHz（-3dB）
  • 差分眼圖測試：通過USB 2.0 HS標準（480Mbps抖動<10%）
• ?競品優勢?：相比TI TPD8S300系列，UCS4003在響應速度（快2倍）和集成度（省去外部比較器）上更具優勢。

?四、開發資源與調試建議?

1. ?故障排查?：
   • FAULT#持續低電平：檢查FCONFIG引腳配置（懸空=全局故障模式）。
   • 端口無響應：測量VDD是否高于2.7V（UVLO閾值）。
2. ?參考設計?：Microchip提供評估板（DM320103），支持PD3.1協議兼容性測試。
