Microchip Technology ATAB657xA開發板用于演示ATA6570、ATA6571和ATA6574 CAN器件。借助硬件平臺，用戶可以使用ATA657x IC快速建立原型和測試CAN設計。ATA657x系列包括三個高速控制器局域網 (CAN)收發器，可連接CAN協議控制器和物理雙線CAN總線，設計用于汽車環境中的高速CAN應用（高達5Mbit/s）。其中兩個ATA器件型號還支持部分網絡。所有產品均具有改進的電磁兼容性 (EMC) 和靜電放電 (ESD) 性能，在待機和睡眠模式下功耗極低。

數據手冊：*附件：Microchip Technology ATAB657xA 開發板數據手冊.pdf

對于節省空間的應用,ATA657x器件采用SOIC14封裝和VDFN14封裝。Microchip ATAB657xA開發板僅支持SOIC14封裝。然而，如果使用VDFN封裝中的器件，則可以使用適配器板接頭插入適配器板（適配器板不在該板的電源和服務范圍內）。

特性

• 包含運行ATA6570/ATA6574或ATA6571所需的所有元件
• 一些可選元件的預留位置，用于擴展功能
• 所有引腳均可輕松訪問
• 通過兩根跳線切換到正常、待機或睡眠模式(ATA6571)
• 包含按鈕，用于在進入睡眠模式后創建本地喚醒
• LED工作指示
• 接地短截器夾，便于連接探頭，同時使用示波器進行測量

概述

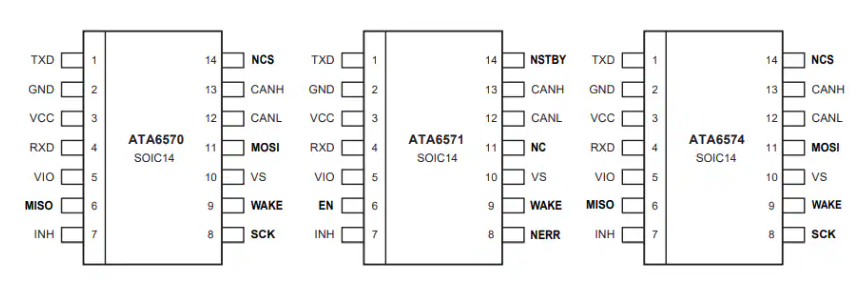

SOIC14引腳分配

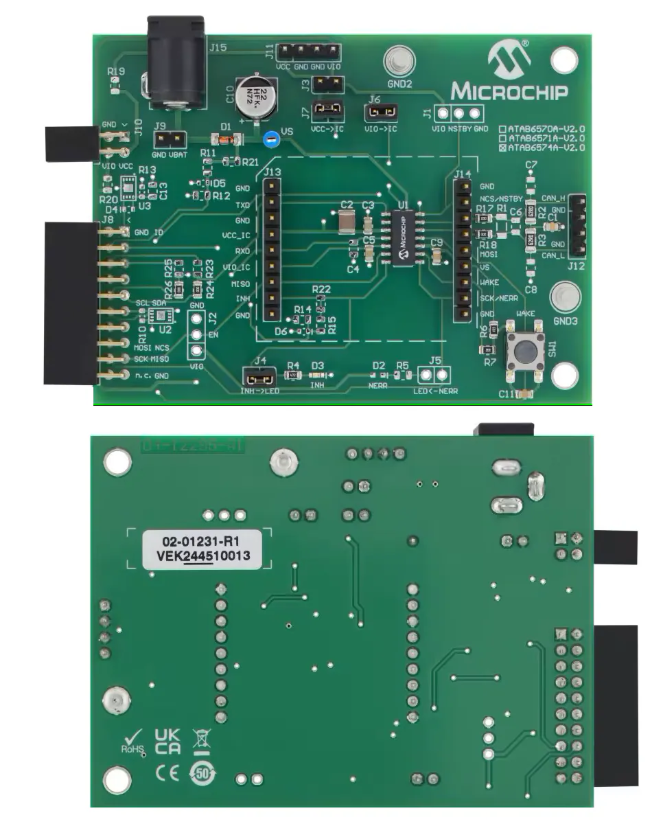

布局

?基于Microchip ATA657X開發板數據手冊的技術解析與應用指南?

?一、ATA657X器件家族核心特性?

1. ?高速CAN收發器架構?
   • 支持ISO 11898-2標準，傳輸速率高達5Mbps，適用于汽車電子環境。
   • 提供三種變體：ATA6570/ATA6574支持CAN-FD（靈活數據速率）和部分網絡（ISO 11898-6），ATA6571優化低功耗場景。
   • 關鍵性能：
     ? 增強EMC/ESD防護（總線引腳耐8kV ESD）
     ? 休眠模式電流低至μA級（VCC/VIO可關閉）
     ? 支持本地（WAKE引腳）和遠程（CAN總線喚醒模式）喚醒。
2. ?封裝與開發板適配?
   • SOIC14和VDFN14封裝可選，開發板默認支持SOIC14，VDFN需適配器轉接。
   • 引腳功能復用設計：
     ? TXD/RXD：連接MCU的CAN控制器
     ? VIO：自動匹配MCU電平（3V-5V）
     ? INH：控制節點電源通斷（如ECU休眠管理）。

?二、開發板硬件設計詳解?

?1. 核心功能模塊?

• ?電源管理?
  • 多電壓輸入：VBAT（4.5-28V）、VCC（5V）、VIO（2.8-5.5V），可通過跳線J3選擇VIO/VCC聯動。
  • 電流測量設計：通過跳線J6/J7替換為電流表，分別測量VIO/VCC功耗。
• 診斷與保護?
  • 內置總線短路檢測（BSCE）、看門狗（窗口/超時模式）及溫度報警（OTPWE）。
  • LED指示：D3（INH狀態）、D2（NERR故障），可通過跳線J4/J5斷開。

?2. 接口擴展設計?

• ?CAN總線終端?
  • 默認62Ω分壓電阻（R2/R3）+4.7nF電容（C1）組成對稱終端，降低EMI。
  • 預留共模扼流圈焊盤（未貼裝），建議系統測試時評估必要性。
• ?Xplained Pro擴展?
  • 通過J10連接ATSAMC21-XPRO板，實現SPI配置（ATA6570/6574）及GUI交互。

?三、軟件配置與GUI操作指南?

1. ?圖形化界面功能?
   • ?主控制標簽頁?：
     ? 模式切換（Normal/Standby/Sleep）
     ? CAN收發器配置（Silent模式啟用/禁用）
     ? 看門狗觸發周期設置（100ms典型值）
   • ?SPI寄存器直讀/寫?：支持地址0x00-0x0F的實時修改與驗證。
2. ?典型調試流程?
   • ?通信驗證?：
     1. 選擇Normal模式 → 設置TXD脈沖（250kHz） → 用示波器檢測CANH/CANL差分信號。
     2. 觸發遠程喚醒：配置喚醒幀標識符（0x123）及數據掩碼（0xFF）。
   • ?低功耗測試?：
     ? 測量Sleep模式電流：移除J6/J7跳線，串聯微安表。
     ? 觸發本地喚醒：按下板載WAKE按鈕，觀察INH引腳電平恢復。

?四、工程應用建議?

1. ?EMC優化設計?
   • 優先采用分壓終端（62Ω+4.7nF），避免共模扼流圈引入諧振風險。
   • 若必須使用ESD保護器件，選擇電容<10pF的TVS管（如SMF系列）。
2. ?部分網絡(PN)實現?
   • ATA6570/6574需通過GUI設置：
     ? 啟用PNCFOK標志位
     ? 定義喚醒幀ID（11/29位）及數據字節掩碼。
3. ?故障排查要點?
   • ?SPI通信失敗?：檢查VIO電平是否匹配MCU，確認SCK/MOSI信號無干擾。
   • ?無法喚醒?：確保至少一個喚醒源（WAKE引腳或CAN總線）已使能。
