Microchip Technology WBZ451HPE Curiosity板旨在實現低功耗藍牙^^?^^ 和Zigbee? RF模塊的原型設計。Microchip Technology WBZ451HPE配有集成的PICkit?板載4 (PKOB4) 調試器，僅通過USB Type-C?電纜即可簡化編程和調試。該板設有mikroBUS? Click?接頭，可與MikroElektronika mikroBUS Click適配器板無縫集成，從而擴展功能。此外，它還包括兩個Xplained PRO (XPRO) 接頭，可連接各種XPRO板并訪問GPIO，因此非常適合用于高效模塊化開發。

數據手冊：*附件：Microchip Technology WBZ451HPE Curiosity板數據手冊.pdf

特性

WBZ451HPE 低功耗藍牙和802.15.4 RF模塊

USB或鋰聚合物電池供電

板載編程器/調試電路，采用基于Microchip SAME70 MCU的PKoB4

Microchip MCP73871 鋰離子/鋰聚合物電池充電器，具備電源路徑管理功能

板載USB轉UART串行轉換器，帶基于Microchip MCP2200 的硬件流控制

mikroBUS插座，用于擴展使用MikroElektronika Click適配器板的功能

RGB LED通過脈寬調制 （PWM） 進行控制

一個重置開關

1個用戶可配置開關

一個用戶LED

32.768 kHz 晶體振蕩器

Microchip SST26VF064B 、64MB外部四路串行外設接口（QSPI）閃存

Microchip MCP9700A 低功耗模擬電壓溫度傳感器

10引腳Arm? 串行線調試（SWD）接頭，用于外部編程器/調試器

兩個XPRO接頭

概述

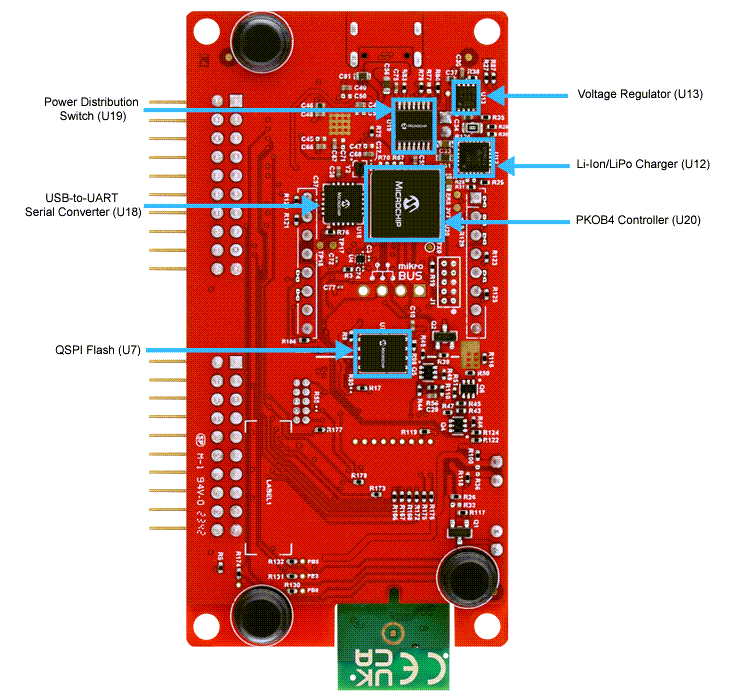

底視圖

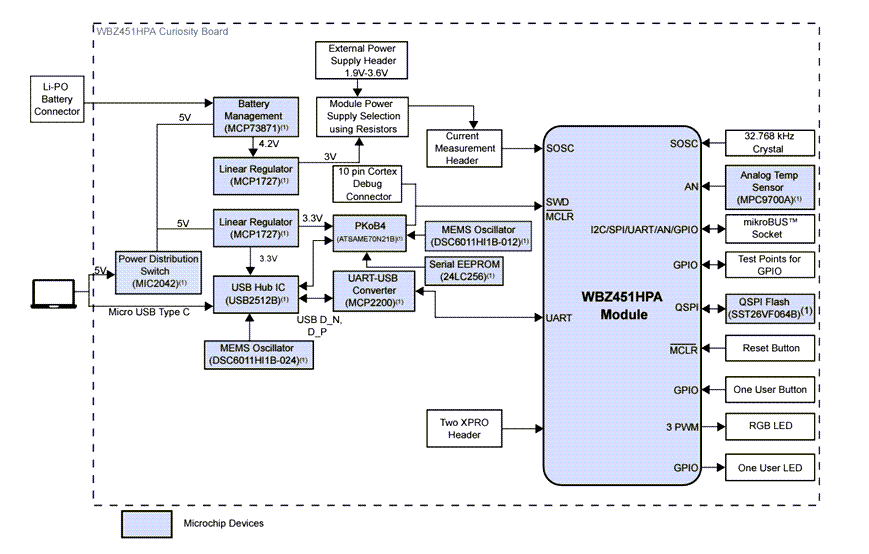

框圖

WBZ451HPE Curiosity開發板深度解析與多協議物聯網應用實踐?

?一、硬件架構與核心特性?

1. ?模塊化設計?
   • ?主控模塊?：搭載WBZ451HPE RF模塊，支持藍牙低功耗（BLE）、Zigbee及Thread多協議通信，集成PCB天線，工作頻段2.4GHz。
   • ?擴展接口?：
     • ?mikroBUS Click插座?：支持超過1000種MikroElektronika擴展板，兼容SPI/I2C/UART/PWM等接口（引腳分配見手冊3.7節）。
     • ?雙XPRO頭?：提供40個GPIO，支持外接傳感器或顯示模塊（如溫度傳感器通過PB6-AN2連接）。
2. ?電源管理?
   • 三重供電方案：
     • USB Type-C（5V/500mA）
     • Li-Po電池（4.2V，MCP73871充電管理IC）
     • 外部電源（1.9-3.6V，通過J5接入）
   • 關鍵芯片：
     • ?MCP1727 LDO?：輸出3.3V，為RF模塊及外設供電。
     • ? 功率測量頭（J6） ?：可拆分流片JP1實時監測模塊電流（手冊3.3節）。

?二、開發環境搭建與調試技巧?

1. ?工具鏈配置?
   • ?軟件依賴?：
     • MPLAB X IDE v6.20+
     • XC32編譯器 v4.35+
     • PKOB4工具包（預裝OOB演示固件）
   • ?硬件連接?：單USB Type-C線纜同時實現供電、編程與調試（集成PKOB4調試器）。
2. ?調試接口?
   • ? SWD 10針頭（J36） ?：支持外部調試器（如ICD5），引腳定義包含SWDIO/SWCLK/RESET（手冊3.5節）。
   • ?USB-UART虛擬串口?：基于MCP2200芯片，波特率300k-1Mbps，硬件流控引腳映射至PA3-PA6（手冊3.6節）。

?三、典型應用場景與硬件優化?

1. ?無線照明控制?
   • 利用PWM驅動RGB LED（PB0/PB3/PB5），支持Zigbee調光協議與BLE手機App控制（手冊4章OOB演示）。
   • 功耗優化：通過J6測量電流，結合休眠模式降低平均功耗至μA級。
2. ?工業物聯網節點?
   • ?傳感器擴展?：通過mikroBUS接入環境傳感器（如溫濕度Click板），數據經QSPI Flash（SST26VF064B）緩存后上傳。
   • ?多協議切換?：動態配置RF模塊為BLE信標或Zigbee路由節點（參考PIC32CX-BZ2數據手冊DS70005504）。

?四、設計注意事項?

1. ?電源限制?
   • 外部供電時需斷開R26/R32電阻（手冊3.1節），避免與LDO輸出沖突。
   • QSPI Flash（U7）僅支持2.3-3.6V，超壓可能損壞器件。
2. ?RF性能優化?
   • 天線布局需遵循FCC間距要求（≥8cm人體距離），避免金屬屏蔽（手冊6.1節）。
