Microchip Technology WBZ451 Curiosity板是一款高效的多元化開發平臺。 Microchip Technology WBZ451設計用于支持快速原型設計，并演示BLUETOOTH ? 低功耗和Zigbee? 射頻模塊 (WBZ451PE) 的功能。 WBZ451PE模塊集成到電路板中，可通過板載功能輕松訪問其信號。該器件可在開發過程中最大限度地提高靈活性和速度。

數據手冊：*附件：Microchip Technology WBZ451 Curiosity板數據手冊.pdf

特性

一個復位開關
1個用戶可配置開關
一個用戶LED
32.768kHz晶體
- mikroBUS插座，以擴展使用Mikroe Click適配器板的功能
連接到脈沖寬度調制 (PWM) 的RGB LED

框圖

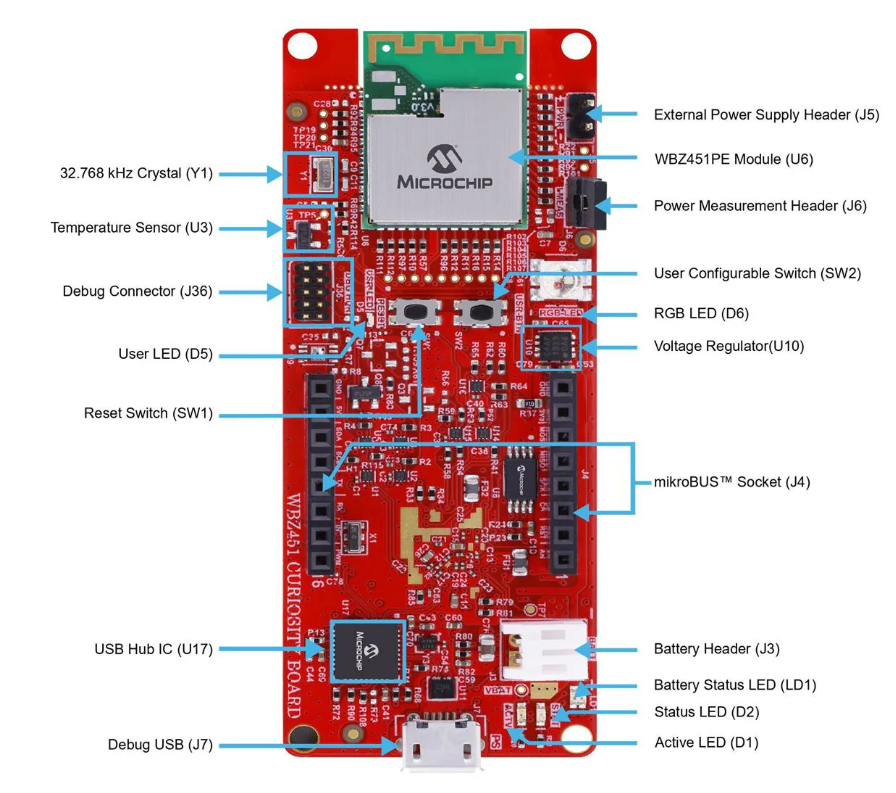

概述

WBZ451 Curiosity開發板技術解析：面向物聯網的多協議無線開發平臺

一、產品概述

Microchip Technology推出的WBZ451 Curiosity開發板(型號EV96B94A)是一款高效的模塊化開發平臺，專為快速原型開發而設計。該板卡展示了Microchip藍牙低功耗(BLE)和Zigbee射頻模塊(WBZ451PE)的特性和功能，是物聯網(IoT)和工業自動化應用的理想開發工具。

核心特點：

集成WBZ451PE多協議無線模塊，支持藍牙5.0和Zigbee 3.0
板載PICkit? On-Board 4(PKOB4)調試器接口
只需一根Micro USB線即可供電和編程
集成mikroBUS? Click?擴展接口
支持鋰聚合物電池供電

二、硬件架構解析

2.1 核心模塊特性

WBZ451PE模塊是開發板的核心組件，具有以下技術規格：

雙模支持：藍牙低功耗和Zigbee 3.0
工作電壓范圍：1.9V-3.6V
集成32位微控制器
內置2MB Flash和384KB SRAM
支持QSPI接口的外部存儲器擴展

2.2 電源管理系統

開發板提供靈活的供電方案：

?USB供電?：通過Micro-B USB接口(J7)供電，最大電流500mA
?電池供電?：支持4.2V鋰聚合物電池(J3接口)
?外部電源?：通過J5接口可接受1.9V-3.6V外部電源

電源管理IC MCP73871-2CC(U12)負責電池充電管理，具有三種狀態指示：

紅色LED(充電中)
紅色LED(電量低，電壓低于3.1V)
綠色LED(充滿)

2.3 調試與編程接口

開發板集成PKOB4調試器，特點包括：

通過高速USB 2.0(480Mbps)連接電腦
支持MPLAB X IDE編程和調試
支持實時調試和多硬件斷點
通過10引腳ARM SWD頭(J36)支持外部調試器

調試接口引腳定義：

引腳	名稱	描述
1	VCC	模塊電源
2	SWDIO	編程數據線(PB9)
4	SWCLK	編程時鐘線(PB8)
10	RESET	模塊復位線(NMCLR)

三、外設與擴展能力

3.1 板載外設

?用戶接口?：
- 1個用戶可配置按鈕(SW2，連接PB4)
- 1個復位按鈕(SW1)
- 1個藍色用戶LED(D5，連接PB7)
- RGB LED(D6)，三路PWM控制(紅-PB0，綠-PB3，藍-PB5)
?傳感器?：
- 溫度傳感器MCP9700A(U3)，模擬輸出連接至PB6(AN2)
?存儲器?：
- 64Mb QSPI Flash(SST26VF064B)，支持最高104MHz時鐘

3.2 mikroBUS擴展接口

開發板提供mikroBUS插座(J4)用于功能擴展，引腳定義如下：

引腳	名稱	WBZ451PE連接	功能描述
1	AN	PB1/AN5	ADC模擬輸入
3	CS	PA9/SERCOM1_PAD2	SPI片選
11	SCL	PA14/SERCOM2_PAD1	I2C時鐘
12	SDA	PA13/SERCOM2_PAD0	I2C數據

注意事項：

INT和PWM引腳共享PA2，不能同時使用
PA7同時作為SPI MOSI和UART TX，需通過電阻選擇

四、軟件開發支持

4.1 軟件工具鏈

?MPLAB X IDE?：v5.50或更高版本
?MPLAB XC32編譯器?：v2.40或更高版本
?PKOB4工具包?：v1.7.738或更高版本

4.2 預裝演示程序

開發板預裝了"ble_zigbee_light_prov"演示程序，展示了以下功能：

藍牙低功耗和Zigbee的基礎概念
多協議(藍牙+Zigbee)操作
燈光控制示例應用

五、典型應用場景

?智能照明系統?：
- 支持藍牙手機直連控制
- Zigbee組網實現多設備聯動
- PWM調光控制RGB LED
?家庭自動化?：
- 通過mikroBUS接口擴展傳感器
- 支持多種無線協議互通
- 低功耗設計延長電池壽命
?工業物聯網?：
- 可靠的雙模無線連接
- 溫度監測功能
- 支持遠程固件更新

六、設計注意事項

?電源管理?：
- 電池電壓接近3V時可能影響穩壓器輸出
- 建議使用充滿電的電池進行測試
?外部電源限制?：
- QSPI Flash工作電壓2.3V-3.6V
- 溫度傳感器工作電壓2.3V-3.6V
- 低電壓下LED亮度可能不足
?調試限制?：
- 調試期間用戶LED(D5)會保持點亮
- 僅支持在3V和室溫下進行調試
