基于PD70288理想二極管橋評估板的技術解析與應用指南
Microchip Technology EV65N25A評估板基于Microchip的PD70288理想二極管橋 (IDB) 開發。PD70288器件是第三代IEEE? 802.3bt兼容以太網供電 (POE) 用電設備 (PD) 系列的一部分。PD70288是一款雙有源電橋，帶內部MOSFET，總路徑電阻為140mΩ（典型值），采用38引腳、8mm x 8mm QFN封裝。Microchip EV65N25A演示單個簽名供電設備 (SSPD) 應用。該板使用PD70210AILQ PD前端設備支持2/4對上的檢測、分類和供電相位。連接到4對PoE輸入時，該板支持高達90W輸出功率。連接到2對PoE輸入時，輸出電流應限制在1.5A。
數據手冊：*附件：Microchip Technology EV65N25A 評估板數據手冊.pdf
特性
- PD70288 IEEE 802.3bt 95W理想二極管橋
- 輸入RJ45連接器（電源+數據）
- 用于數據的輸出RJ45連接器
- IDB輸出連接器
- POE PD輸出連接器
- 綠色狀態指示LED
- 墻式適配器連接
- 隔離變壓器，用于將數據發送到PD應用，以實現完整的PD評估
- 浪涌合規性，高達2kV共模，符合IEC61000-4-5:2014標準
- 工作溫度范圍：0 °C至+40 °C
- 符合 RoHS 標準
框圖

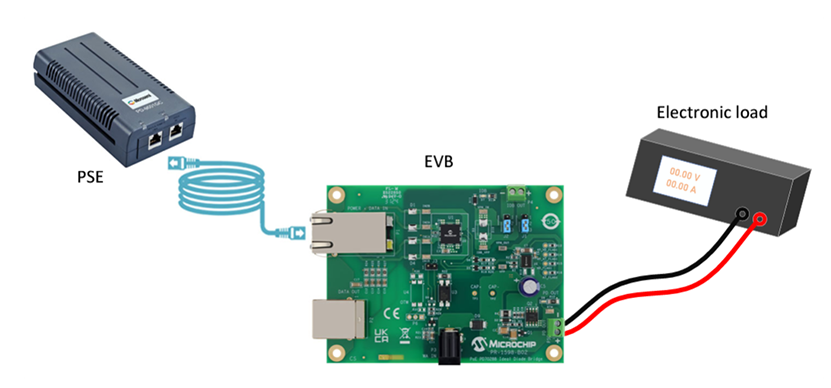

測試設置
?基于PD70288理想二極管橋評估板的技術解析與應用指南?
?一、評估板核心架構解析?
?1. PD70288芯片特性?
- ?雙主動橋設計?：集成內部MOSFET，總路徑電阻典型值140mΩ，支持IEEE 802.3bt標準（90W PoE供電）
- ?封裝與兼容性?：38引腳8mm×8mm QFN封裝，支持單簽名供電設備（SSPD）應用場景
?2. 評估板功能模塊?
- ?輸入接口?：RJ45連接器（P1）支持2/4對PoE輸入，最大輸出功率90W（4對）或1.5A限流（2對）
- ?輸出配置?：通過跳線J1/J2切換輸出至P4（IDB獨立測試）或P5（完整PD應用）
- ?保護機制?：內置過溫警告（OTW）信號，觸發時主動斷開負載并需重啟PSE恢復
?二、關鍵電路設計要點?
?1. 電源路徑管理?
- ?延遲電路?：滿足IEEE802.3標準要求的80ms浪涌延遲，采用MOSFET實現
- ?隔離設計?：可選光耦（U4）隔離OTW信號，支持外部電路聯動保護
?2. 測試與診斷接口?
- ?測試點布局?：
IN1A/IN1B、IN2A/IN2B：監測IDB輸入電壓IDB_VPP/VPN_IN：測量IDB輸出電壓- 浪涌驗證電容：360μF/100V（±20%）容值限制
?三、典型應用場景與配置步驟?
?1. 快速啟動流程?
- ?跳線設置?：短接J1.2-J1.3、J2.2-J2.3連接PD70210A前端電路（默認）
- ?負載連接?：根據需求選擇P4（獨立測試）或P5（完整PD評估）
- ?電源輸入?：通過P1（PoE）或P3（墻式適配器42-57V）供電
- ?數據測試?：P2接口連接PD主機驗證以太網通斷
?2. 性能優化建議?
- ?散熱管理?：工作溫度范圍0°C~40°C，需避免封閉環境長時間滿負荷運行
- ?安全警示?：禁止超過1.5A負載電流（2對PoE輸入）
?四、設計參考與擴展應用?
- ?BOM選型?：關鍵器件如PD70288（QFN-38）、PD70210A（DFN-16）需嚴格按手冊規格采購
- ?布局建議?：4層PCB設計，內層1/2為電源與地平面，參考圖7-1至7-5的層疊結構
- ?定制開發?：通過J3跳線禁用內部MOSFET，可對比傳統二極管橋的功率損耗差異
?附錄：核心參數速查?
| 參數 | 最小值 | 最大值 | 單位 |
|---|---|---|---|
| 輸入電壓范圍 | 0 | 57 | V |
| 輸出電流（2對PoE） | — | 1.5 | A |
| 工作溫度 | 0 | 40 | °C |
（注：本文內容均基于Microchip EV65N25A評估板用戶手冊DS50003732A版本整理）
