TMS320F280015x （F280015x） 是成本優化的 C2000 實時微控制器系列的成員，該系列是可擴展的超低延遲器件，專為提高電力電子效率而設計。
*附件：tms320f2800155-q1.pdf

其中包括以下應用：

• 暖通空調壓縮機模塊
• 頭燈
• DC/DC轉換器
• 變頻器和電機控制
• 板載 （OBC） 和無線充電器
• 泵
• 工業電機驅動器
• 電機控制
• 數字電源
• 傳感和信號處理

TMS320F280015x 具有雙 32 位 C28x CPU 鎖步，使該器件能夠達到 ASIL B 功能安全器件額定值，而無需太多軟件開銷。實時控制子系統基于 TI 的 32 位 C28x DSP 內核，該內核為從片上閃存或 SRAM 運行的浮點或定點代碼提供 120MHz 的信號處理性能。C28x CPU 通過三角數學單元 （TMU） 和 VCRC（循環冗余校驗）擴展指令集進一步增強，加速了實時控制系統的關鍵通用算法。

F280015x 支持高達 256KB （128KW） 的閃存。還提供高達 36KB （18KW） 的片上 SRAM 來補充閃存。

高性能模擬模塊集成在 F280015x 實時微控制器 （MCU） 上，并與處理單元和 PWM 單元緊密耦合，以提供最佳的實時信號鏈性能。14 個 PWM 通道可控制各種功率級，從三相逆變器到功率因數校正和其他先進的多電平電源拓?fù)洹?/p>

通過各種行業標準通信端口（如PMBUS、SPI、SCI、LIN、I2C、CAN和CAN FD）支持接口，并提供多種引腳復用選項以實現最佳信號放置。

特性

• 32 位鎖步雙 TMS320C28x 內核，頻率為 120MHz
  • IEEE 754 浮點單元 （FPU）
  • 三角數學單元 （TMU）
  • CRC 引擎和指令 （VCRC）
• 片上存儲器
  • 256KB （128KW） 單組閃存（ECC 保護）
  • 36KB （18KW） RAM（ECC/奇偶校驗保護）
  • 安全
    • JTAGLOCK的
    • 零針引導
    • 雙區安全
• 時鐘和系統控制
  • 兩個內部10MHz振蕩器
  • 晶體振蕩器或外部時鐘輸入
  • 窗口式看門狗定時器模塊
  • 時鐘檢測電路缺失
  • 雙時鐘比較器 （DCC）
• 1.2V 內核，3.3V I/O 設計
  • 用于 1.2V 發電的內部 VREG
  • 欠壓復位 （BOR） 電路
• 系統外圍設備
  • 52 個可單獨編程的多路復用通用輸入/輸出 （GPIO） 引腳（11 個與模擬共享）
  • 模擬引腳上的 10 個數字輸入
  • 增強型外設中斷擴展 （ePIE）
  • 支持多種低功耗模式 （LPM）
  • 唯一識別 （UID） 號碼
• 通信外設
  • 一個電源管理總線 （PMBus） 接口
  • 兩個集成電路間 （I2C） 接口
  • 一個控制器局域網 （CAN/DCAN） 總線端口
  • 一個具有靈活數據速率 （CAN FD/MCAN） 總線端口的控制器局域網
  • 一個串行外設接口 （SPI） 端口
  • 三個UART兼容串行通信接口（SCI）
  • 一個與 UART 兼容的本地互連網絡 （LIN） 接口
• 模擬系統
  • 兩個 4MSPS、12 位模數轉換器 （ADC）
    • 多達 21 個外部通道（11 個與 GPIO 共享）
    • 每個ADC有四個集成后處理模塊（PPB）
  • 一個窗口比較器 （CMPSS），帶 12 位基準數模轉換器 （DAC）
    • 數字毛刺濾波器
    • COMPDACOUT（11 位）
  • 三個窗口比較器 （CMPSS_LITE），具有 9.5 位有效基準 DAC
• 增強的控制外設
  • 14 個 ePWM 通道，其中 4 個通道具有高分辨率能力（150ps 分辨率）
    • 集成死區支持
    • 集成硬件跳閘區 （TZ）
  • 三個增強型捕獲 （eCAP） 模塊
  • 兩個增強型正交編碼器脈沖 （eQEP） 模塊，支持 CW/CCW 工作模式
  • 嵌入式碼型發生器 （EPG）
• 用于軟件 AES 的 CMAC 密鑰（128 位）
• 診斷功能
  • 內存開機自檢 （MPOST）
• 符合功能安全標準
  • 專為功能安全應用而開發
  • 可用于幫助 ISO 26262 和 IEC 61508 系統設計的文檔
  • 系統能力高達 ASIL D 和 SIL 3
  • 硬件完整性高達 ASIL B 和 SIL 2
• 安全相關認證
  • ISO 26262 通過 TüV SüD 的 ASIL B 認證
  • 通過 TüV SüD 的 IEC 61508 SIL 2 認證
• 選擇方案：
  • 80引腳薄型四通道扁平封裝（LQFP）[PN后綴]
  • 64 引腳 LQFP [PM 后綴]
  • 48 針 PowerPAD? 熱增強型薄型四通道扁平封裝 （HTQFP） [PHP 后綴]
  • 32引腳超薄四通道平板無引線（VQFN）[RHB后綴]
• 環境溫度 （TA）（請參閱設備信息表和設備比較）：
  • F280015xS、F280015xQ 部件：–40°C 至 125°C
  • F280015xE 部件：–40°C 至 150°C

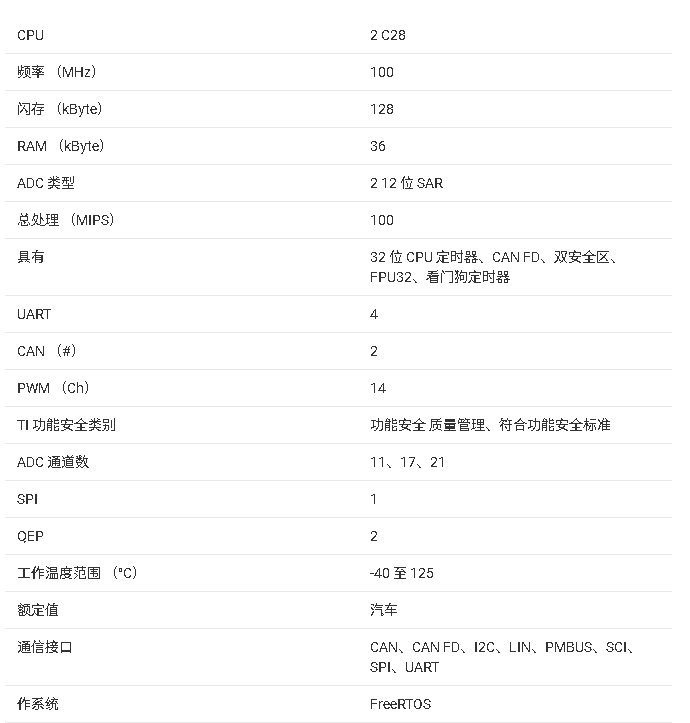

參數

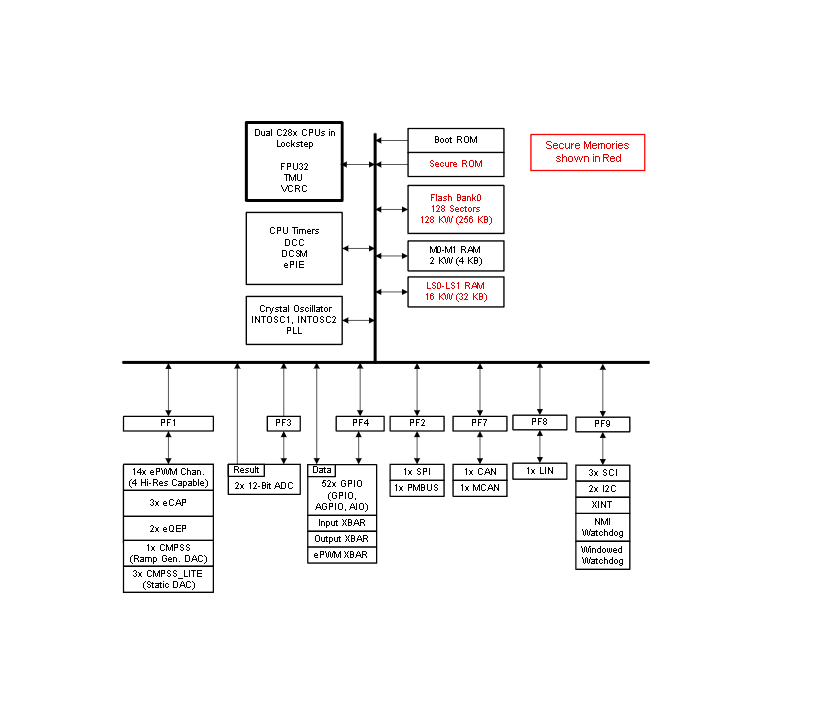

方框圖

?1. 核心特性?

• ?汽車級認證?
  • AEC-Q100 Grade 1（-40°C至125°C）及Grade 0（-40°C至150°C）
  • 功能安全支持：ISO 26262 ASIL B/SIL 2認證，IEC 61508 SIL 2認證
• ?雙核架構?
  • 雙32位C28x DSP核（鎖步模式），主頻120MHz
  • 集成IEEE 754浮點單元（FPU）、三角函數加速器（TMU）及CRC引擎
• ?存儲資源?
  • 256KB閃存（ECC保護） + 36KB RAM（ECC/奇偶校驗保護）
  • 支持雙區安全啟動和JTAG鎖定功能

?2. 高性能外設?

• ?模擬子系統?
  • 雙12位ADC（4MSPS，最多21通道）
  • 4個比較器子系統（CMPSS），含動態/靜態DAC
  • 溫度傳感器及高精度電壓基準
• ?控制外設?
  • 14通道ePWM（含4路高分辨率150ps PWM）
  • 3個eCAP模塊、2個eQEP編碼器接口
• ?通信接口?
  • 支持CAN FD（MCAN）、LIN、PMBus、2xI2C、3xSCI、1xSPI

?3. 低功耗與安全?

• ?電源管理?
  • 1.2V核心電壓（內部VREG生成） + 3.3V I/O
  • 多種低功耗模式（最低61nA關斷電流）
• ?安全機制?
  • 硬件加密（CMAC密鑰）、內存自檢（MPOST）
  • 唯一設備標識符（UID）

?4. 封裝與溫度選項?

• ?封裝類型?
  • 80引腳LQFP（PN）、64引腳LQFP（PM）、48引腳HTQFP（PHP）、32引腳VQFN（RHB）
• ?溫度范圍?
  • 標準版：-40°C至125°C
  • 高溫版（E系列）：-40°C至150°C

?5. 典型應用場景?

• ?汽車電子?
  • 電機控制（EPS、BMS、OBC）、車身模塊（BCM、照明）
  • 雷達/LiDAR ECU、車載充電器
• ?工業應用?
  • 伺服驅動、數字電源、UPS系統

?6. 開發支持?

• ?工具鏈?
  • 評估板：TMDSCNCD2800157
  • 軟件支持：C2000Ware SDK、CLA編譯器
