一．概述

多普勒超聲波流量計作為流體測量領域的關鍵設備，憑借接觸式測量?jī)?yōu)勢在多行業實現廣泛應用。其核心技術體系圍繞原理機制、參數標準、系統構成及場景適配展開，形成兼具精度與穩定性的測量解決方案。

灌區多普勒流量計應用

二．多普勒超聲波流量計原理

測量原理基于多普勒效應實現流速與流量的推導。設備的發射探頭產生固定頻率的短脈沖聲波，該聲波在流體中傳播時會被隨水流運動的固體顆?；驓馀莘瓷洹＝邮仗筋^捕捉到反射聲波后，技術人員可檢測出其與發射聲波的頻率差值即多普勒頻移。研究人員證實頻移大小與流體流速呈正比例關系，通過這一對應關系即可計算出流體流速，再結合壓力傳感器測得的水位數據與預設的斷面尺寸參數，運用速度面積法便可換算出斷面流量。內置的溫度傳感器會同步采集水溫?cái)?shù)據用于聲速補償，使流速計算結果受環境溫度的影響大幅降低。

三．多普勒超聲波流量計核心技術參數

核心技術參數決定設備的測量能力與適用范圍。

1.流速測量方面，常規量程覆蓋0.02-5m/s（可擴大），精度可達±1%±0.01m/s且分辨率提升至1mm/s，能精準捕捉流體的瞬時速度變化。
2.水深測量范圍默認0m-10m且支持?jǐn)U展，精度控制在±1cm水平分辨率為1mm，可實時反饋液位波動狀態。
3.流量測量范圍從0.001m3/h延伸至999999999m3/h，精度依斷面形態保持在±2-3%區間（根據斷面形態有所不同），分辨率達0.001m3/h滿足不同流量等級監測需求。
4.溫度測量覆蓋-20℃-65℃范圍，精度±0.5℃可支撐有效的聲速補償運算，設備整體防護等級達IP68能適應惡劣工況環境。

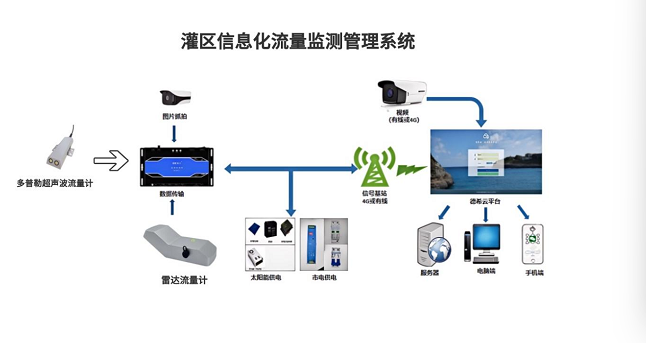

四．系統組成

系統主要由傳感器，遙測終端機，供電系統，平臺等組成

傳感器：核心功能模塊包含發射探頭、接收探頭、溫度傳感器及壓力傳感器
采用多普勒超聲波流量計，搭配支架安裝，支架可拉伸。
遙測終端機：采集和傳輸前端傳感器的數據，水位，流速，流量等數據。可通過4G卡或有線網傳輸?shù)椒?wù)器。
供電：根據現場情況，可選擇太陽能或者市電12V供電。
平臺：數據可上傳到德希云平臺進行查看，展示。

五．應用場景

應用場景已滲透至水利、市政等多個領域的流體監測工作。

1.灌區支渠監測中，設備被固定在渠道底部即可同步測量水位、過流面積與流速，直接換算出瞬時流量與累計流量，使傳統水位法測量存在的成本高、效率低問題得到有效解決。

2.干渠及寬闊河道場景中，技術人員通過安裝多套設備測定斷面不同位置流速，采用積分方式計算整體流量，該方案已在電廠排水渠道與大型灌區得到實際應用。

3.城市排水管道監測中，設備適應井下潮濕環境同時監測水位、流量等參數，通過數據分析可識別管道淤積、過載等異常狀況。非滿管管道場景下，其速度面積法測量模式展現獨特優勢，能彌補常規流量計在此類工況下的測量空白。
