在流體流量監測領域，多普勒超聲波流量計憑借接觸式測量?jī)?yōu)勢，成為水利、環保、市政等行業獲取管道或明渠流量數據的關鍵設備。其原理設計、參數標準、系統構成及場景適配能力直接決定監測數據的精準度，對水資源管理、污染防控、工程調度等工作具有重要支撐作用。

1. 工作原理

多普勒超聲波流量計是利用聲學多普勒效應進行測流的。從設備的換能器發生一定頻率的脈沖，當該脈沖碰到水中的發射物體（如懸浮物質）后產生回波信號，該回波信號被多普勒超聲波流量計接收。懸浮物質會隨水流而漂移，從而產生多普勒效應（即回波信號頻率與發射信號的頻率之間產生一個頻差），通過測量得到的多普勒頻移可得到相應點的流速。

多普勒超聲波流量計安裝的超聲波換能器有發射器和接收器。換能器發射的聲波能集中于較窄的范圍內也稱為聲束。假定懸浮物質的運動速度和水體流速相同，當懸浮物質的運動方向是接近換能器時，換能器接收到回波頻率比發射波的頻率高；當懸浮物質的運動方向是背離換能器時，換能器接收的回波頻率比發射頻率低。聲學多普勒頻移，即發射聲波頻率與回波頻率之差。

二、技術參數：標準化指標保障監測可靠性

多普勒超聲波流量計的核心參數聚焦測量精度、適用范圍與環境適應性，這些指標需符合行業相關標準以滿足不同場景需求。

1. 流速測量范圍：0.02-5m/s（可擴大） 流速測量精度：±1%±0.01m/s 分辨率：1mm/s
2. 水位測量范圍0-10m（可擴大） 水位測量精度：±1cm 分辨率：1mm
3. 流量測量范圍：0.001-999999999m3/h 流量測量精度：±2-3%（根據斷面形態有所不同） 分辨率：0.001m3/h
4. 溫度測量范圍：-20-65℃ 溫度測量精度：±0.5℃ 分辨率：0.1℃
5. 供電范圍：9-24V
6. 功耗：≤0.5W
7. 數據刷新頻率：1HZ
8. 接口：RS485 Modbus
9. 線纜：4芯電纜＋1芯導氣管 外殼材質：ABS
10. 外形尺寸：220mm×70mm×33mm（L×W×H）
11. 防護等級：IP68
12. 工作溫度：-20-65℃（不結冰）

13.標配20米專用線纜 1根

三、系統組成：多模塊協同構建完整監測鏈路

系統主要由傳感器，遙測終端機，供電系統，平臺等組成：

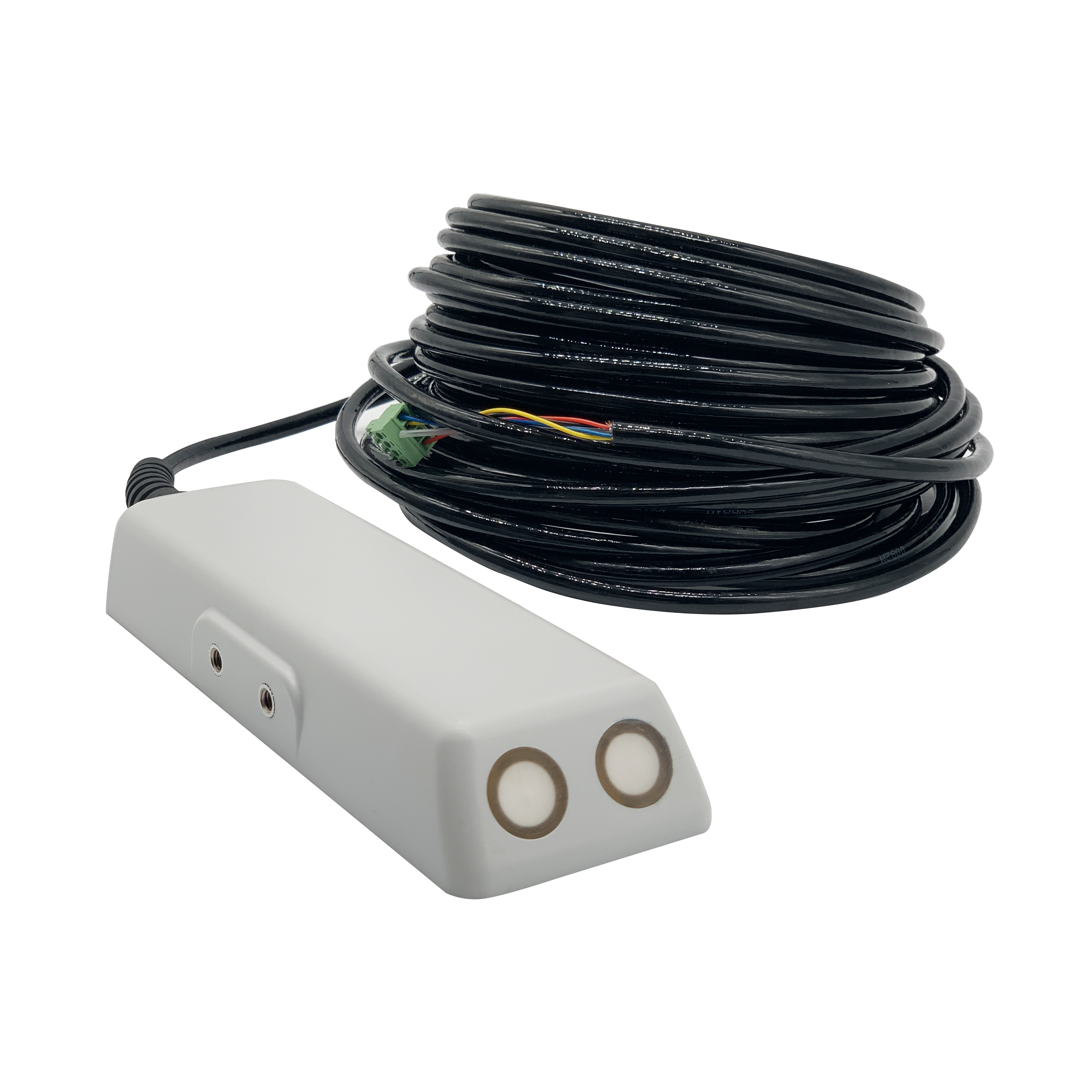

傳感器：采用多普勒超聲波流量計，搭配支架安裝，支架可拉伸。

遙測終端機：采集和傳輸前端傳感器的數據，水位，流速，流量等數據?？赏ㄟ^(guò)4G卡或有線網傳輸?shù)椒?wù)器。

供電：根據現場情況，可選擇太陽能或者市電12V供電。

平臺：數據可上傳到德希云平臺進行查看，展示。

四、應用場景：多領域適配滿足差異化監測需求

1. 在市政排水領域

多普勒超聲波流量計被廣泛應用于污水管網的流量監測。污水管網中，用于監測污水排放量，數據與水質監測設備聯動可實現污染溯源，當流量異常波動時系統觸發報警以防止偷排、漏排行為。

2.在河道、水庫泄洪道、灌區等明渠場景中

流量計被用于監測徑流流量，數據為流域水資源評估、洪水預警提供依據，例如在中小河流水文監測中，多普勒超聲波流量計可實現流量的實時計算與上報。

3.環保監測領域中

多普勒超聲波流量計常與水質傳感器組合使用，用于河流、湖泊、污水處理廠出水口水流量監測，結合水質數據計算污染物排放量，為環境評估與污染治理提供量化依據，部分生態監測項目還通過流量數據分析水生生物棲息地的水文條件，為生態保護方案制定提供支撐。
