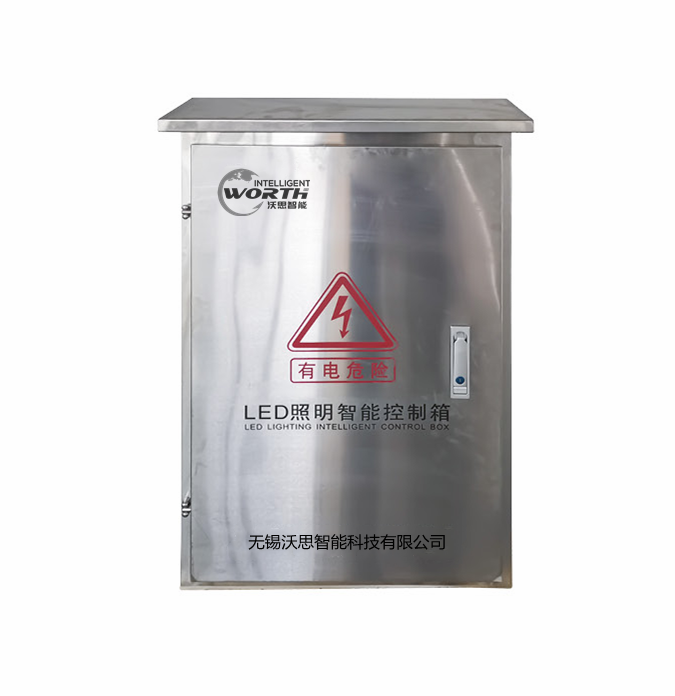

路燈智能直流免觸電裝置說明:

1、路燈智能直流免觸電裝置(控制柜)柜體用304 不銹鋼制造,三相四線交流輸入(AC:380/220V),懸浮直流穩壓輸出

（DC:200—300V無緩可謂,出廠默認260V)。

2、裝置采用三相工頻多脈沖隔離變壓器把設備一次電路與二次電路進行電磁隔高。

3、多脈沖整流電路由兩組等功率組件組戰,在特殊情況下可單獨輸出，二組可互為備份。

4、輸出電壓在直流200伏至300伏之間無級可調并穩壓輸出,遠程可進行“四遙” 操作(遙控、遙測、遙調、遙信)。

5、裝置在開燈狀態下,可實時檢測輸出回路與地之間的絕緣電阻和漏電電流,并可設置報警值和保護值,并相應進行報警和切斷輸出,可遠

程進行“四遙” 操作(遙控、遙測、遙調、遙信)。

6、裝置在關燈(輸出斷電)狀態下,可24小時實時單獨檢測各輸出回路與地之間的絕緣電阻和漏電電流,并可設置報警值和保護值,并相

應進行報警和切斷輸出,可遠程進行 “四遙" 操作(遙控、遙測、遙調、遙信)。

7、每回路輸出開關組件設置重合閘保護功能。

8、裝置設置有過欠壓、過熱、過載、水浸和缺相等保護功能,可遠程進行 “四遙” 操作(遙控、遙測、遙調、遙信)。并可定制項目。

9、根據用戶需要還可增加單燈監控功能。

遠程監控終端 CH- LD06，PLC FX-3U， 觸摸屛 TK-6071IP，時控開關 ZYT15，水浸傳感器 RS- SJ-NR01-2；

路燈智能直流免觸電裝置是專為城市照明系統設計的安全防護設備，通過懸浮直流供電技術和智能監測機制，從源頭消除觸電風險，同時實現高效節能與智能化管理。以下是結合最新技術實踐和行業趨勢的詳細解析：

一、核心技術與安全機制

1. 懸浮直流供電技術

工作原理：系統輸出 200-280V 直流高壓（如 240V），不與大地直接連接，形成懸浮電位。人體單極接觸時無電流回路，即使線路破損也能避免觸電，安全等級遠超傳統交流供電。

絕緣監測與漏電保護：

實時檢測線路絕緣電阻，漏電時毫秒級切斷電源（響應時間≤10ms），并通過聲光報警和遠程通知定位故障點。

如浙江巨川智慧照明控制柜采用 1+1 冗余模式，支持熱插拔，防護等級 IP54，確保極端環境下的穩定性。

2. 智能監測與動態控制

物聯網與邊緣計算：

集成 5G、LoRa 等通信模塊，通過云平臺實現遠程 “遙控、遙測、遙信”。例如，沃思智能的裝置可通過微信公眾號實時查看運行數據，并接收故障預警。

邊緣計算實現本地化決策，如文泰高速隧道的直流調光系統通過車流量檢測自動調節亮度，節能率達 70%。

電弧故障識別：

采用 AI 算法分析電流波形，精準識別電弧故障并快速滅弧。豐郅 FR-AFCI-B04A 電弧保護箱通過 UL1699B 認證，支持單路故障隔離，減少發電量損失。

3. 能效優化與綠色節能

動態調光策略：

結合光照強度、車流量等數據，通過 PWM 脈寬調制技術實現精準調光。如蕭山路燈改造后，夜間照明能耗降低 40% 以上。

文泰高速隧道的 “車來燈亮、燈隨車走” 系統，在保障安全的同時，將無效照明減少 60%。

光儲直柔一體化：

集成分布式光伏和儲能系統，構建零碳能源微電網。例如，蕭山試點項目通過光伏供電，年減排二氧化碳 11 萬噸。

二、典型應用場景與案例

1. 市政道路照明

蕭杭路改造項目：

采用浙江巨川 240V 懸浮直流供電系統，替換原有交流開關箱，實現三相用電平衡，避免變壓器過載。

實時絕緣監測和漏電保護功能，徹底解決傳統交流供電的雨天漏電風險，維護觸電事故率降為零。

深圳智慧社區：

沃思智能的直流免觸電裝置結合光伏儲能，實現 100% 清潔能源供電，同時支持智能斷路器在 0.1 秒內切斷短路電流。

2. 高速公路與隧道

文泰高速朝頭垟隧道：

浙江省首條采用直流供電隨車調光技術的隧道，通過車流量檢測動態調節亮度，節能率達 35%-65%。

系統集成自檢功能和抗電磁干擾設計，故障定位時間從 4 小時縮短至 20 分鐘。

3. 景觀與文旅照明

杭州運河兩岸：

直流照明系統結合動態光效設計，通過懸浮供電提升游客安全性，同時支持智能斷路器在 0.1 秒內切斷短路電流。

光儲直柔技術實現夜間照明與文化展示的高效融合。

三、行業標準與認證

國內標準：

GB/T 39462-2020：明確懸浮供電、漏電保護等安全要求，適用于低壓直流系統。

GB 51309-2018：對智能照明系統的絕緣監測、快速切斷等功能提出具體指標。

國際標準：

IEC 61557-8：規定低壓電氣設備的絕緣監測方法和安全閾值。

UL 60730-1：涵蓋智能免觸電裝置的控制邏輯和可靠性測試。

四、技術趨勢與未來發展

1. 智能化與數字化升級

AI 算法優化：通過機器學習提升電弧和漏電識別準確率，減少誤報率。2024 年行業報告指出，采用 AI 算法的智能設備占比將在 2030 年提升至 70%。

數字孿生技術：構建虛擬模型映射物理系統狀態，實現故障溯源、壽命預測和運維優化。例如，某 10MW 儲能電站通過數字孿生提前定位漏液電池，減少損失超 50 萬元。

2. 材料與能效革新

寬禁帶半導體應用：

氮化鎵（GaN）器件提升開關頻率至 2MHz 以上，降低導通損耗和設備體積。Navitas 的 GaN Safe 系列集成短路保護（350ns 響應），適用于高功率場景。

納米光學透鏡和高光效 LED 模組，使燈具能效提升至 95% 以上，較傳統燈具節能 40%。

3. 多場景融合與政策驅動

車路協同與自動駕駛：

直流智能照明通過光信號引導車輛行駛，提升道路安全性。例如，杭州試點項目實現路燈與自動駕駛車輛的動態聯動。

政策支持與成本優化：

政府通過財政補貼和稅收優惠推動光儲直柔技術應用。例如，某城市太陽能路燈項目通過政策補貼，投資回收期從 10 年縮短至 7 年。

五、廠商與產品推薦

浙江巨川：智慧照明控制柜（市政路燈改造，支持懸浮直流供電和光儲協同）。

沃思智能：LED 照明直流免觸電裝置（物聯網集成，支持遠程控制）。

豐郅：FR-DCMG 直流監測器（電弧故障保護，適用于光伏和路燈系統）。

總結

路燈智能直流免觸電裝置通過懸浮供電、智能監測、動態調光三大核心技術，徹底解決傳統交流供電的漏電風險，同時實現能源效率和智能化管理的雙重突破。未來，隨著 AI、物聯網和光儲直柔技術的深度融合，該領域?qū)⑾?strong>主動預警、自修復、能源樞紐方向演進，為智慧城市和碳中和目標提供關鍵支撐。在選擇產品時，需結合應用場景、電壓等級和認證標準，優先考慮具備智能監測、快速響應和冗余保護功能的解決方案。
