前言

隨著平價時代到來，光伏電站該如何盈利？光伏電站的精細化運維越來越受到重視。

福祿克是全球領先的測試儀表品牌，近年來，其致力于服務光伏行業技術人員，豐富全面的測試工具為光伏運維提供了完備的解決方案。

光伏運維的檢測項目，是圍繞著光伏發電流程開展的，主要涉及光伏組件、組串、匯流箱、逆變器、箱變等。

最前端的光伏組件是將太陽能轉換為電能(直流電)的核心部件，是光伏發電的能量來源（光轉換為直流電）。

一、組件測試和運維的相關標準要求

CAT/IEC 62446-1 1類和2類規定了光伏系統測試、文檔和維護要求

針對并網光伏系統制定的核心測試與文檔標準，核心目標是確保系統的安全性、可靠性及合規性。涵蓋住宅、商業及大型電站等場景。

1第1類測試程序（強制要求）

適用于所有系統，基礎安全測試，最低要求，是光伏系統調試的強制性基礎檢查，需在AC側測試前完成，以確?；景踩c功能合規。

包括：

保護性接地和等電位連接導線的連續性測試：驗證接地系統有效性，防止觸電風險，要求≤0.5Ω

極性測試：確保組串正負極連接正確，避免反向電流導致設備損壞

光伏組串匯流箱測試：防止因反極性連接導致組串電流抵消或二極管擊穿

光伏組串開路電壓測試：驗證組串電壓是否符合設計值，排查組件或電纜故障

組串短路電流和工作電流測試：評估組串電流是否正常，識別遮擋、組件老化等問題，與標稱值偏差應≤5%

絕緣電阻測試：防止絕緣失效引發漏電、火災或觸電事故，施加直流電壓（通常為500V或1000V），測量正負極對地絕緣電阻，要求≥1MΩ·kV

2第2類測試程序——擴展性能測試

適用于中大型系統，需在第1類測試全部通過后執行，側重于系統性能與長期可靠性評估，通常采用抽樣檢測（抽樣比例需與客戶協商）

功能性測試：如IV曲線：分析組串最大功率點（MPP）是否正常，識別組件失配或隱裂缺陷、保護裝置校驗等

中國等同采用的標準正在制定中《光伏系統測試、文件和維護要求 第1部分：并網光伏系統的文件、試運行測試和檢驗》，計劃號20240098-T-339

二、福祿克公司的測試解決方案

SMFT-1000 多功能I-V曲線測試儀

1概述

一套完整的光伏系統測試解決方案，可測試光伏系統的質量、評估性能和安全，并簡化工作流程，同時可配合軟件以滿足客戶的文檔化需求。

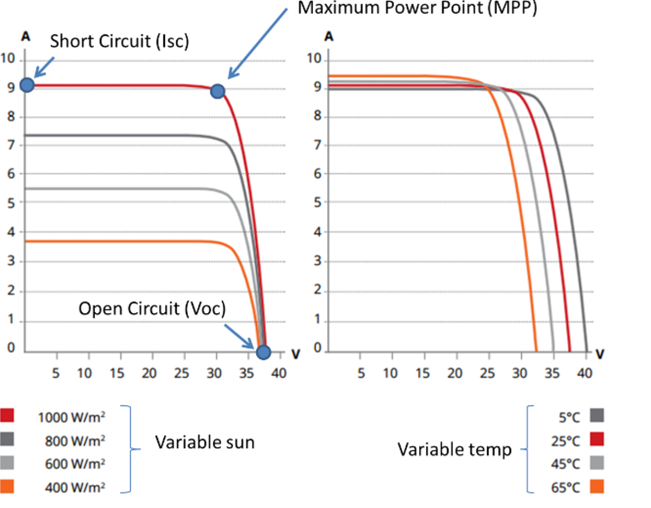

2I-V 曲線測試的重要性

顯示實際的電壓和電流之間的關系。

利用曲線繪制功能，可實時將電流與制造商技術指標進行比較

3產品的優勢

一體化測試解決方案

依據標準進行完整的多功能測試以及提供用于定期檢查的關鍵測試功能

提前加載制造商模塊規格的I-V曲線

“保留導線”功能，多項功能測試時無需配置和重新接線

同時自動、實時、無線獲取輻照度、溫度等相關量

測試結束后，在儀表屏幕上即可實時顯示測試與分析結果，即刻評判光伏組件或組串的性能

三、測試案例

1第一步：查看廠家光伏模塊的銘牌，確認以下參數

光伏模塊銘牌數據

開路電壓(Voc): 49.1 V

短路電流(Isc): 11.6 A

最大功率點電壓(Vmpp): 41.1 V

最大功率點電流(Impp): 10.96 A

最大/額定功率(Pmpp): 450 W

計算值數據

填充系數(FF): FF% = Pmax / (Voc × Isc)%

450/49.1/11.6=0.79=79%

光伏模塊廠家提供

最大功率點溫度系數

2第二步：儀器連接及設置

3第三步：測試結果

圖形界面直觀顯示結果（定性）

-綠色兩條線分別為上、下限值

-藍色線為測試值折算至STC后的結果

-黑色線為實際測量值

數字界面精確顯示結果（定量）

-NOM為光伏模塊出廠額定值

-MEAS為實際測量值

-STC為測試值折算至STC狀態后的結果，界面很直觀！會直接顯示是否在閾值范圍內是否合格的結論（綠色的√）

光伏電站的精細化運維，有賴于嚴謹?shù)倪\(yùn)維流程，更有賴于可靠的運維工具，如需了解更多，歡迎查看Fluke光伏綜合運維解決方案。
