通過網盤分享的文件：cw32外部flash下載算法源碼.zip

鏈接: https://pan.baidu.com/s/1-svjiviNAkuxRShuk0rNEg?pwd=CW32 提取碼: CW32

文件說明

1._Template 為keil 的下載算法模板

2.cw32l012_exflash_down 為cw32平臺下的實際測試工程源代碼

3.cw32l012_w25qxx.FLM 為生成的FLM下載文件

Q：什么是外部flash 下載算法？

外部flash或者內置的片上flash，都是編譯器通過調用寫好的FLM文件來實現下載，單片機內部的安裝pack包就會有（官方實現），外部flash的情況比較復雜，例如用的哪種flash，用的什么接口，都是不定的，沒有辦法寫好一個通用的下載算法，這里也只是介紹一個通用的方法，實際需要按情況修改。

注意本例程的FLM文件信息如下

1.基于CW32L012

2.使用W25Q128作為外置flash

3.使用SPI3 資源，IO 分配為

SPI3_CS PA8

SPI3_SCK PA9

SPI3_MISO PA10

SPI3_MOSI PA11

4.額外使用了一個開關IO ，PA6 為打開外設的電源控制IO

5.本案例用的外部16mz晶振

Q:外部flash對單片機的性能有要求嗎？

沒有太大要求。下載算法是加載到RAM中的，對flash 沒有要求，RAM通常4K或者以上就可以運行下載算法（當然你的代碼要簡潔）。例如你的RAM是4K 你的下載算法生成的代碼空間就要小于4K，8K就小于8K。

Q:為什么需要外部flash算法？

外部flash算法是用來節省內部flash空間的，在一些應用中，圖片數據，字模數據比較占用單片機內存空間，在內存小的單片機中，是存不下這些數據的，通過在一些設置和下載算法，可以將工程中的常量保存到外部flash。

Q:為什么不用其他方式對外部flash下載數據？

1.用文件系統方式。會增加復雜度，增加性能占用。對于性能低的單片機，需要快速傳輸?shù)臄?shù)據不適合再走文件系統的接口。

2.用其他方法直接下載數據，比如專門下載數據的工程，或者專門的編程器，這些方案是可以，但是一方面是下載就非常麻煩，另一方面是對于數據的絕對地址管理起來費勁。

下載算法實現需要準備：

1.官方單片機的庫文件（或者準備一個工程模板）

2.對應的flash驅動文件

3.Keil對于下載算法編寫的工程模板

具體步驟大致分為以下幾步

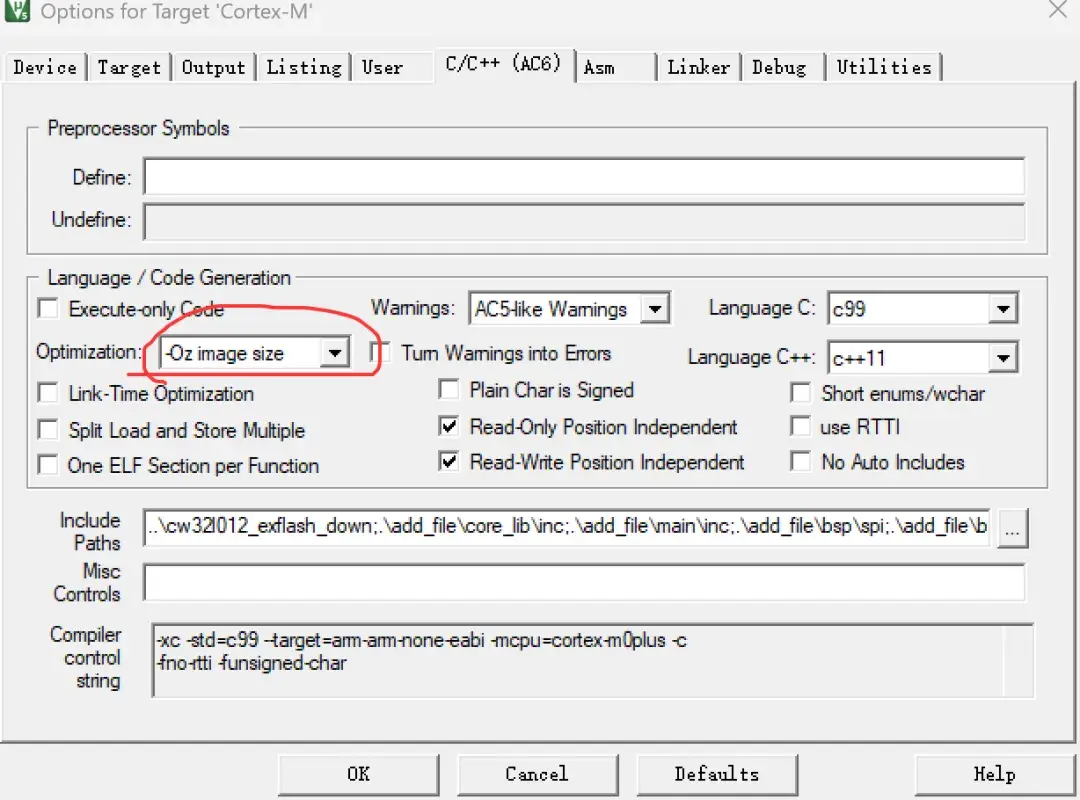

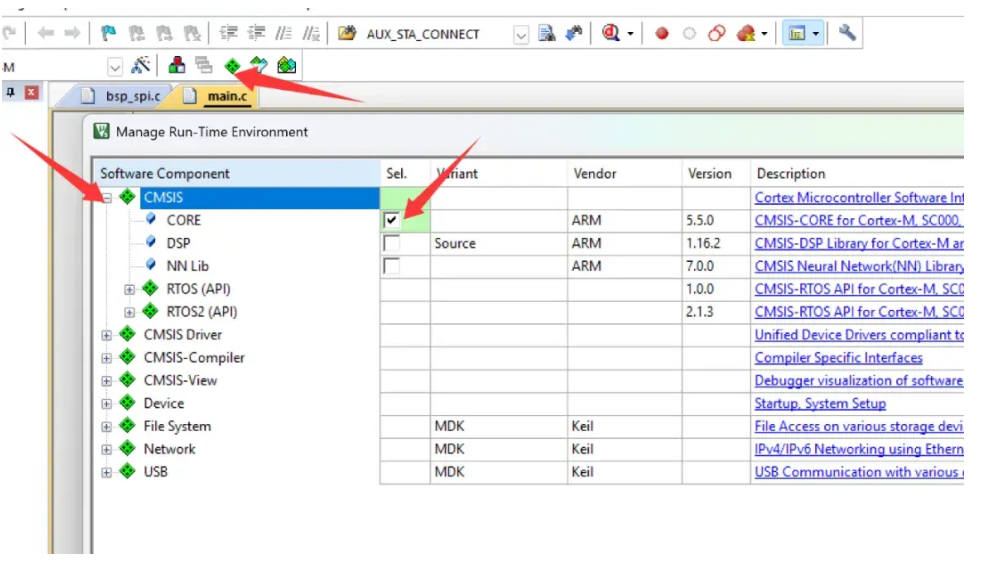

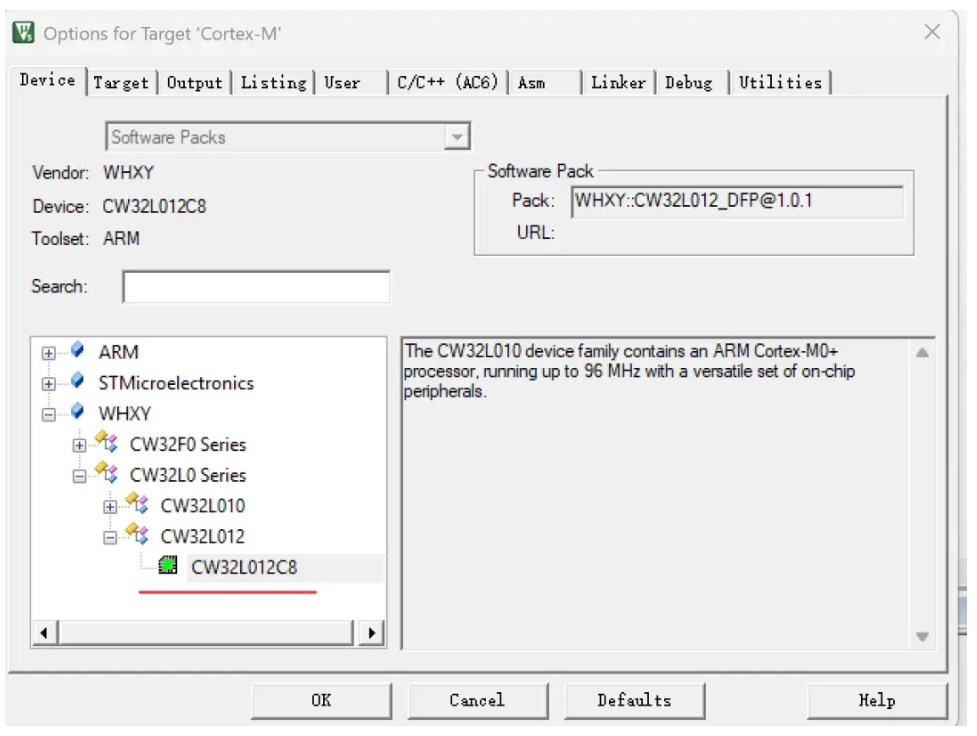

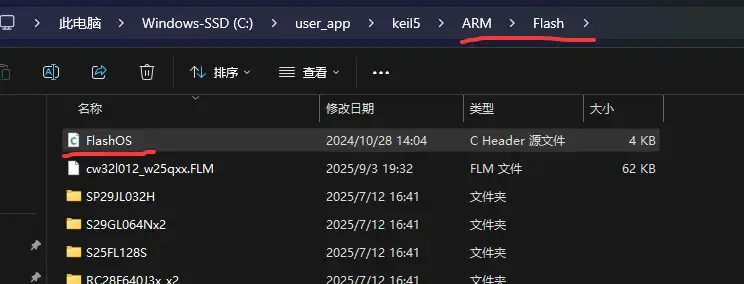

1.復制keil官方下載算法工程，同時復制FlashOS.H文件到工程根目錄，然后還需要去配置對應的單片機型號，添加CMSIS的核心文件，最后修改一下文件包含路徑使其能編譯。編譯器最好用AC6，選擇代碼空間優化。

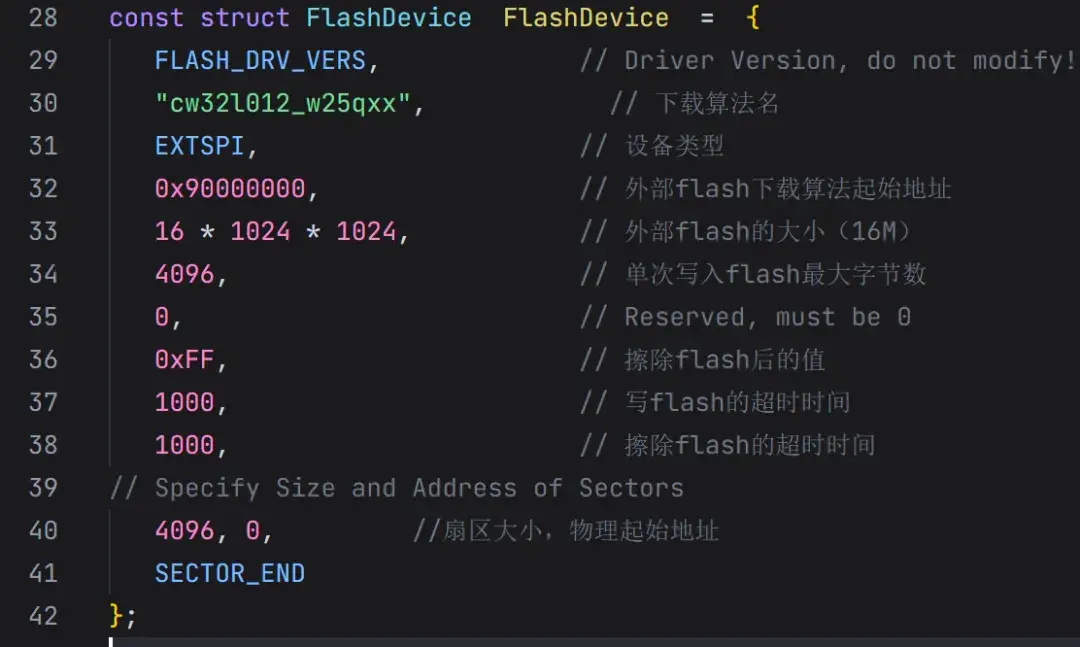

2.修改flashDev.C中的文件，使其符合實際應用需求

3.添加對應單片機的庫文件并編譯，注意：

a.因?yàn)橄螺d算法生成的是與位置無關的代碼，添加進去的所有文件，所有函數都會參與編譯，因此只可以添加需要的文件，文件中有用不到的函數還需要屏蔽?。?！

b.注意不需要啟動文件?。?！

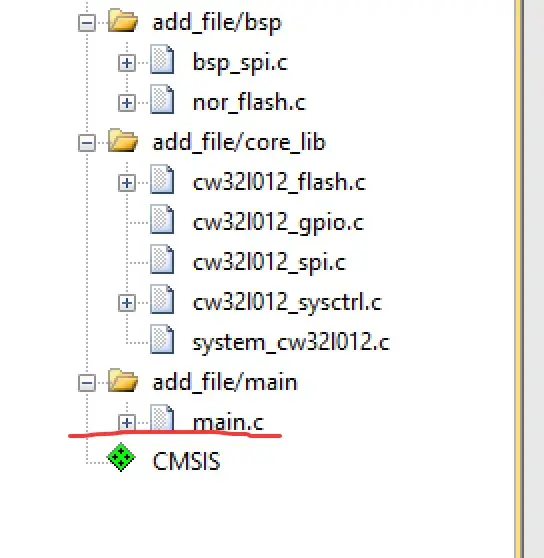

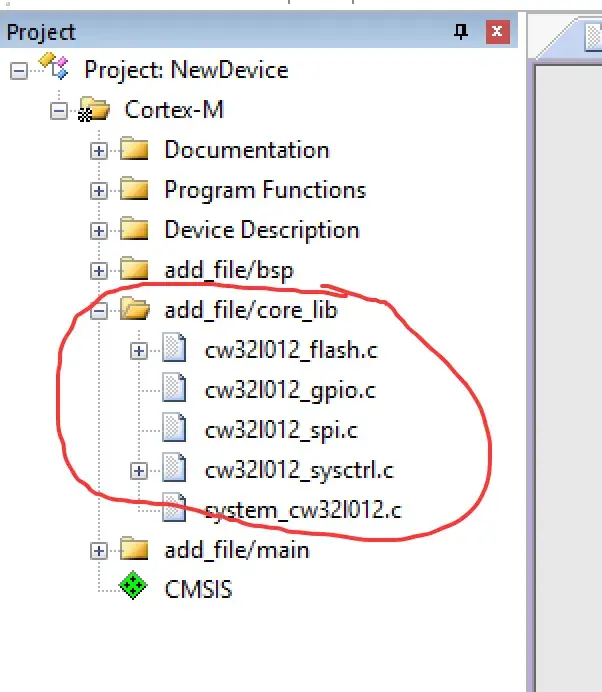

▲這里只添加用的到的文件

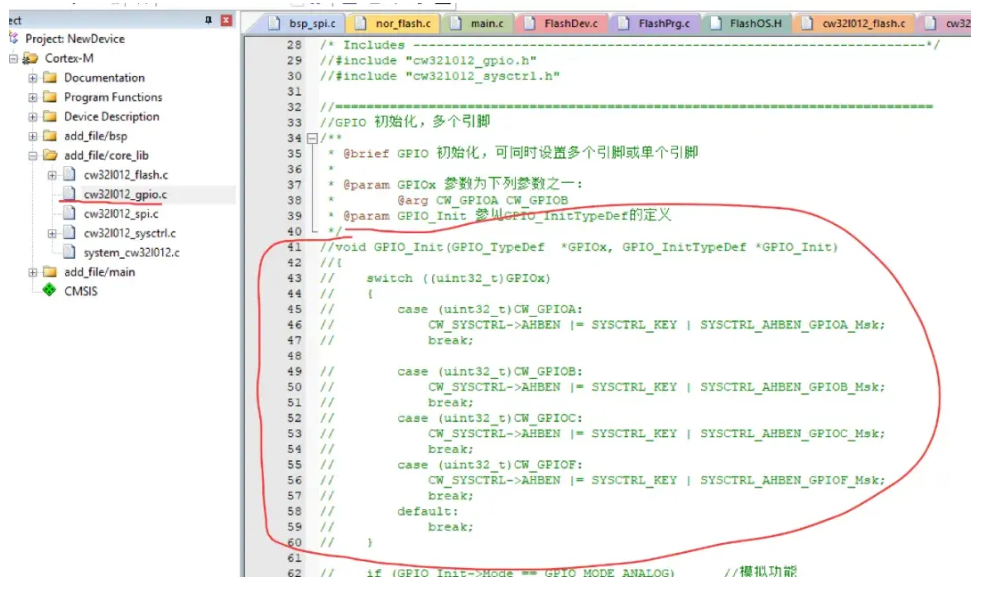

▲這里大部分用不到的代碼都屏蔽

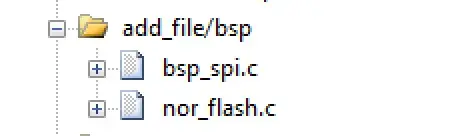

4.添加對應型號的flash驅動，并能正常編譯

▲Spi 底層外設初始化Nor flash 驅動函數

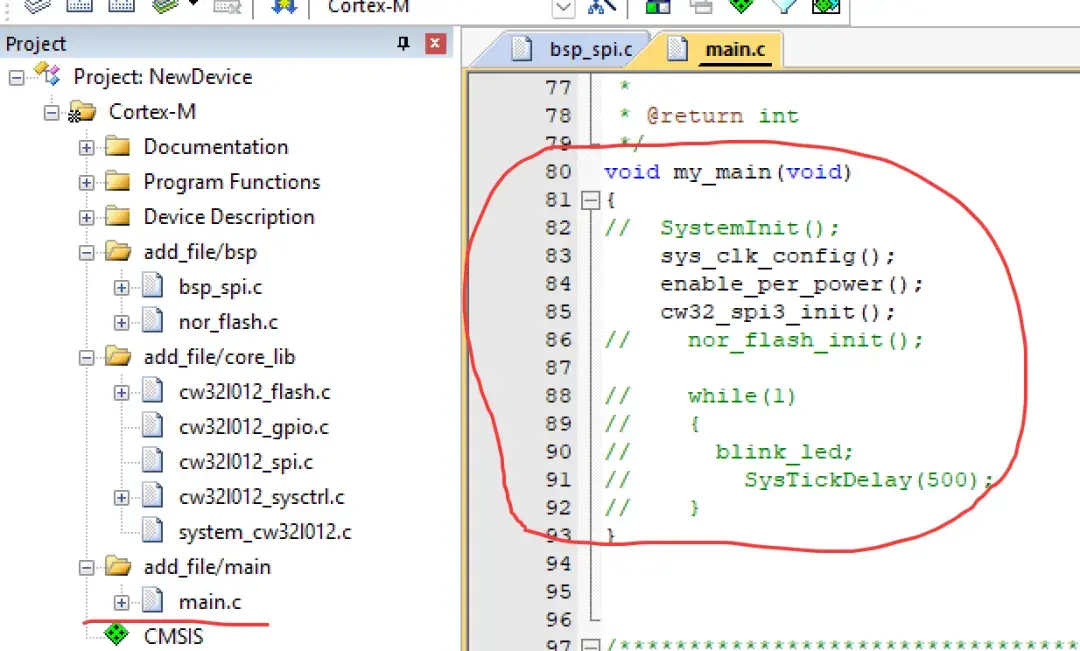

5.編寫初始化my_main函數，初始化外設，并能正常編譯

6.編寫flashPrg.c文件，需要實現以下函數，有缺失的自行補齊。這一步是最關鍵的，最核心的。

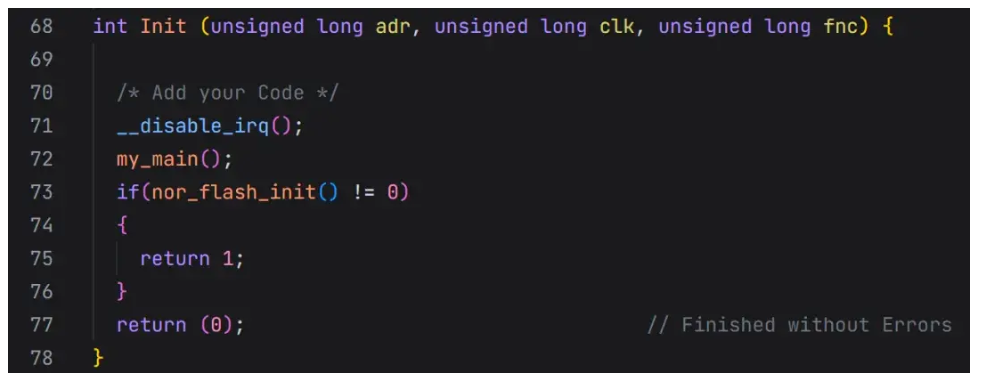

http://a.int Init (unsigned long adr, unsigned long clk, unsigned long fnc)

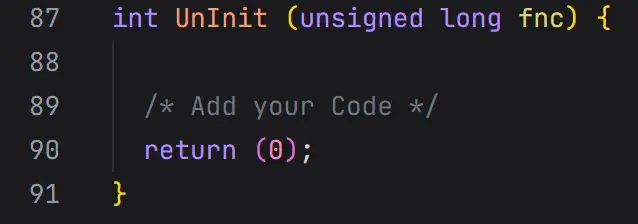

http://b.int UnInit (unsigned long fnc)

http://c.int EraseChip (void)

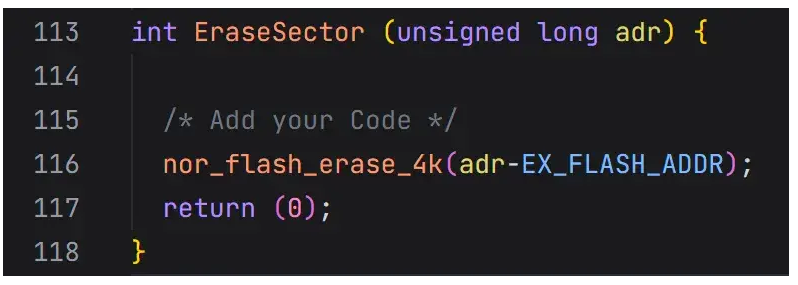

http://d.int EraseSector (unsigned long adr)

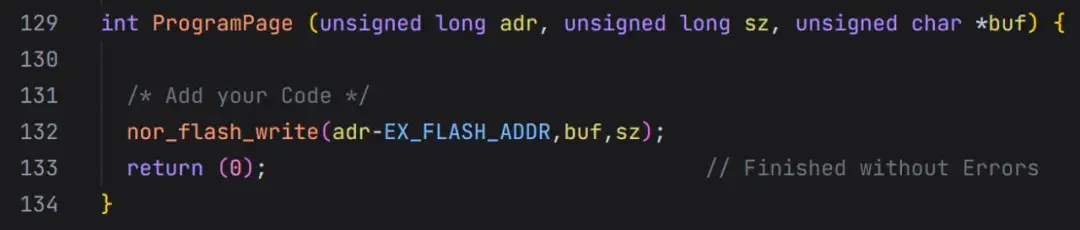

http://e.int ProgramPage (unsigned long adr, unsigned long sz, unsigned char *buf)

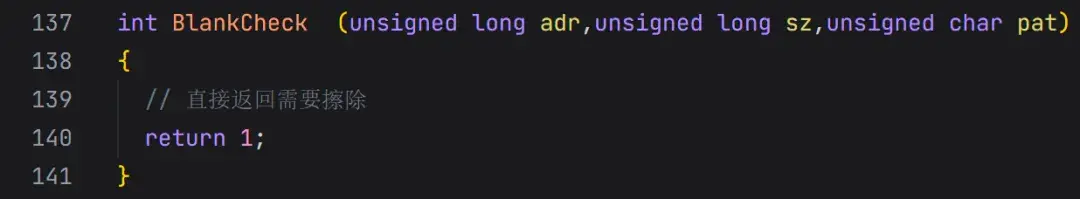

http://f.int BlankCheck (unsigned long adr,unsigned long sz,unsigned char pat)

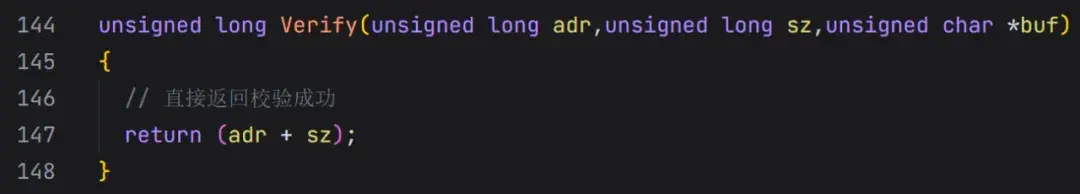

g.unsigned long Verify(unsigned long adr,unsigned long sz,unsigned char *buf)

對應為初始化、去初始化、全片擦除、扇區擦除、扇區寫入、擦除檢測、校驗。

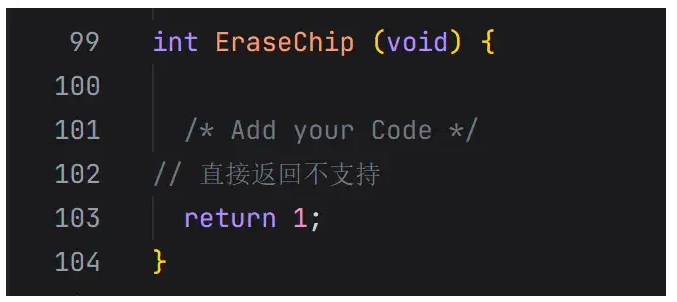

以上這些函數都要有，但函數內部有些可以不去實現。

正常編譯到這一步就完成了。

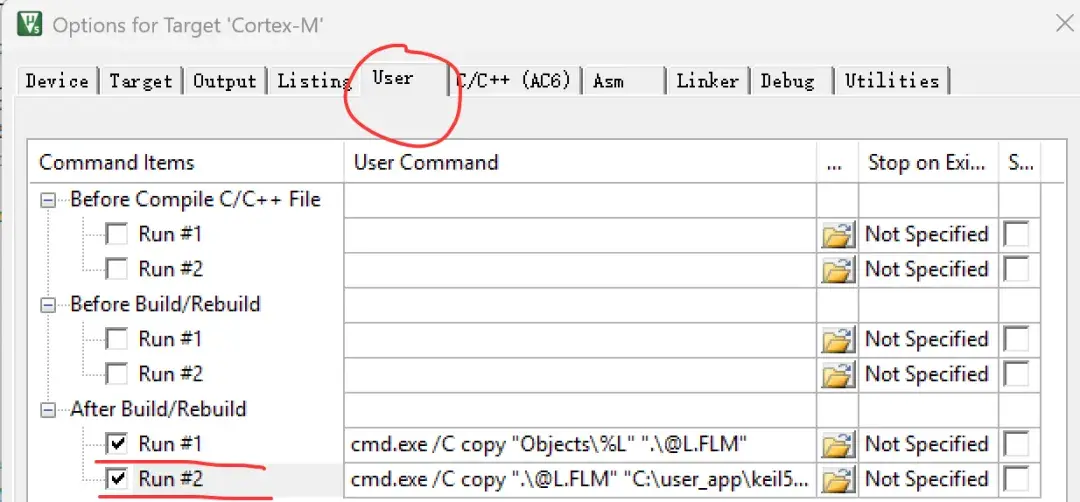

7.配置編譯文件輸出路徑

cmd.exe /C copy "Objects%L" ".@L.FLM"

cmd.exe /C copy ".@L.FLM" "C:user_appkeil5ARMFlash@L.FLM"

注意：第二條的路徑和keil安裝路徑有關，需要根據實際情況修改。

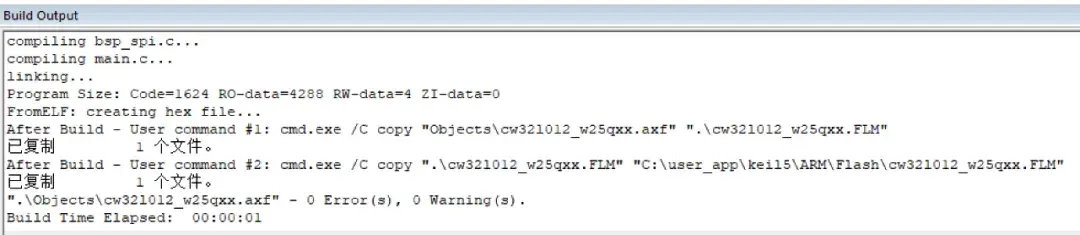

8.正常編譯結果如下

下載算法使用

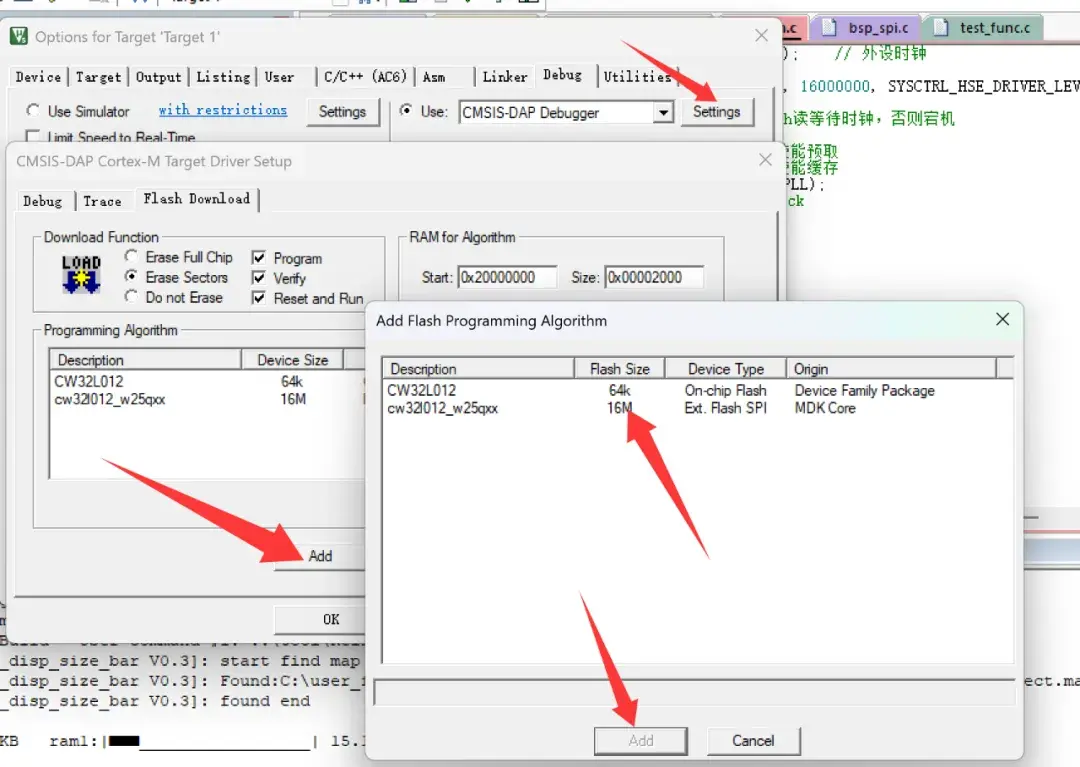

1.添加下載算法

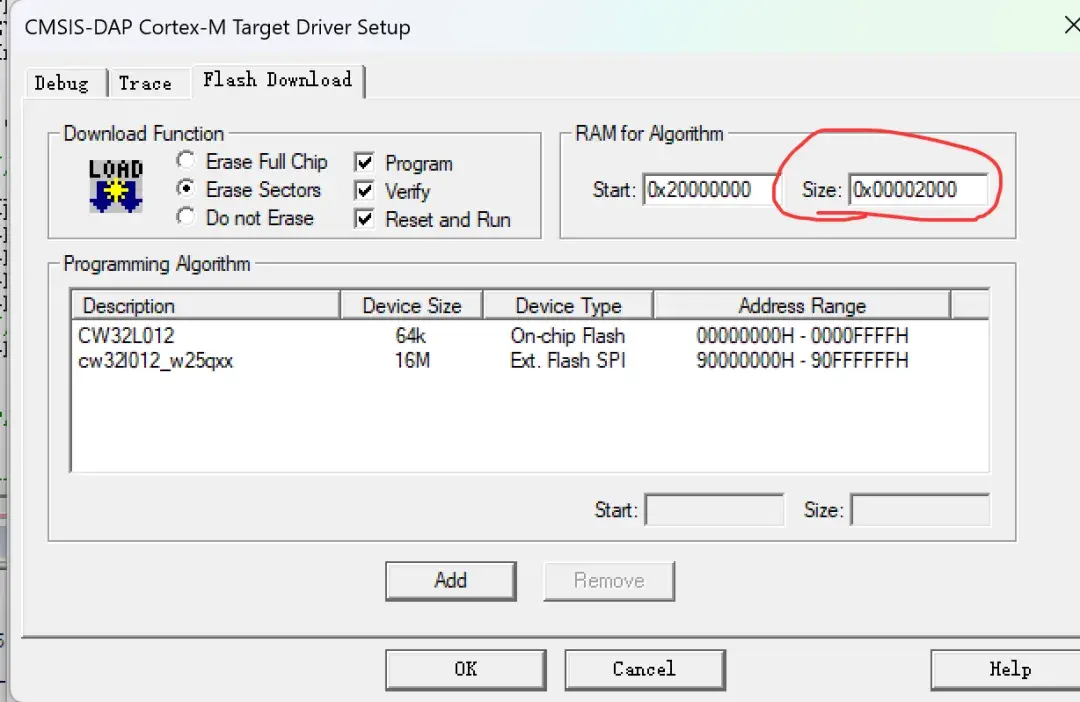

2.配置下載算法所使用的RAM空間大小為實際RAM的大小

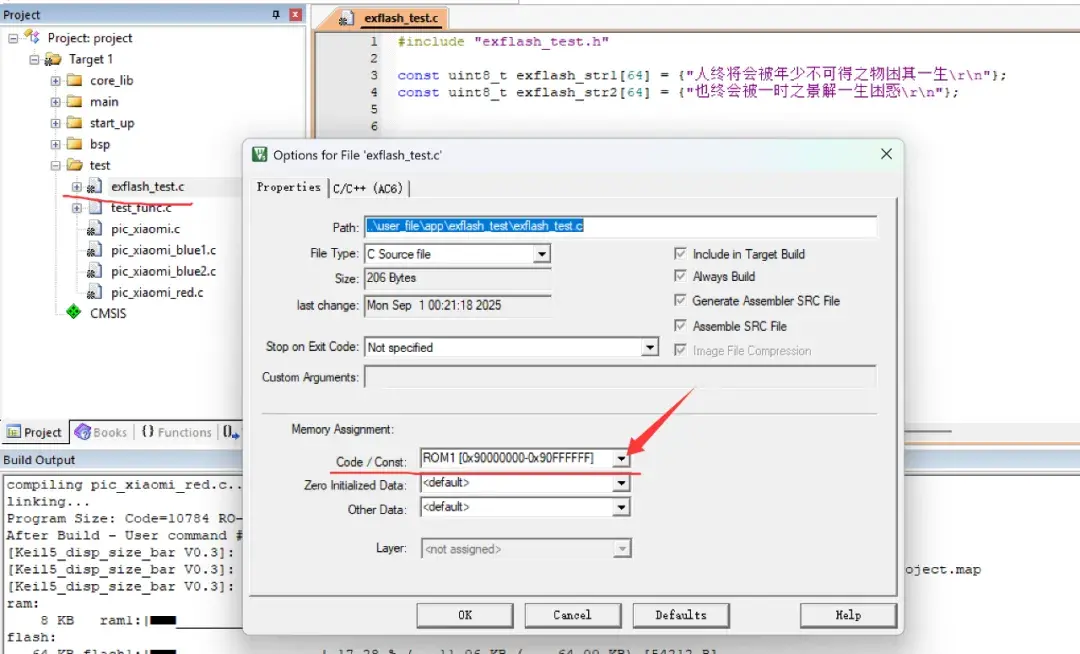

3.將需要放到外部flash的資源獨立一個c文件保存，并配置存儲地址

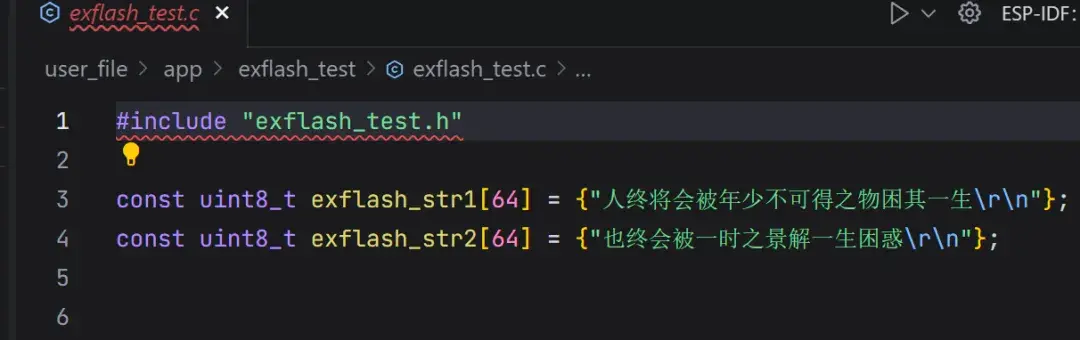

例如下圖測試文件，定義兩個const類型的字符串，指定存儲地址為0x9000000開始。

4.編譯查看是否分配到外置flash上

如下圖，識別到一個16M的外置flash，已經使用了3.66%，實際數據是一些圖片數據，一共有600K字節。

5.如何讀取這個數據呢

和普通spi flash 一樣，仍然要發送命令的方式來讀取，只不過地址為顯性的一個地址，也不需要人為去記。

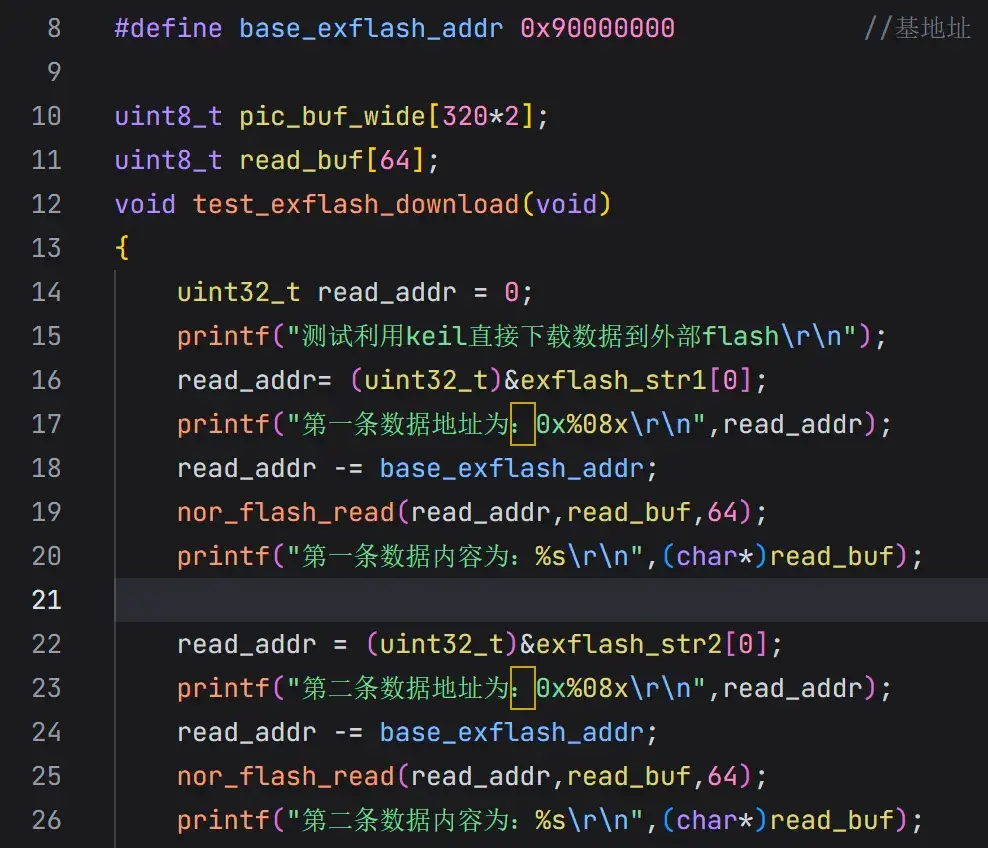

例如下面這個測試程序

定義了兩個const類型的數據，數據讀取時，直接取地址符取出編譯器分配的地址，然后減去一個基地址偏移0x90000000,然后得到的地址就是實際nor flash 需要發送訪問的地址

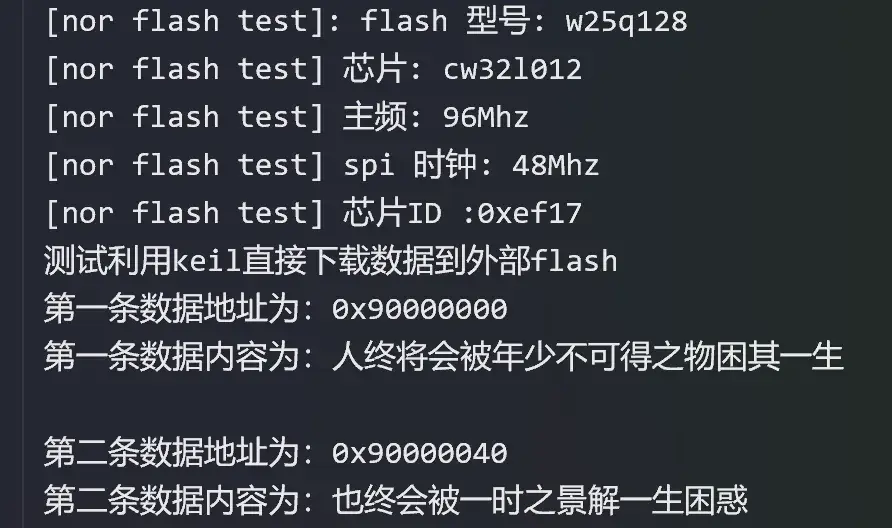

6.實際測試串口打印驗證

如下圖的測試結果，地址就是我們要求的0x9000000開始的，數據讀出來的也是實際存儲的數據
