iC-NQE

16 位信號調節插補細分器，帶BiSS接口

產品描述

iC-NQE 正余弦傳感器轉換器可生成高分辨率增量和絕對角度數據，具有出色的精度和最小的延遲。提供計數安全正交編碼器信號和電機換向信號，以及高達16位分辨率的絕對位置數據和通過零位輸入或絕對數據接口進行初始化的32位周期計數。控制器可通過SPI 或 I2C 連接，運動控制應用可從與標準類別兼容的BiSS (SSI)中受益，并且由于集成的 RS-422 收發器，可實現直接布線，從而節省空間。

高精度輸入放大器可處理毫伏至軌到軌輸入信號，允許傳感器直接連接以及帶有 PLC 端評估的有線應用。信號誤差校正可用于幅值匹配、偏移、相位和失真，可選在每個輸入周期單獨進行，這是一種新穎的功能。

外部 EEPROM 在啟動時配置器件，并為EDS 和 OEM 數據提供空間。

芯片配置和操作條件受到監測，包括溫度，并帶有可配置的報警信息。

主要特性

◆具有固定或自適應增益的無漂移高精度 PGA 輸入

◆出色的信號調節精度和角度分辨率

◆動態增益控制和偏移漂移補償

◆每個輸入周期的信號失真校正

◆矢量跟蹤細分，實現超低延遲

◆周期跟蹤至500 kHz，實現更高的移動速度

◆數字位置噪聲濾波器，實現出色的AB抖動

◆RS-422 正交驅動器和BiSS收發器，便于布線

◆經過調節的正余弦輸出(1Vpp差分至100Ω)

◆通過 SPI 或I2C 連接嵌入式MCU

◆工作電壓3.3 V或5V，溫度范圍-40℃至+125℃

◆GUI 軟件支持的自校準，便于調試

◆用戶內存(800...1k8字節)，通過I2C進行二級設備訪問

◆由于擴展了集成度，從而節省了空間且具有成本效益

◆通過 20 引腳 TSSOP 直接升級iC-NQx應用

產品應用

◆正余弦細分的角度感應

◆光學和磁性位置傳感器

◆磁性線性柵尺

◆旋轉編碼器

◆變頻器和接口卡(IPC,PLC)

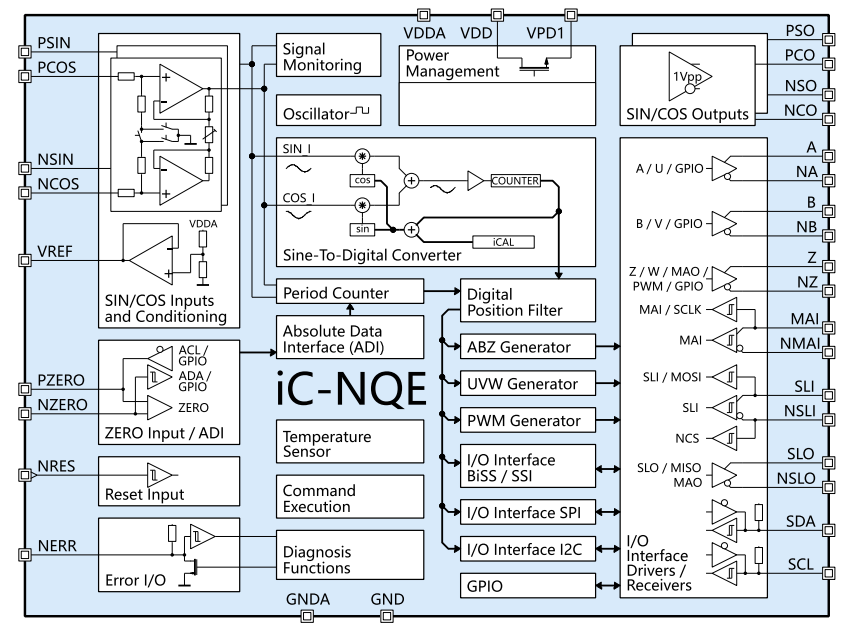

框圖

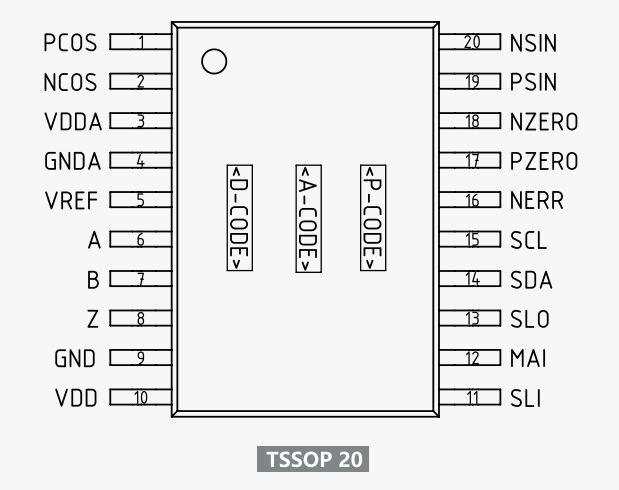

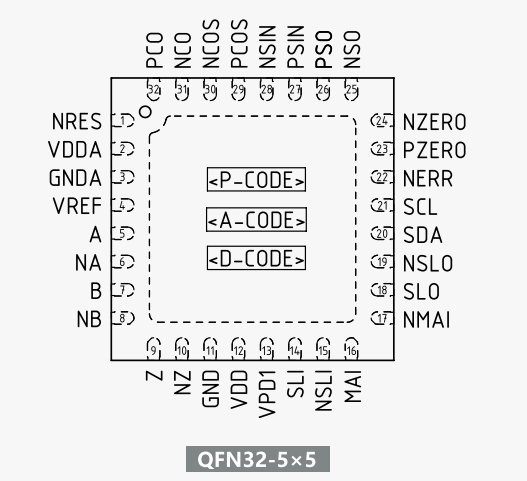

引腳配置

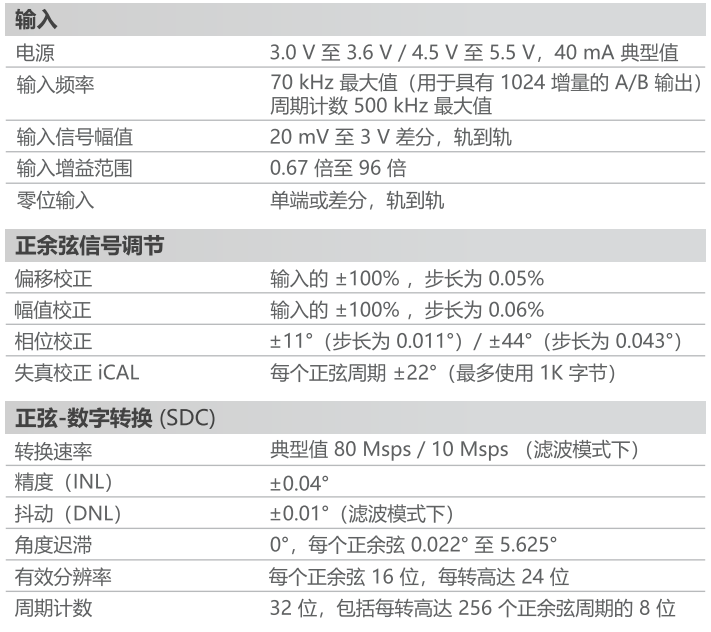

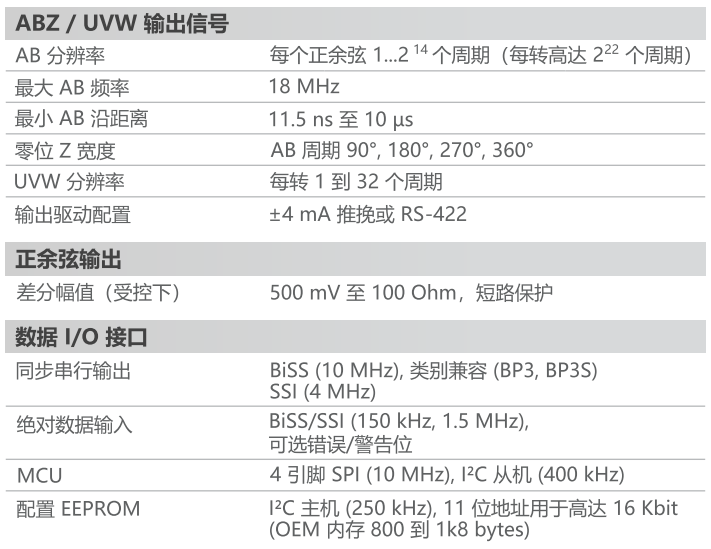

主要規格

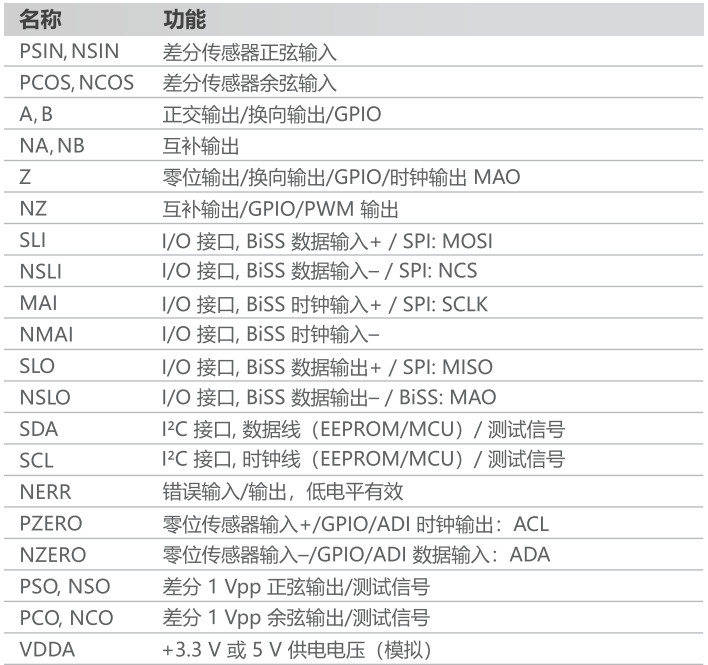

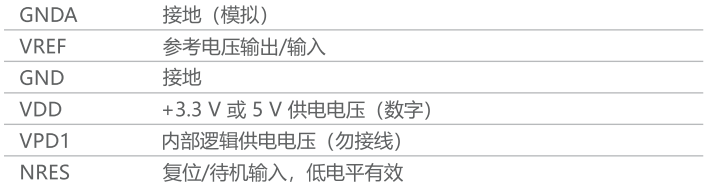

引腳功能

高級特性

◆運行監控:輸入電平、頻率過載、

配置損壞、溫度過高、外部系統錯誤

◆多達 8 個通用 I/O 引腳

◆14 位 PWM 角度輸出

◆12 位溫度傳感器，帶可編程報警功能

◆通過I2C 進行二級設備訪問

◆通過模擬/數字測試信號支持校準

◆GUI 軟件支持的自校準，便于生產調試

◆低功耗(200 μA)，復位/待機模式下
