Microchip Technology RNWF02附加板是一款高效、低成本的開發平臺，用于評估和演示RNWF02PC低功耗Wi-Fi ? 模塊的特性和功能。 該附加板符合mikroBUS標準，而且包含一個板載MCP2200 USB轉UART轉換器，可實現開箱即用評估。控制接口所需的信號連接到附加板的板載連接器，以實現靈活性和快速原型設計。該附加板可輕松插入主機板，由主機微控制器單元（MCU）通過UART接口以AT命令進行控制。

數據手冊：*附件：Microchip Technology RNWF02附加板數據手冊.pdf

特性

• RNWF02PC低功耗2.4GHz IEEE^?^ 802.11b/g/n兼容Wi-Fi模塊
• 由3.3V電源供電：通過USB Type-C ^?^ （從主機PC獲得的默認3.3V電源）或通過使用mikroBUS接口的主機板供電
• 在PC配套模式下，可通過板載USB轉UART串行轉換器實現輕松快速的評估
• 使用mikroBUS插座的主機配套模式
• 通過mikroBUS接口提供Microchip Trust&Go CryptoAuthentication? IC，實現安全應用
• 用于電源狀態指示的LED
• 硬件支持3線PTA接口，支持藍牙^?^ 共存

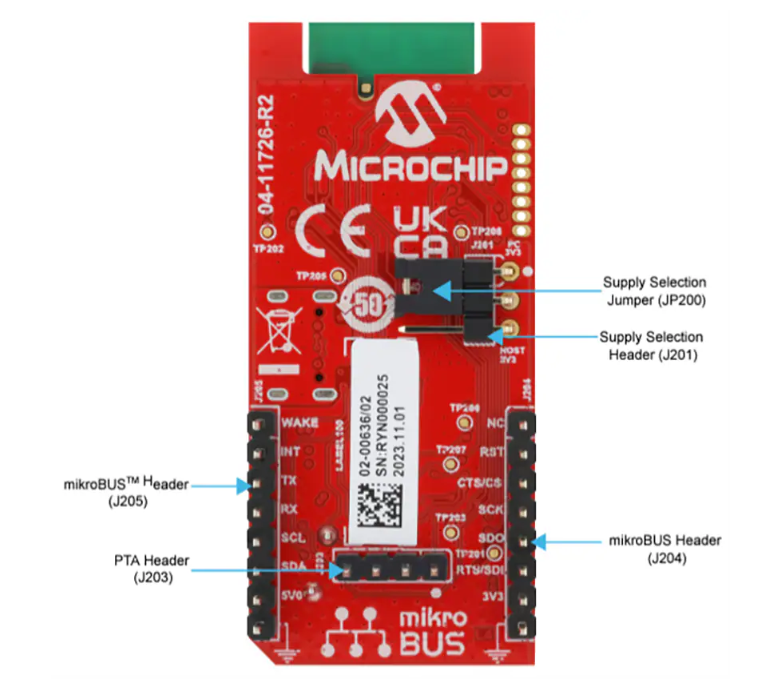

概述

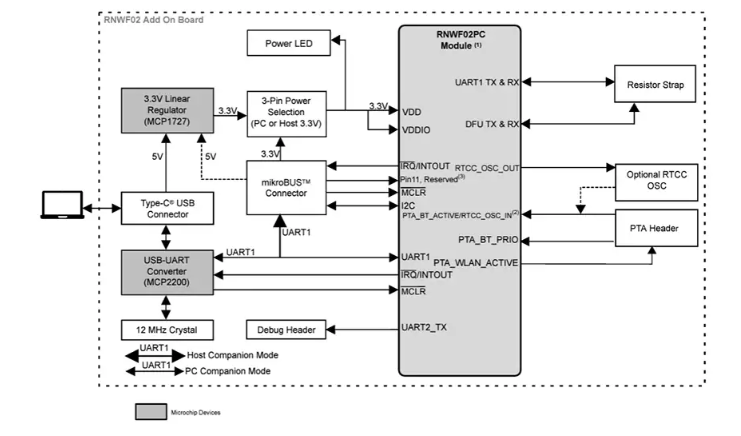

框圖

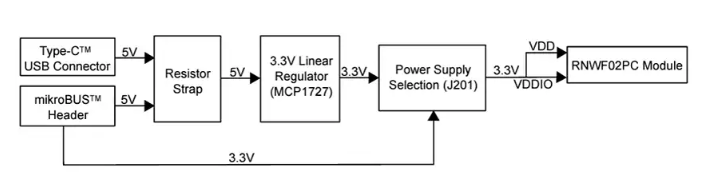

電源框圖

RNWF02附加板技術解析與開發指南?

一、硬件架構與核心特性

?1.1 模塊化設計?

• ?核心組件?：RNWF02PC低功耗Wi-Fi模塊（802.11b/g/n）、MCP2200 USB-UART轉換器、MCP1727 LDO穩壓器
• ?接口標準?：支持mikroBUS?插座，兼容主機MCU板快速接入
• ?雙供電模式?：
  • ?默認模式?：通過USB Type-C?從主機PC獲取3.3V電源
  • ?主機模式?：通過mikroBUS接口由外部MCU板供電

?1.2 關鍵功能?

• ?安全連接?：集成Trust&Go加密認證IC，支持云端安全通信
• ?藍牙共存?：3線PTA接口（J203）實現Wi-Fi/藍牙硬件級協同
• ?調試支持?：Debug UART接口（J208）輸出模塊日志（波特率460800）

二、開發模式與配置

?2.1 PC伴侶模式?

• ?連接方式?：通過USB Type-C直連PC，使用MCP2200實現虛擬串口通信
• ?終端配置?：
  • 波特率：230400
  • 數據格式：8位數據位，無校驗，1位停止位
• ?AT指令控制?：支持MQTT連接、數據發布/訂閱等操作

?2.2 主機伴侶模式?

• ?硬件要求?：需搭配支持mikroBUS的MCU板（如SAM E54 Xplained Pro）
• ?引腳映射?：| mikroBUS引腳 | RNWF02PC功能 |
  | -------------- | ------------------------ |
  | RST | 模塊復位（MCLR） |
  | TX/RX | UART1_TX/UART1_RX |
  | INT | 中斷信號（IRQ/INTOUT） |
