Microchip Technology WINCS02附加板是一款高效、低成本的開發平臺，用于評估和演示Microchip低功耗Wi-Fi^?^ WINCS02PC模塊的特性和功能。該附加板符合mikroBUS?標準。Microchip Technology WINCS02附加板可輕松插入主機MCU板，并由主機微控制器單元 (MCU) 通過SPI控制功能API/驅動器。

數據手冊：*附件：Microchip Technology WINCS02附加板數據手冊.pdf

特性

• WINCS02PC低功耗2.4GHz IEEE^?^ 802.11b/g/n兼容Wi-Fi^?^ 模塊
• 由主機板通過mikroBUS?連接器（默認電源）提供3.3V電壓供電，或由PC通過USB Type-C?接口供電
• 使用mikroBUS插座的主機配套模式
• 用于電源狀態指示的LED
• 通過mikroBUS接口為安全應用提供Microchip Trust&Go CryptoAuthentication IC
• 硬件支持3線PTA接口，以支持BLUETOOTH^?^ 共存
• USB轉UART轉換器，使用Microchip MCP2200調試UART

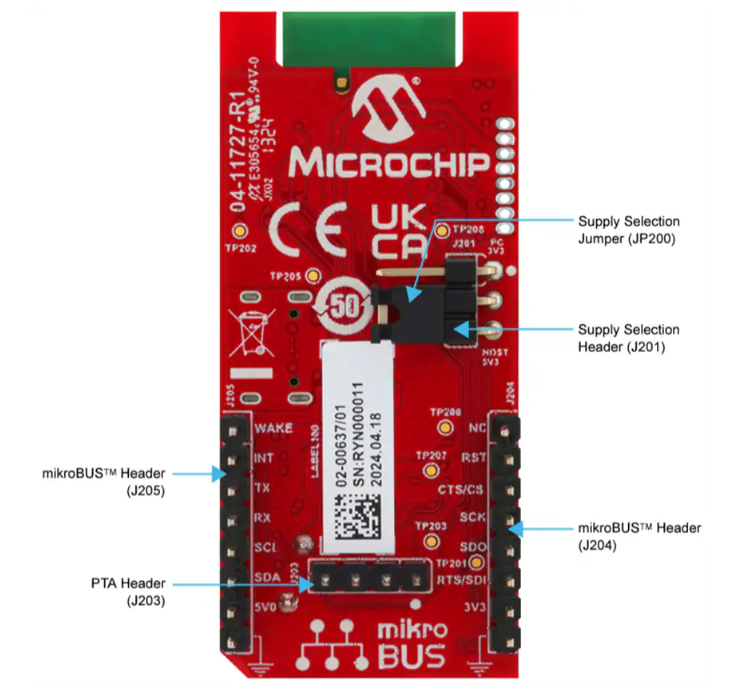

概述

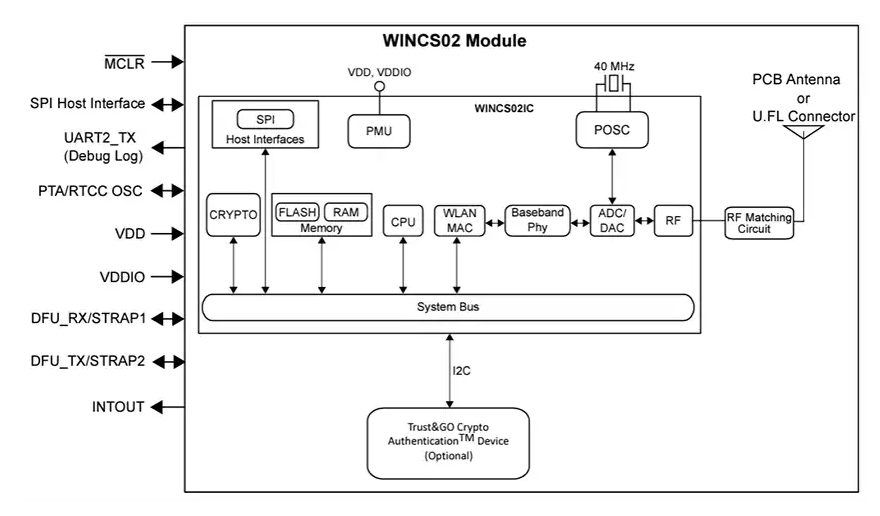

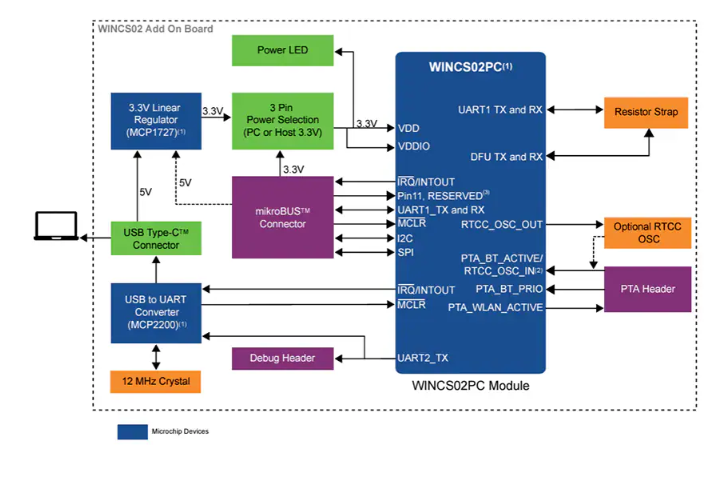

框圖

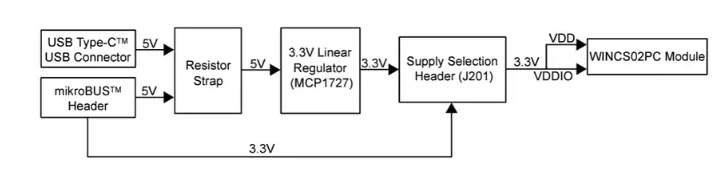

電源框圖

WINCS02附加板技術解析與開發指南?

?一、核心功能與硬件架構?

1. ?模塊特性?
   • 搭載WINCS02PC Wi-Fi模塊，支持802.11b/g/n協議，集成加密芯片（Microchip Trust&Go）
   • 雙電源設計：默認通過mikroBUS?接口的3.3V供電，可選USB Type-C或外部5V輸入（需LDO轉換）
   • 硬件接口：SPI主控、三線PTA協處理器（藍牙/Wi-Fi共存）、調試UART及RTCC振蕩器（可選）
2. ?硬件框圖解析?
   • ?電源管理?：MCP1727 LDO穩壓器提供3.3V輸出，跳線(JP200)切換電源模式（見表3-2）
   • ?通信接口?：
     • mikroBUS雙排針（J204/J205）支持SPI/I2C/UART
     • 調試UART通過MCP2200芯片實現USB轉串口功能（波特率460800）

?二、開發環境搭建?

1. ?硬件準備?
   • 主機板要求：需匹配mikroBUS插座（如AVR128DB48或SAM E54 Xplained Pro套件）
   • 可選配件：USB Type-C線纜、SQI SUPERFLASH編程器
2. ?軟件工具鏈?
   • MPLAB? X IDE（v6.15+） + Harmony框架
   • 驅動示例：參考Microchip-MPLAB-Harmony/wireless_apps_rnwf倉庫

三、調試與生產建議?

1. ?固件更新路徑?
   • 串口DFU：通過UART1上傳固件（引腳14/19）
   • OTA升級：需主機MCU配合實現無線更新
2. ?認證注意事項?
   • 該板已通過FCC/ISED/CE認證，但最終產品需重新認證天線設計
   • 射頻測試時需確保天線間距≥8cm（FCC要求）

?四、擴展應用場景?

• ?物聯網邊緣設備?：結合Trust&Go芯片實現安全云連接
• ?工業控制?：利用PTA接口解決2.4GHz頻段多協議干擾問題
• ?快速原型開發?：通過mikroBUS兼容第三方傳感器模塊
