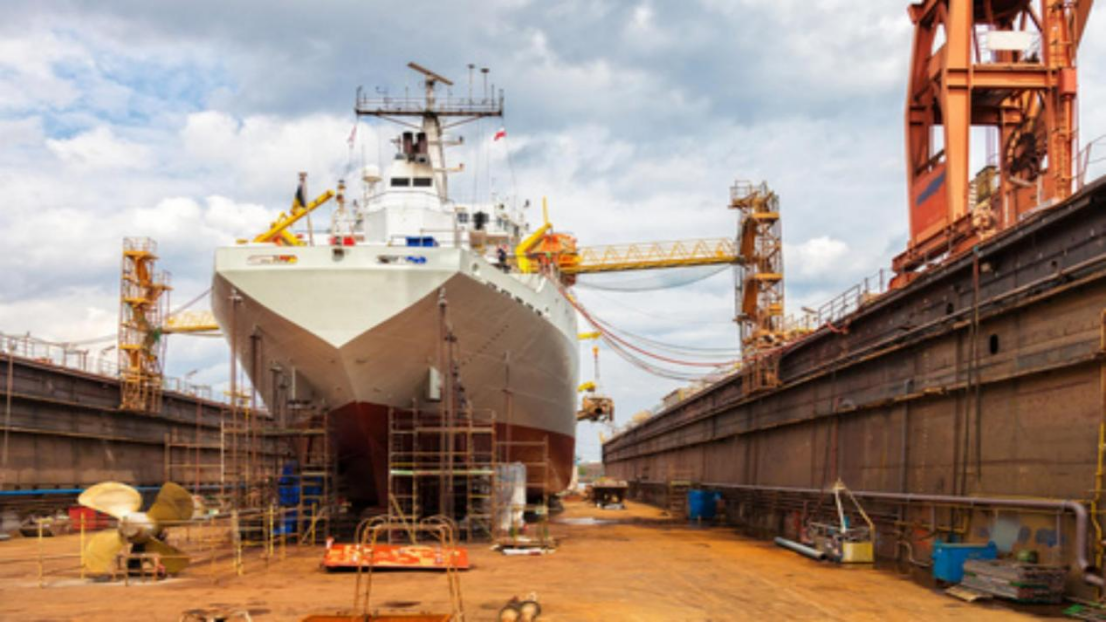

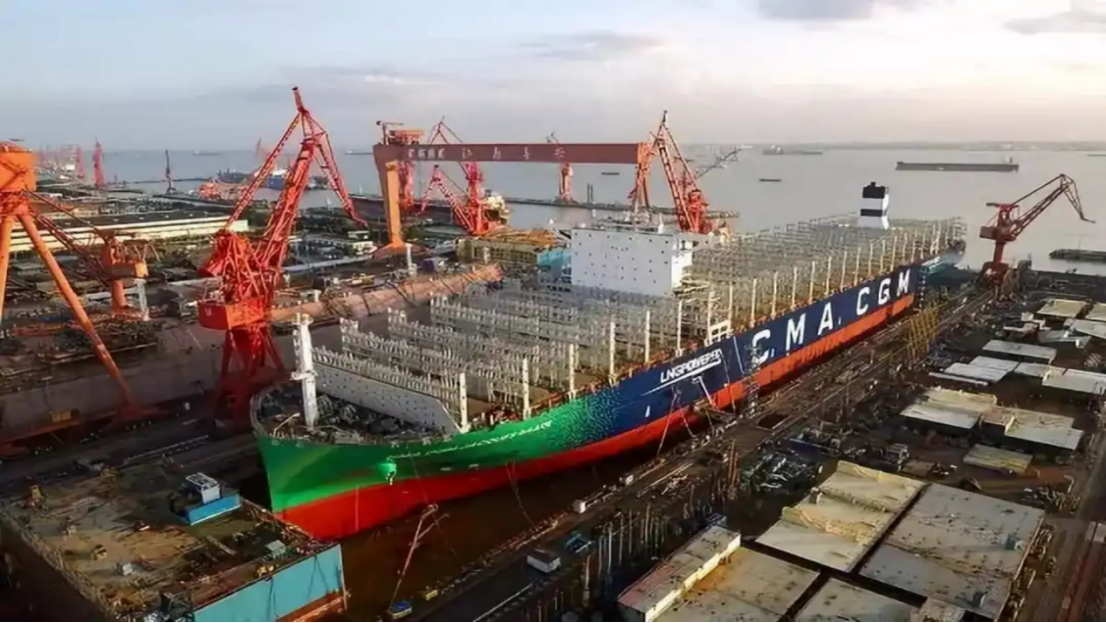

在造船廠、重型機械廠等工業環境中，大型龍門吊、焊接平臺等重型設備頻繁啟動，瞬時電流可達正常工作電流的5-7倍，對供電系統構成巨大挑戰。變電柜作為電力分配的關鍵節點，需要實時監控其運行狀態，確保承受巨大的沖擊負荷。在這一過程中，PROFIBUS-DP主站與Modbus-RTU之間的協議轉換技術發揮著至關重要的作用。

協議差異與轉換需求

PROFIBUS-DP是德國標準的現場總線協議，具有高速、確定性的特點，廣泛應用于PLC與分布式I/O設備之間的通信。而Modbus-RTU作為一種串行通信協議，因其簡單、開放的特點，被眾多變電柜中的智能儀表、電力監測設備所支持。

在典型的工業現場，上層控制系統（如PLC）往往采用PROFIBUS-DP網絡，而變電柜內的多功能電力表、保護裝置等則多支持Modbus-RTU協議。這種協議差異使得兩者無法直接通信，需要通過協議轉換網關實現數據互通。

系統架構與實現方式

在實際應用中，PROFIBUS-DP主站轉Modbus-RTU網關充當了橋梁角色。網關作為PROFIBUS-DP網絡上的從站，同時作為Modbus-RTU網絡的主站，完成兩種協議間的數據映射與轉換。

具體實現上，網關內部建立了數據映射表，將Modbus-RTU設備中的寄存器地址映射到PROFIBUS-DP的輸入輸出區域。當PROFIBUS-DP主站發出數據請求時，網關自動向連接的Modbus-RTU設備查詢數據，并將結果返回給主站；反之，當主站需要向Modbus設備寫入數據時，網關也會完成相應的協議轉換。

在重工業環境的應用價值

在造船廠、重型機械廠等場景中，這一協議轉換技術帶來了多重價值：

1. 實時監測變電柜參數，包括電壓、電流、功率、電能質量等，為大型設備的啟停管理提供數據支持；
2. 實現對沖擊負荷的預警和保護，當檢測到異常電流時，系統可及時采取保護措施；
3. 充分利用現有設備，無需更換支持PROFIBUS-DP的變電柜表計，降低了改造成本；
4. 提高系統集成度，使得不同協議的設備能夠統一接入上層監控系統。

實施要點與注意事項

實施PROFIBUS-DP到Modbus-RTU的協議轉換時，需注意以下幾點：

• 合理配置網關參數，包括PROFIBUS-DP站地址、通信速率以及Modbus-RTU的串口參數；
• 正確映射數據地址，確保PROFIBUS-DP主站能夠準確訪問Modbus設備中的數據；
• 考慮工業環境的電磁干擾，采取適當?shù)钠帘未胧?，保證通信穩定性；
• 針對大型設備啟動時的特殊工況，設置合適的數據采集周期，平衡實時性與系統負載。

通過疆鴻智能PROFIBUS-DP主站到Modbus-RTU的協議轉換，工業用戶能夠構建更加靈活、可靠的監控系統，為大型設備的穩定運行提供有力保障，同時在重工業環境的苛刻條件下實現高效的能源管理。
