在設計LED驅動方案時，如何確保在寬電壓輸入下依然穩定輸出？如何實現靈活無閃爍的調光？又該如何在緊湊的空間內集成強大的驅動與完備的保護功能？

FP7208作為一款專為LED驅動器設計的升壓拓?fù)溟_關調節器，集成了多項關鍵功能以提升系統性能與設計靈活性。該芯片內置門驅動引腳，可直接控制外部N-MOSFET，簡化電路設計。其誤差放大器非反相輸入端連接至0.2V精密參考電壓，確保電流控制精度。
其支持通過外部電容設定軟啟動時間，有效抑制啟動沖擊電流，并通過外部電阻實現過電壓保護，增強系統可靠性。LED電流可通過EN引腳進行調節，該引腳兼容直流電壓與PWM信號輸入，并內置PWM濾波器，無需外置元件即可實現平滑的亮度控制。

參數表

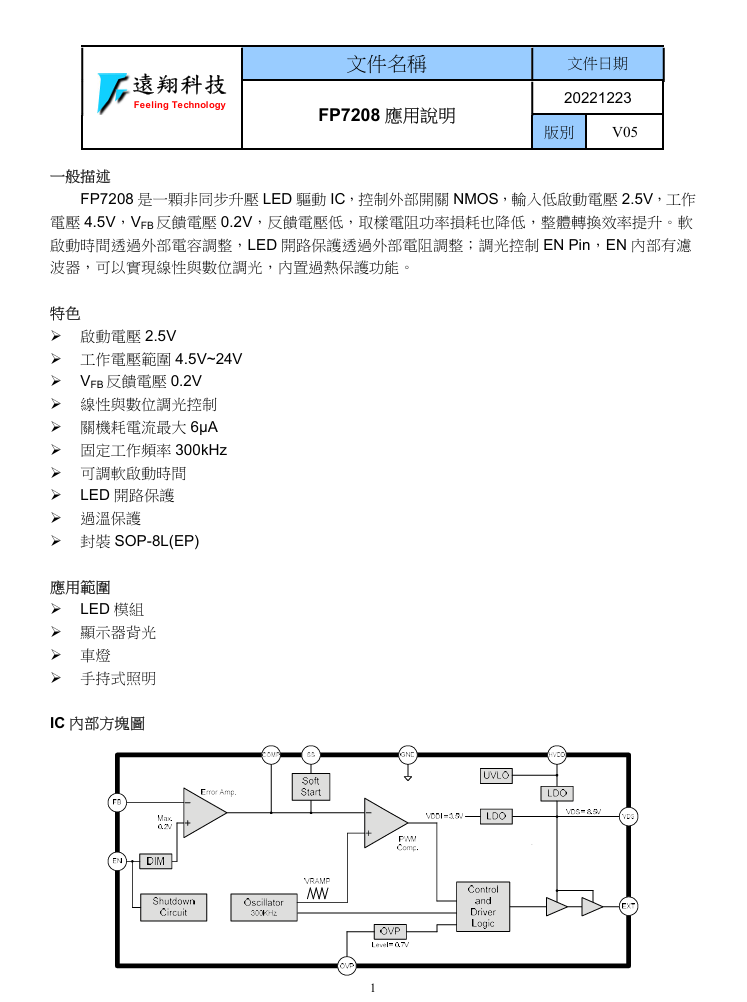

應用規格書：

應用規格書

其特性使其尤為適用于多種高性能照明方案，以下是四個典型應用場景：

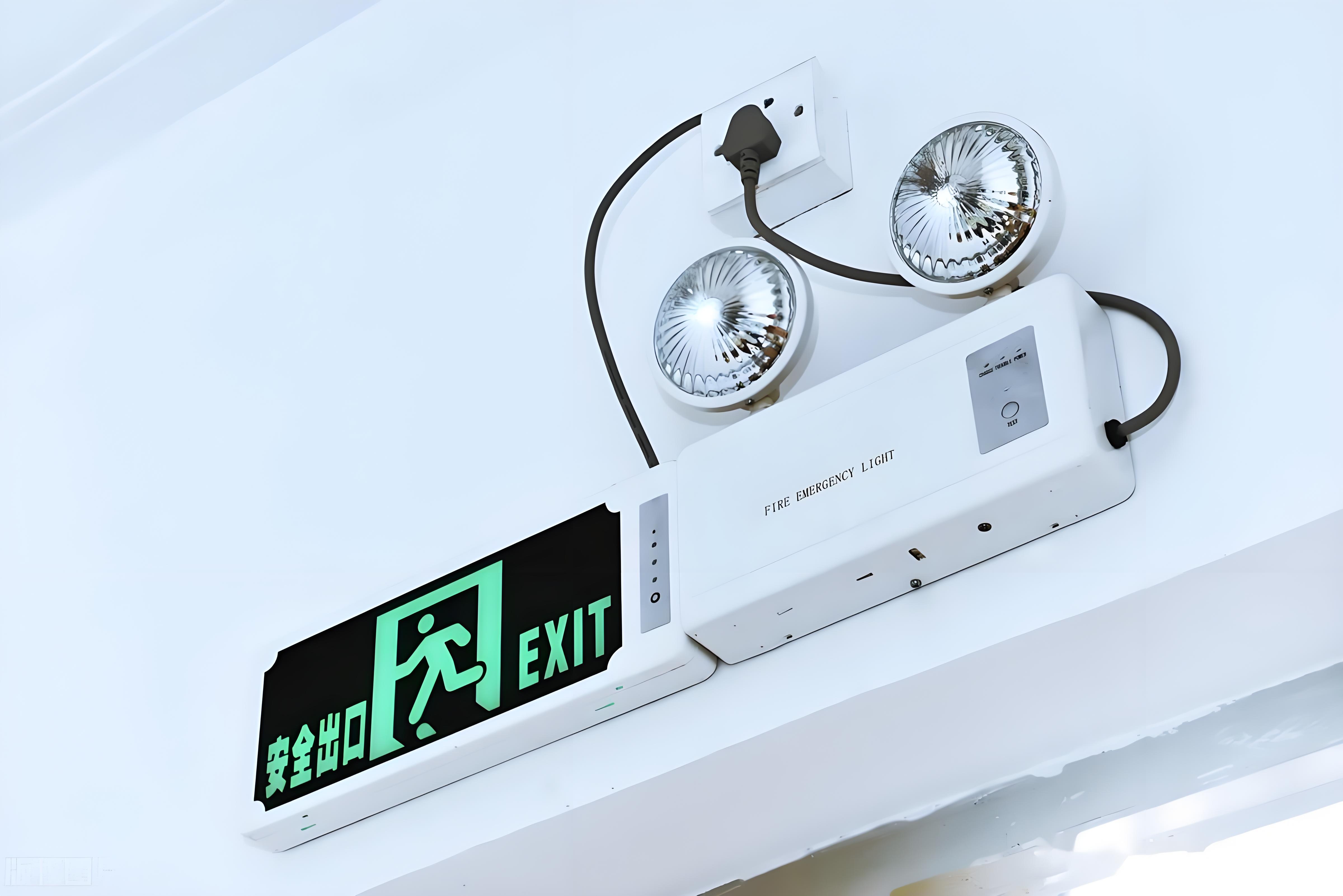

應急照明系統:
低至2.5V的啟動電壓和僅6uA的超低待機電流，在異常情況下斷電時，電池通過FP7208升壓恒流驅動應急燈，作為臨時光源照明。

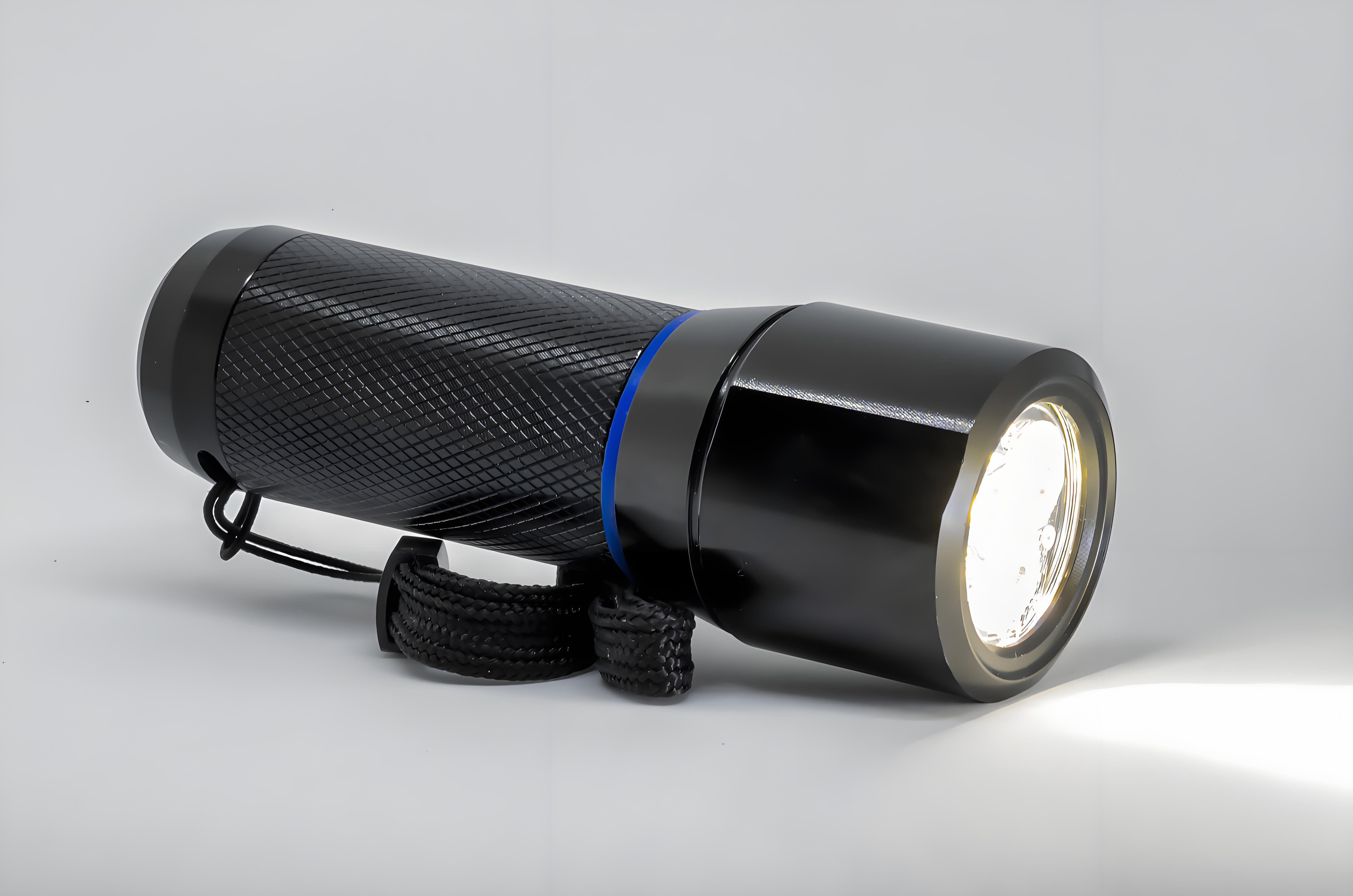

大功率手電筒:
FP7208內置門驅動引腳，可直接驅動外部N-MOSFET，將電池電壓升壓，以滿足驅動大功率LED燈珠所需的電壓與電流需求 。

專業攝影補光燈:
在攝影補光燈應用中，充分發揮了FP7208先進的調光功能。該芯片通過驅動RGBWY五路獨立LED燈珠，支持靈活多樣的色溫與顏色切換。其EN引腳兼容DC電壓和PWM信號輸入，內部集成PWM濾波器，無需外接元件即可實現平滑無閃爍的亮度調節，從而精確控制各色LED的發光比例，呈現出豐富且準確的色彩與色溫效果。

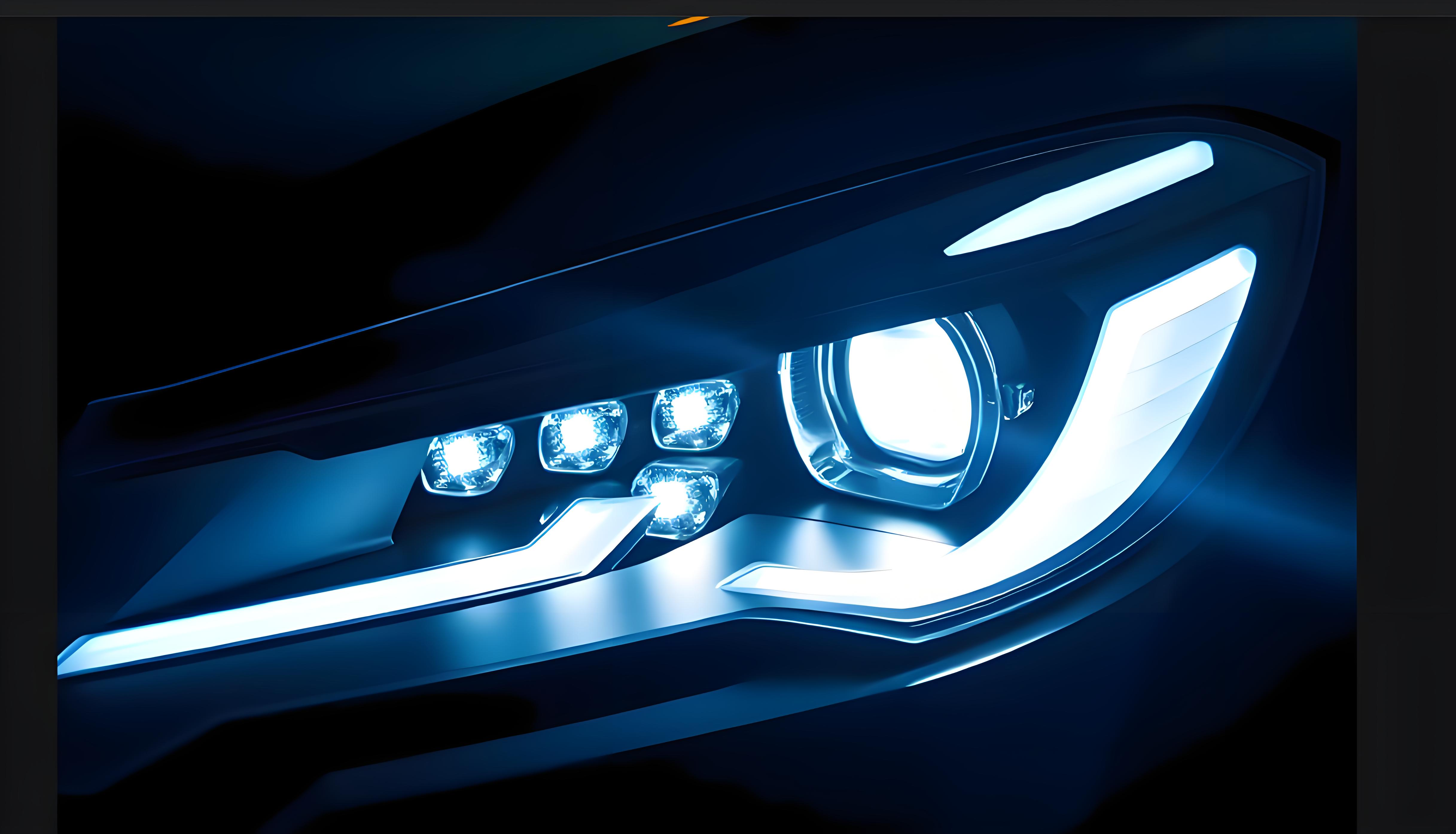

汽車車燈驅動:
在汽車車燈升壓驅動模塊中，F(xiàn)P7208負責升壓恒流輸出驅動車燈。針對汽車電源復雜的電壓環境，其2.5-24V的寬輸入電壓范圍確保了良好的適應性。此外，通過外部電阻可編程的過電壓保護（OVP）功能，能有效抑制因負載突降等產生的浪涌電壓，從而為車燈提供極其穩定可靠的驅動，保障行車安全。

如果您有進一步的技術探討或方案定制需求，歡迎隨時聯系我們雅欣工程師團隊~
