Microchip Technology SAM9X75 800MHz ARM926 MPU是一款基于CPU的高性能嵌入式處理器。 Microchip Technology SAM9X75 MPU提供強大的連接選項，如MIPI接口、帶2D圖形的LVDS、MIPI-CSI-2攝像頭支持、帶TSN功能的千兆以太網和用于用戶界面應用的CAN-FD。 安全功能包括篡改檢測、安全啟動、密鑰存儲、TRNG、PUF和加速AES/SHA加密。

數據手冊：*附件：Microchip Technology SAM9X75 800 MHz ARM926 MPU數據手冊.pdf

特性

• 800MHz ARM926EJ-S內核，266MHz系統/內存總線
• 32 kB數據緩存和32 kB指令緩存
• 64 kB內部SRAM
• 16位DDR數據總線
• 24位LCD控制器，覆蓋層分辨率高達1024x768
• 2D圖形引擎
• 內置D類放大器
• MiPi顯示接口
• LVDS顯示接口
• RGB 24位顯示接口
• MIPI相機接口
• 單個10/100/1G以太網
• 一個四通道/八通道SPI控制器
• 13個FLEXCOM（USART、SPI和TWI/I^2^C）
• 兩臺高速USB主機 + 一臺高速主機或設備
• 通過片上安全密鑰存儲 (OTP) 實現安全啟動
• 硬件加密引擎（TDES、AES和SHA）
• 符合FIPs標準的真實隨機數生成器 (TRNG)
• 防篡改物理保護，8個篡改檢測引腳
• 免費主流Linux?發行版
• MPLAB? X集成開發環境和MPLAB? Harmony v3
• TFBGA240封裝，11mm x 11mm，0.65mm間距 - 露出焊球大量減少
• 電源/GND焊球的分布可實現最佳去耦

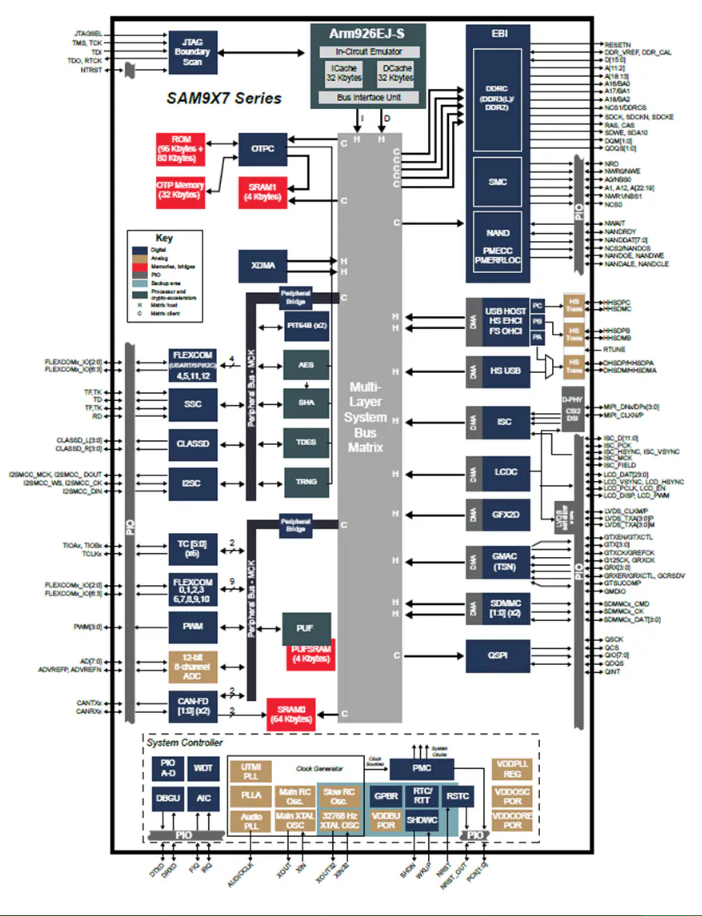

框圖

Microchip SAM9X75：面向高性能嵌入式應用的 Arm926EJ-S MPU

概述

Microchip 的 SAM9X75 是一款基于 Arm926EJ-S 內核 的高性能嵌入式微處理器，主頻高達 800 MHz ，具備豐富的外設接口和強大的安全功能，適用于工業控制、人機界面、物聯網網關等復雜應用場景。

核心特性

處理器與內存

• Arm926EJ-S 內核 ，支持 Arm/Thumb 指令集，集成 32 KB I-Cache 和 32 KB D-Cache
• 內置 64 KB SRAM 、 176 KB ROM ，支持安全啟動
• 外部存儲器接口：
  • DDR3(L)/DDR2 控制器，最高 266 MHz
  • 支持 16 位靜態存儲器與 8 位 NAND Flash（帶 ECC）

圖形與顯示

• LCD 控制器 ，支持 XGA（1024x768）分辨率，支持疊加、旋轉、縮放
• 支持 LVDS 、RGB 和 MIPI-DSI 接口
• 集成 2D 圖形加速器 ，支持 BLT、透明混合、ROP4 等操作

連接性與通信

• 千兆以太網 MAC ，支持 TSN 和 IEEE-1588
• 3 個高速 USB 主機 + 1 個高速 USB 設備
• 2 路 CAN-FD 控制器，支持時間戳
• 13 個 FLEXCOM ，可配置為 UART、SPI 或 I2C
• Quad/Octal SPI 控制器，支持高速串行閃存

圖像與音頻

• 圖像傳感器控制器（ISC） ，支持 MIPI CSI-2 和 12 位并行接口
• I2S 多通道控制器 ，支持 TDM
• Class D 音頻放大器 ，支持單端或橋接負載

安全功能

• 硬件加密引擎 ：AES（256位）、TDES、SHA（SHA-1 至 SHA-512）
• 真隨機數發生器（TRNG） ，符合 NIST 標準
• 物理不可克隆功能（PUF） ，用于安全密鑰生成與管理
• 安全啟動 ，支持 HMAC/RSA/AES-CMAC 認證
• 篡改檢測 ，支持 RTC 時間戳與密鑰清除

電源管理

• 支持多種低功耗模式：備份模式、ULP0、ULP1
• 推薦使用 MCP16502/16501 PMIC ，提供多路 DC-DC 和 LDO 輸出
• 工作溫度范圍：-40°C 至 +105°C

系統架構

SAM9X75 采用多層 AHB 總線矩陣（MATRIX），支持 14 個主機和 12 個從機，可實現高并發訪問，提升系統吞吐量。其外設映射在地址空間的高 256 MB 區域，便于統一管理。

安全與可靠性

• 支持 IEC 60730 Class B 認證，具備看門狗、時鐘監控、內存保護等安全機制
• 外設配置寄存器支持寫保護，防止誤操作
• 支持外部存儲器加密與即時解密（on-the-fly scrambling）

開發支持

• 支持 MPLAB? X IDE 與 Harmony 開發框架
• 可運行 Linux? 系統
• 提供 Ensemble Graphics Toolkit ，加速 GUI 開發

封裝與引腳

• TFBGA240 封裝，11x11 mm，0.65 mm 間距
• 多達 106 個可編程 I/O ，支持多種外設復用

應用領域

• 工業自動化 HMI
• 智能家居網關
• 醫療設備控制面板
• 交通與能源管理系統
