Xfilm埃利測量通過高精度電阻檢測技術助力TOPCon電池工藝革新。針對傳統Ag/Al漿料在DH85濕熱環境下鋁腐蝕引發的接觸電阻暴增（ΔRs=13,000%）與PCE衰減92%問題，借助Xfilm的高靈敏度電阻檢測系統賦能激光輔助燒結技術（JSIM）采用無鋁漿料體系，結合低溫?zé)Y(jié)工藝使DH85測試中PCE衰減率降至3.6%，F(xiàn)F損失減少86%。SEM-EDS界面分析證實JSIM技術有效消除鋁腐蝕，接觸電阻波動率<±5%，為T(mén)OPCon量產提供穩定可靠的接觸界面解決方案。

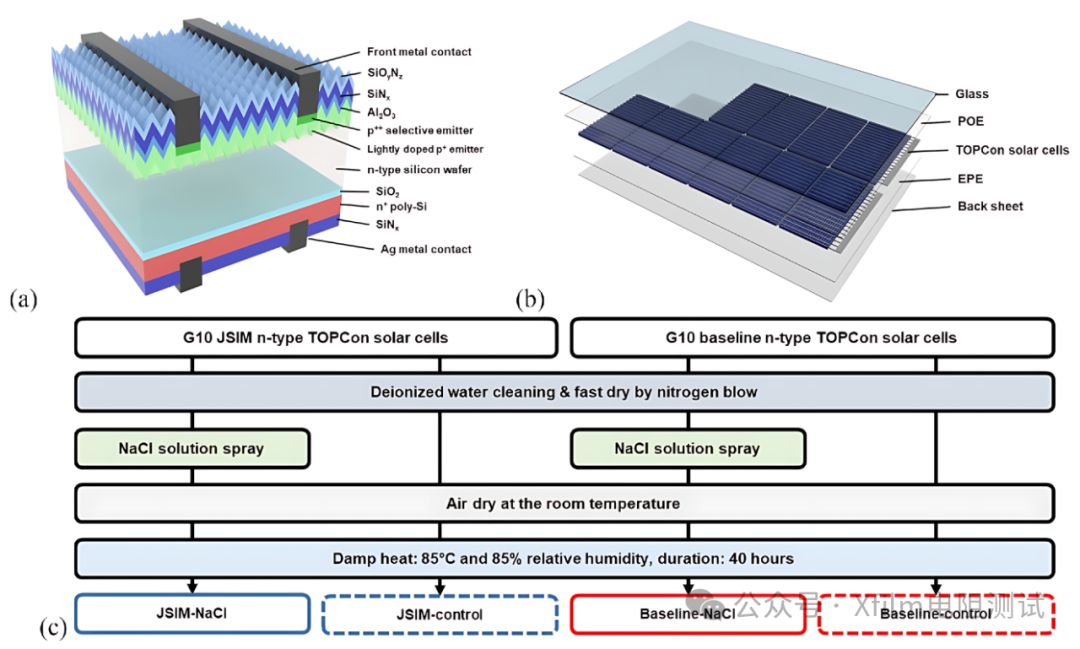

圖1 (a)TOPCon太陽能電池示意圖 (b)TOPCon模組 (c)實驗流程

所有實驗樣品均基于G10 n型Cz硅片(182mm×182mm)制備。如圖1(a)所示，實驗組與對照組均采用Jolywood開發的POPAID技術制備TOPCon前驅體，差異主要體現在正面金屬化工藝:JSIM組采用定制化銀漿結合激光輔助燒結(1030nm/1000Hz)形成低阻接觸,而對照組使用傳統Ag/Al漿料。兩組樣本保持相同絲網印刷設計，并封裝成含144半片電池的G-B組件(圖1(b))，封裝材料采用POE/EPE復合結構。

實驗流程如圖1(c)所示:電池經去離子水清洗、氮?dú)飧稍锖螅ㄟ^(guò)0.3g 0.9wt% NaCl溶液噴灑模擬污染環境，垂直放置于PTFE盒中避免交叉污染。DH85測試在恒溫恒濕箱中進行，每10小時進行室溫循環。電性能測試分別采用Halm在線系統(產線端)和LOANA系統(加速測試端)，組件輸出通過GIV-200DS2616閃測儀評估。結合PL/RS成像、TLM接觸電阻測試及冷凍FIB-SEM截面分析(圖7)系統研究性能退化機制，EDS分析揭示鋁腐蝕動力學。

“

實測對比：JSIMvs傳統工藝

/Xfilm

• 電池性能

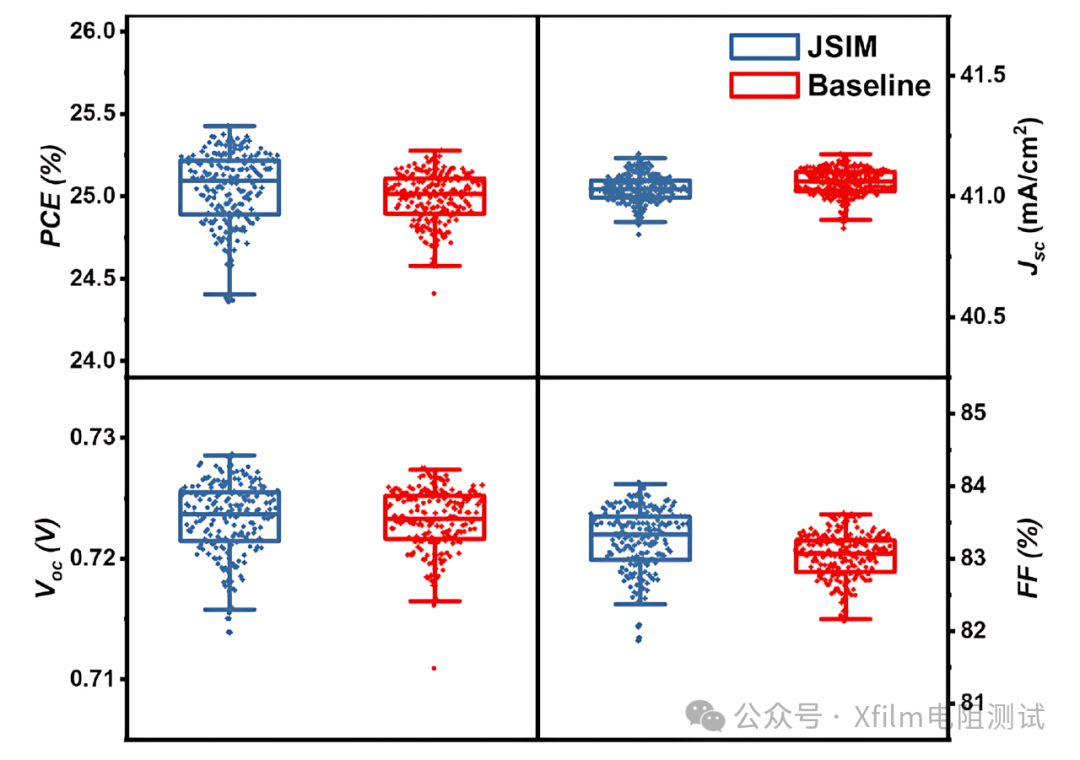

圖2 JSIM和基線電池生產線中I-V相關參數的箱線圖

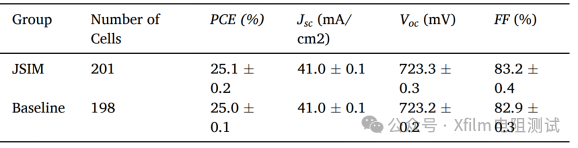

表1JSIM和基準TOPCon太陽能電池的批次平均I-V結果

圖2和表1展示了JSIM和基準TOPCon太陽能電池的I-V測試結果。JSIM電池平均PCE為25.1%，略高于基線組的25.0%。兩者JSC（41.0mA/cm2）和VOC（723.3mV）接近，但JSIM填充因子（FF=83.2%）優于基線（FF=82.9%），表明激光輔助燒結工藝提升了金屬-半導體接觸質量。

加速DH85測試

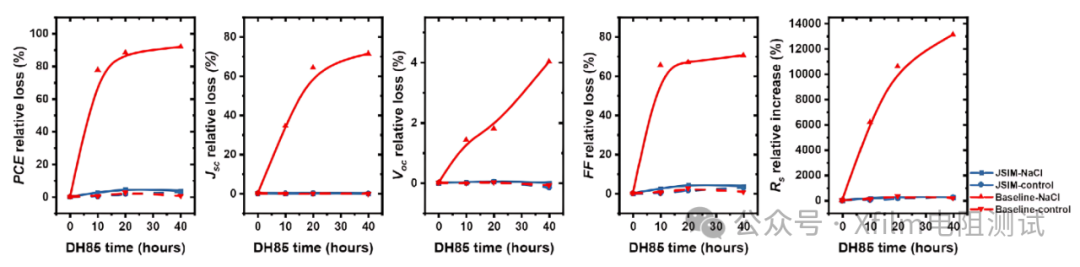

圖3 測試中PCE、Jsc、Voc、FF和Rs的相對變化情況

經40小時DH85測試后，JSIM組性能穩定，而基線TOPCon樣品PCE下降92.0%，其N(xiāo)aCl電池Rs激增1.3×104%，高阻損耗致Jsc降低。JSIM樣本表現優異，PCE僅衰減3.6%，Rs增幅（+240%）顯著低于TOPCon電池。數據表明JSIM結構具有更強濕熱穩定性（圖3）。

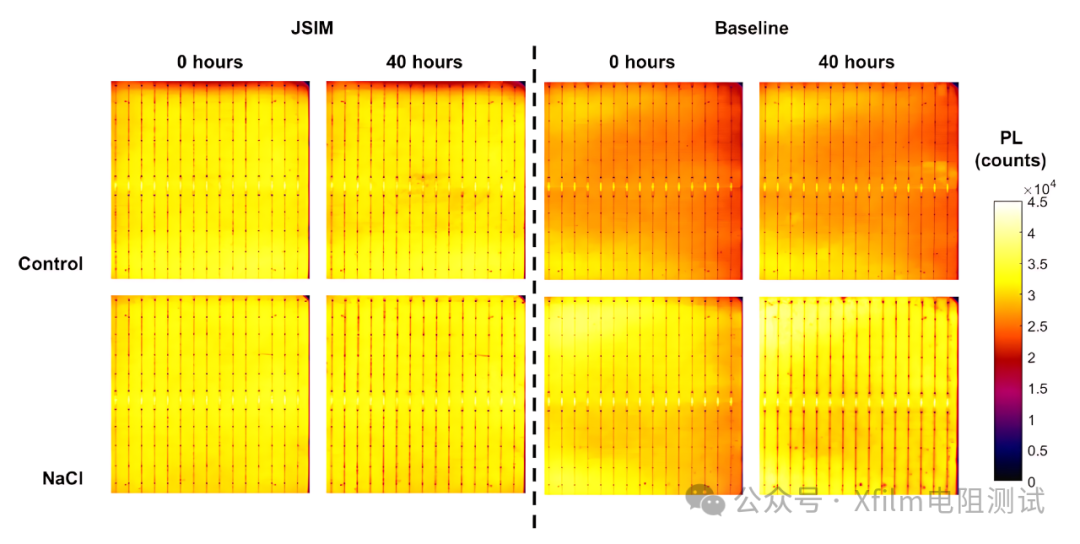

圖4 TOPCon太陽能電池在40小時DH85測試前后的PL圖像

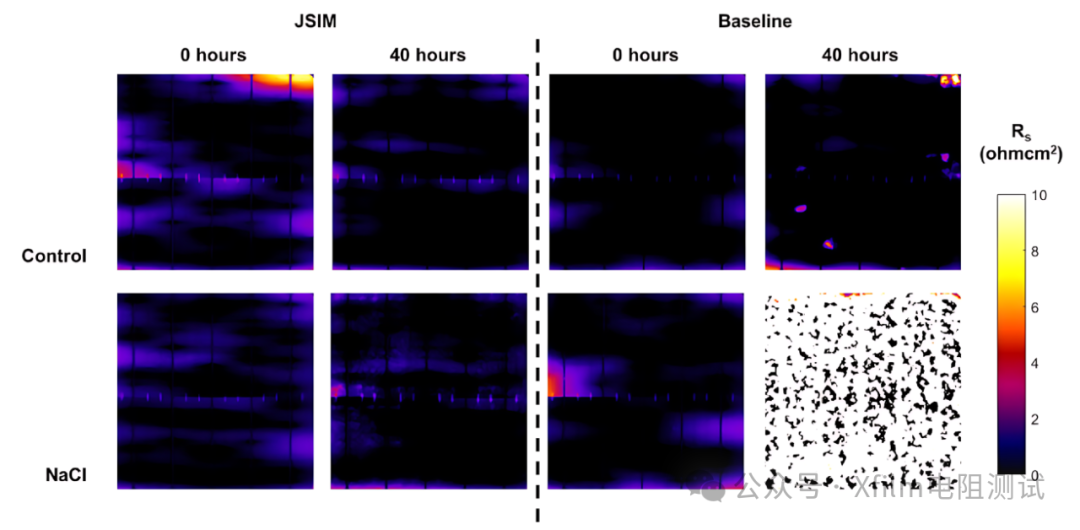

圖

5 TOPCon太陽能電池在40小時DH85測試前后Rs圖像

PL與Rs圖像分析表明，JSIM與基線電池在DH85測試后呈現顯著差異。PL圖像顯示基線電池母線附近出現暗區，表明硅-金屬界面局部復合增加，而JSIM樣本未現整體復合變化。基線NaCl組經40h DH85后Rs全域激增（與圖3 I-V特性惡化關聯），金屬接觸面受NaCl嚴重侵蝕。相比之下，JSIM-NaCl樣本僅局部Rs微增（+240%），接觸面維持低阻態，證實其結構可有效阻隔NaCl腐蝕，使TOPCon電池在濕熱環境中保持穩定電接觸性能。

• 接觸電阻演化

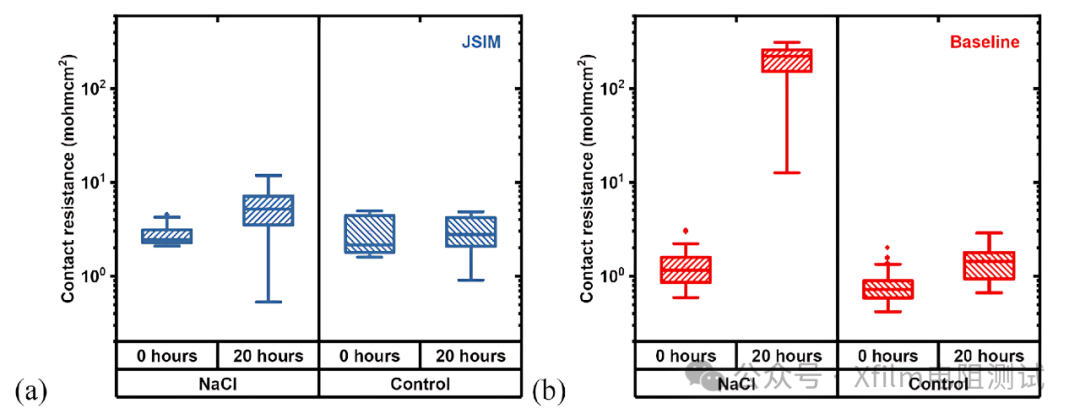

圖6 接觸電阻（ρc）在DH85測試20h前后的對比

20小時DH85測試后，JSIM組接觸電阻（ρc）從2.9mΩ·cm2微增至3.1mΩ·cm2，而基線組ρc從1.3mΩ·cm2劇增至200.6mΩ·cm2（圖6）。數據表明JSIM技術通過無鋁漿料體系與激光工藝協同作用，使抗腐蝕能力提升兩個數量級。

失效機制分析

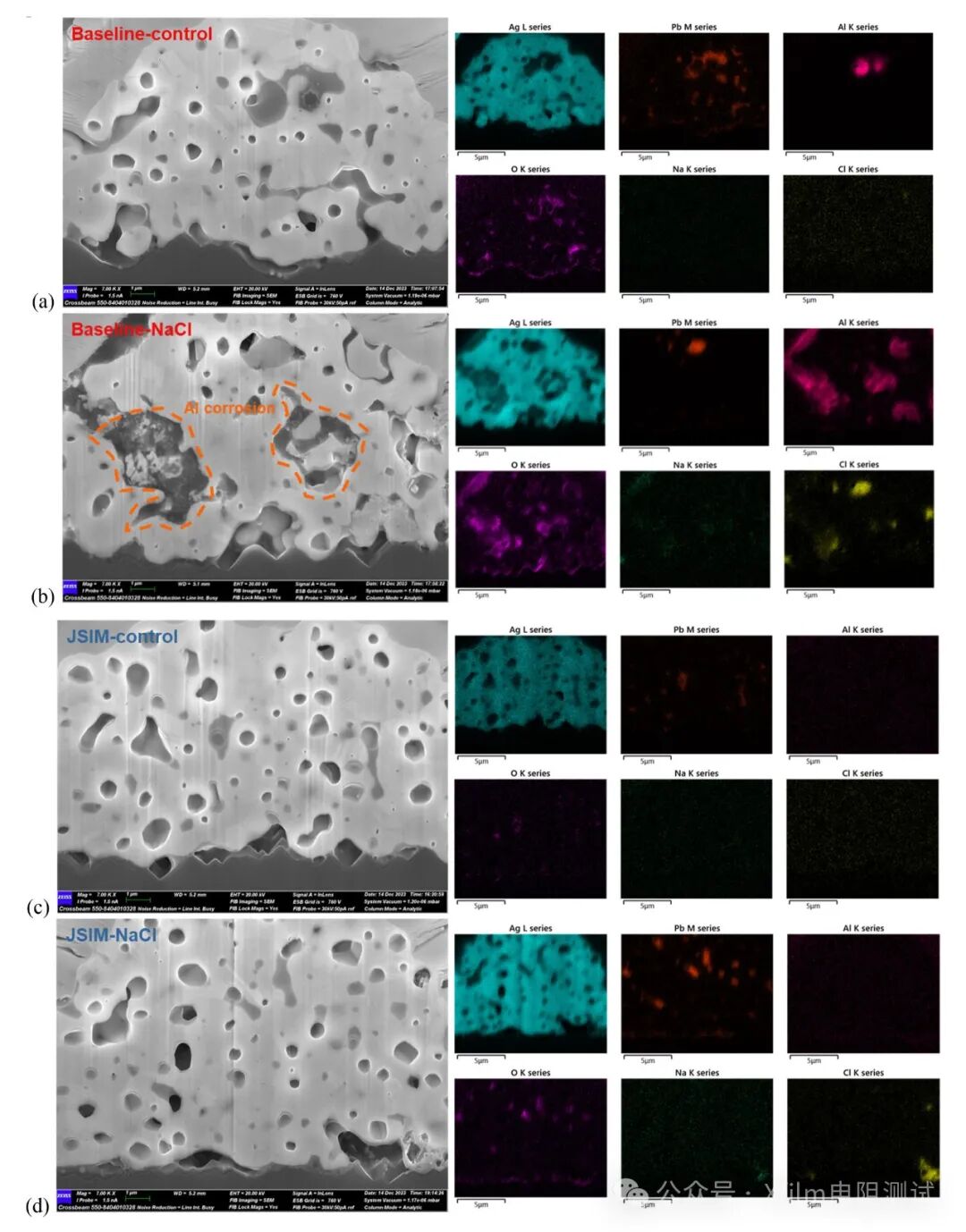

圖740h DH85處理后TOPCon正面樣品截面SEM及元素分布

FIB-SEM截面顯示（圖7）：

◇ 基線電池Al顆粒分散化，EDS檢測到Al-O-Cl腐蝕產物
◇ JSIM電池保持完整Ag接觸界面，無Al殘留
◇ 激光處理形成均勻Ag-Si歐姆接觸，消除電偶腐蝕風險。

模塊級驗證

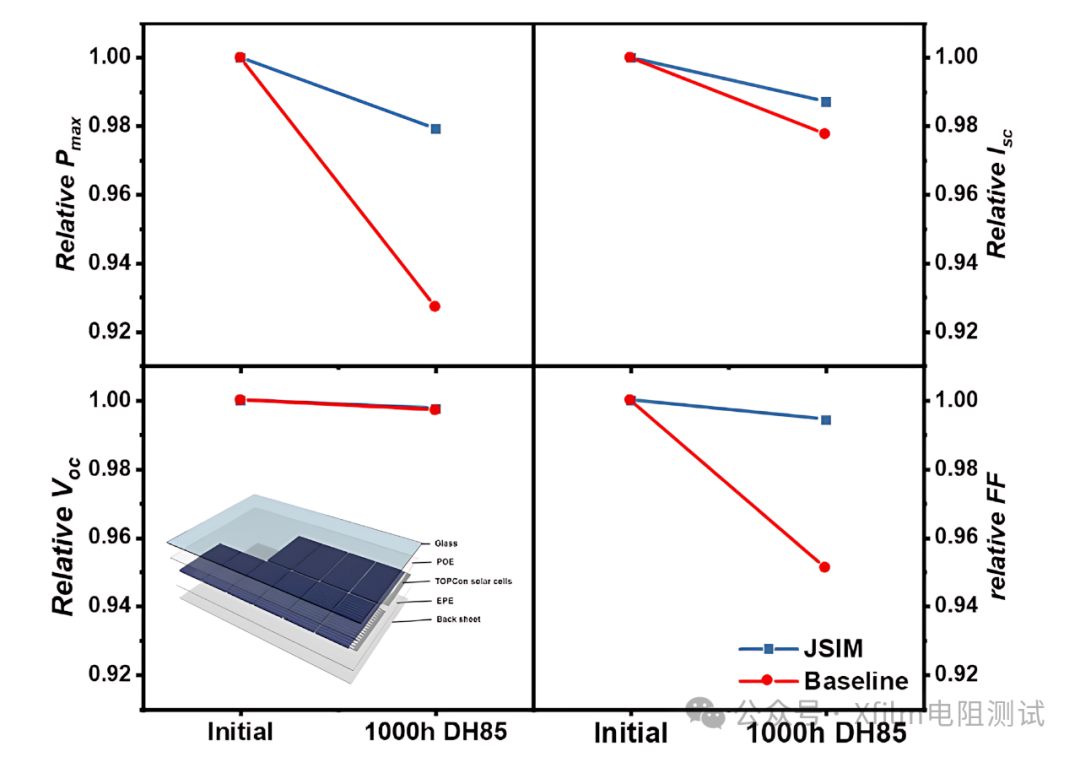

圖8 DH85測試后電池制造的玻璃背板組件的參數相對變化

經1000小時DH85測試后（圖8）：

◇ JSIM模塊Pmax衰減2.1%，F(xiàn)F損失0.6%

◇ 基線模塊Pmax衰減7.3%，F(xiàn)F損失4.9%

電致發光成像（圖9）顯示基線模塊沿焊帶出現失效條紋，JSIM模塊保持均勻發光。

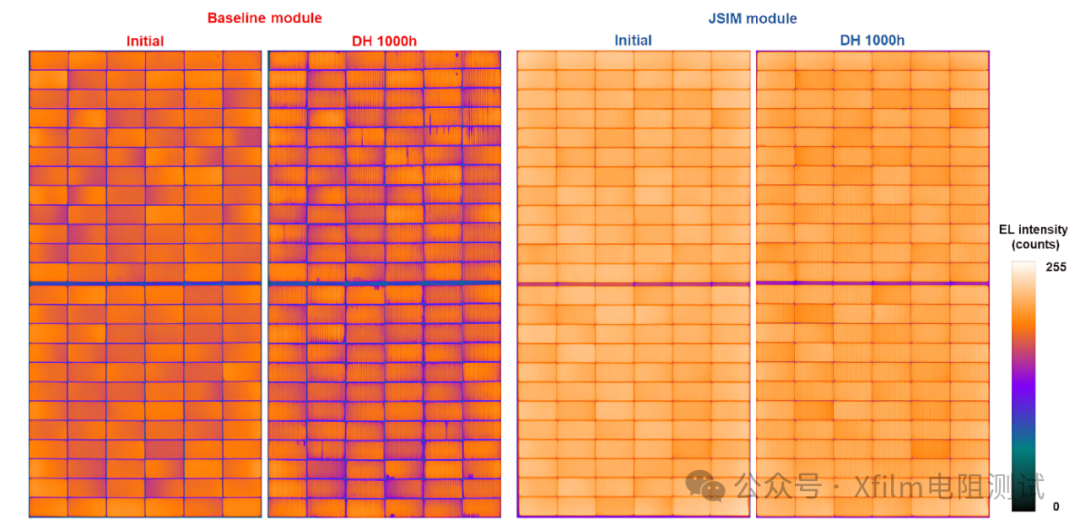

圖9 JSIM和基準模塊在1000小時DH85測試前后的電致發光圖像

該研究證實JSIM技術通過工藝創新（無Al漿料兼容性、接觸穩定性提升）解決了TOPCon電池濕熱失效難題，為低成本高效光伏應用提供關鍵技術支撐。

“

產業變革：光伏技術“可靠+高效”

/Xfilm

JSIM 技術通過優化金屬化工藝，使得接觸界面的電阻更低、穩定性更高，從而有效減少了能量損耗，提高了電池的轉換效率。TOPCon憑借效率與成本的平衡，正加速替代PERC，并成為HJT的有力競爭者。隨著工藝成熟和規模效應釋放，其在光伏市場的地位將日益鞏固，為光伏產業的發展開辟新的篇章。

原文出處：《Enhancing the reliability of TOPCon technology by laser-enhancedcontact firing 》
