Microchip Technology Switchtec? PFX Gen 5扇出PCIe ^?^ 交換機支持多達100個通道、52個端口、26個虛擬交換機分區和48個非透明橋接器 (NTB)。這些交換機為每個端口提供熱插拔與意外插拔控制器、高級錯誤控制、全面診斷和調試功能以及各種I/O接口。典型應用包括數據中心設備、工業服務器、工作站、測試設備、視頻制作和廣播設備、蜂窩基礎設施、接入網絡和城域網絡。

數據手冊：*附件：Microchip Technology Switchtec? PFX Gen 5扇出PCIe?交換機數據手冊.pdf

特性

• 高性能無阻塞第5代交換機：
  • 100通道、84通道、68通道、52通道、36通道和28通道版本
  • 多達48個NTB，可分配給任何端口
  • 借助邏輯非透明 (NT) 互連，可實現更大的拓撲
  • 支持1+1和N+1故障轉移機制
  • 每欄使用直接窗口和多個子窗口進行NT地址轉換
• DMA控制器：
  • 高性能和超低延遲直通DMA引擎
  • 多達64個DMA通道
• 錯誤控制：
  • 所有端口上的高級錯誤報告 (AER)
  • 所有下行端口上的下行端口控制 (DPC)
  • 完成超時合成 (CTS)，可防止由于未完成的非發布事務而導致上行主機出現錯誤狀態
  • 各端口的熱插拔控制器和意外插拔控制器
  • GPIO可配置為不同的電纜/連接器標準
• PCIe接口：
  • 無源、托管和光纜
  • SFF-8644、SFF-8643、SFF-8639、OCuLink及其他連接器
  • 支持SHPC的插槽和邊緣連接器
• 診斷和調試：
  • 實時視覺捕獲
  • 外部環回功能
  • 錯誤、統計數據、性能和TLP延遲計數器
• 外設I/O接口：
  • 支持SMBus的兩線制接口 (TWI)
  • 兼容SFF-8485的SGPIO端口
  • 并行GPIO引腳
  • UART
  • 100/GE MAC端口(RMLLL/GMLLL)
  • JTAG和EJTAG接口
• 高速I/O：
  • PCIe Gen 5 32GT/s
  • 支持PCIe兼容鏈路培訓和手動PHY配置
• 電源管理：
  • 主動狀態電源管理 (ASPM)
  • 由軟件控制的電源管理
• ChipLink診斷工具：
  • 豐富的調試、診斷、配置和分析工具，帶直觀的GUI
  • 可訪問配置數據、管理功能和信號完整性分析工具（例如實時眼圖捕獲）
  • 通過帶內PCIe或邊帶信號（UART、TWI和EJTAG）連接器件
• 低功耗串行器/解串器 (SerDes)
• 安全的系統解決方案，帶啟動映像驗證

示例應用

?Microchip Switchtec? PFX Gen 5 PCIe交換機技術解析與應用指南?

?一、產品概述與核心特性?

Switchtec? PFX Gen 5系列是Microchip推出的高性能PCIe?扇出交換機，專為高可靠性場景設計，支持? 100條PCIe Gen 5通道（32 GT/s） ?和?26個虛擬分區?，適用于數據中心、工業服務器及網絡設備。其關鍵創新包括：

• ?非阻塞架構?：支持84/68/52/36/28通道多型號，滿足不同規模拓撲需求。
• ?高級容錯機制?：每端口獨立熱插拔控制器、下游端口錯誤隔離（DPC）及ECC內存保護。
• ?靈活互聯?：48個非透明橋（NTB）可任意分配，支持N+1冗余和地址轉換窗口。

?二、硬件設計關鍵點?

?1. 接口與時序規范?

• ?物理層支持?：兼容SFF-8644/OCuLink等接口標準，通過?實時眼圖捕獲?功能優化信號完整性。
• ?電源管理?：支持ASPM（活躍狀態電源管理），可通過TWI（SMBus）接口動態調節功耗。
• ?調試接口?：集成JTAG/EJTAG和UART，結合ChipLink工具實現PHY層手動配置。

?2. 錯誤處理與可靠性?

• ?錯誤合成?：通過Completion Timeout Synthesis（CTS）防止上游主機因未完成事務鎖死。
• ?端到端保護?：AER（高級錯誤報告）覆蓋所有端口，配合DMA引擎的64通道低延遲傳輸。

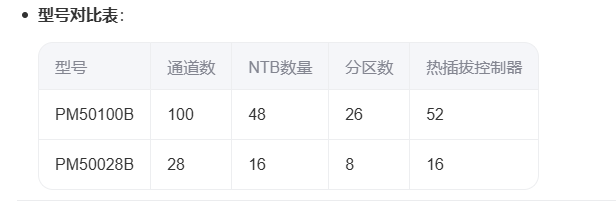

三、開發資源與選型參考?

• ?評估套件?：PM52100-KIT支持多接口原型驗證，含信號分析工具包。
