芯伯樂（XBLW）MAX485是一款支持3V~5.5V寬電壓供電、具備±15kV ESD防護能力的半雙工RS485通信收發器。該器件集成驅動器和接收器，支持高達10Mbps的數據傳輸速率，適用于工業控制、電力通信、智能電表及工廠自動化等應用場景。

一、產品特性

高速通信：支持10Mbps數據傳輸速率

寬電源電壓：3.0V~5.5V

高ESD防護：A/B引腳±15kV（HBM），其他引腳±8kV

低功耗：工作電流典型值300μA，關斷模式下低至1μA

共模輸入范圍：-7V~+12V

總線負載能力：最多支持256個節點

故障保護功能：支持開路、短路等故障安全模式

熱關斷與過流保護：防止驅動器過熱和短路損壞

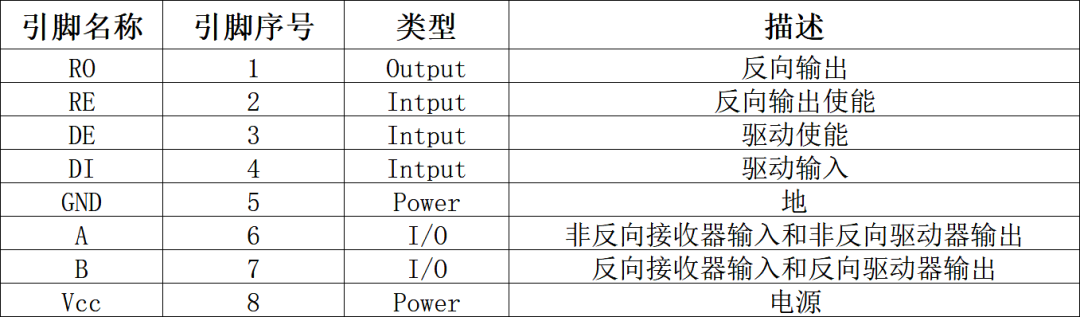

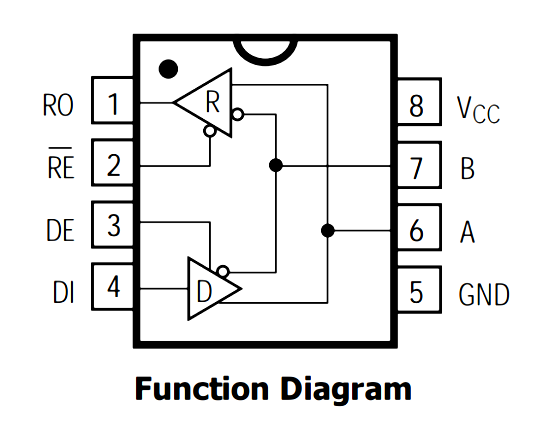

二、引腳說明

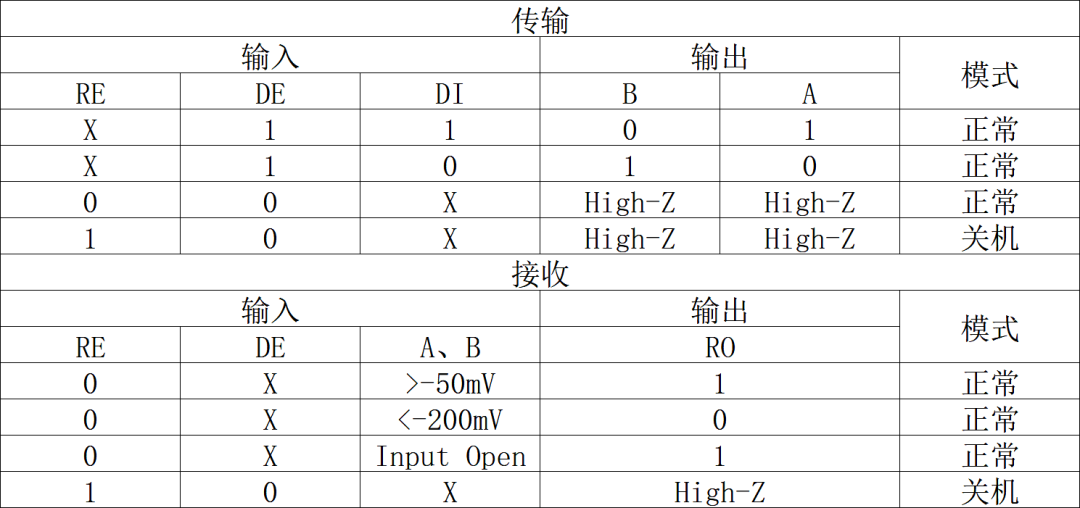

三、模式說明

MAX485通過接收使能（RE）和驅動器使能（DE）引腳的組合控制其工作模式：

01

當DE為高電平、RE為高電平時，器件進入發送模式，將DI引腳的單端數據轉換為A、B總線的差分信號進行輸出

02

當DE為低電平、RE為低電平時，器件切換至接收模式，將總線上的差分信號轉換為單端信號從RO引腳輸出，并具備輸入開路故障安全功能

03

當DE為低電平、RE為高電平時，則進入關斷模式，驅動器和接收器均呈現高阻抗?fàn)顟B(tài)，功耗降至極低的1μA以下，從而實現電源節能。這種靈活的控制機制使其能夠高效管理數據流向和系統功耗

四、核心特性

01 丨 抓住夏天的尾巴

高速通信能力：支持最高10Mbps的數據傳輸速率，滿足大多數工業現場總線需求

寬電源電壓范圍：3.0V~5.5V，兼容3.3V和5V系統設計

低功耗設計：工作模式下靜態電流典型值300μA，關斷模式下低至1μA

高ESD防護：A/B引腳具備±15kV（HBM）ESD保護，其他引腳±8kV保護

02 丨 抓住夏天的尾巴

熱關斷保護：內置過熱保護電路，防止驅動器因過熱損壞

短路電流限制：驅動器具備短路保護功能，提高系統可靠性

故障安全設計：接收器輸入開路、短路時保證邏輯高電平輸出

工業級溫度范圍：-40℃~+85℃工作溫度范圍

03 丨 抓住夏天的尾巴

高節點容量：1/8單位負載設計，單總線最多支持256個節點

電源無關操作：上電/斷電期間驅動器輸出保持高阻抗?fàn)顟B(tài)

兼容性強：完全兼容RS-485標準，可與同類產品互換使用

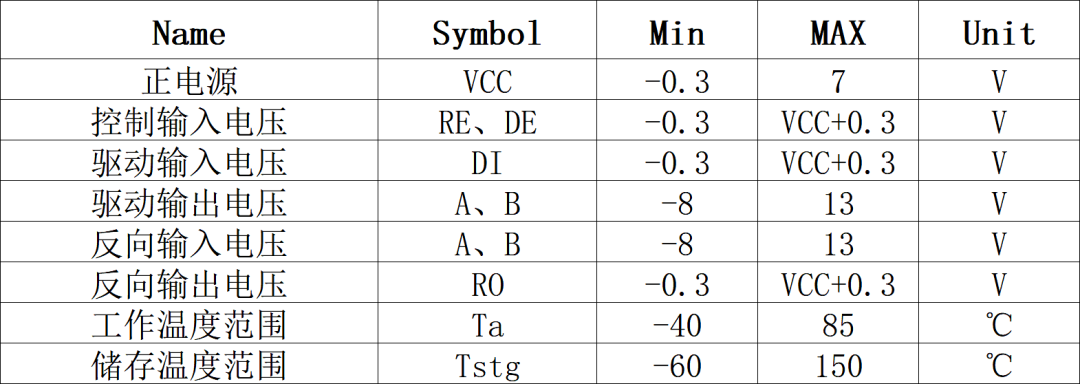

五、絕對最大額定值




六、典型應用

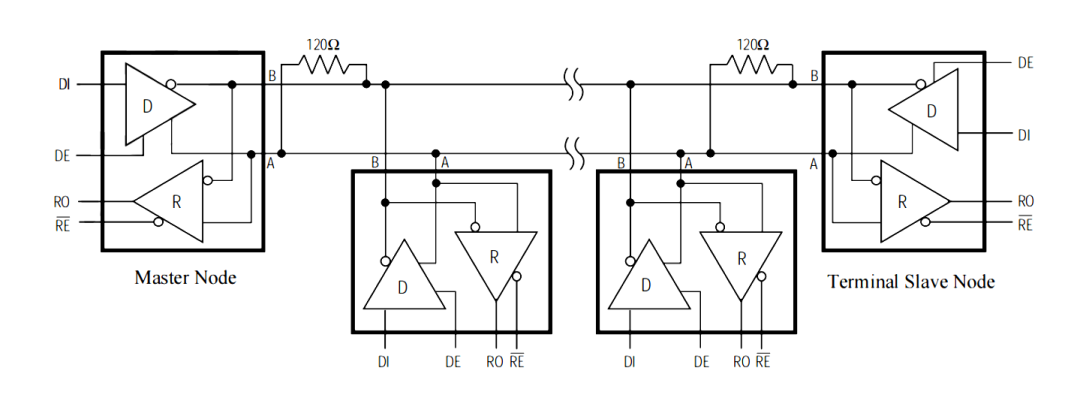

半雙工RS485網絡：半雙工RS-485網絡是一種采用一對差分信號線（A和B）進行數據傳輸的多節點通信系統，其核心特點是所有設備共享同一總線，依靠協議協調，在任何時刻只能有一個設備作為發送方，其余設備作為接收方，XBLW MAX485支持多達256節點總線連接，從而實現穩定、抗干擾、低成本的多點通信。

工業控制系統：MAX485是工業控制系統中實現設備間可靠通信的核心芯片，它作為RS-485收發器，將控制器的邏輯信號轉換為抗干擾的差分信號，通過一對雙絞線構建多節點網絡。其采用半雙工通信模式，支持長達1200米的遠距離傳輸，通過差分傳輸機制有效抑制工業環境中的共模噪聲，具有高可靠性、低成本、布線簡單的顯著優勢。

七、 總 結

XBLW MAX485是一款高性能、高可靠性的 RS485 收發器，兼具高通信速率與低功耗特性，具備出色的 ESD 防護能力和全面的故障保護機制，廣泛適用于各類工業與通信應用場景。其寬電源電壓范圍與多樣化的封裝選擇，為系統設計提供了更高的靈活性與便利度，助力實現穩定而高效的通信連接。
