前言
在電力電子領域,高電壓、大電流場景對功率器件的集成度、可靠性與散熱性能提出了嚴苛要求。PIM(功率集成模塊)通過“多器件高密度封裝”的高集成設計,將分立的功率半導體、輔助電路與散熱結構整合為單一功能單元,成為解決傳統分立方案體積大、效率低、可靠性差等痛點的核心器件,廣泛應用于工業驅動、新能源、交通電氣化等領域。
一定義
PIM(Power Integrated Module):功率集成模塊,核心是將電力轉換所需的關鍵器件——如 IGBT(絕緣柵雙極型晶體管)、續流二極管、整流橋、制動單元等功率器件,以及柵極驅動電路、RC吸收電路、溫度檢測元件(如NTC熱敏電阻)等——通過高密度封裝技術集成在單個外殼內,形成完整的“功率轉換單元”。主要用于高效處理高電壓和高電流,提供基本的功率轉換功能,可以減少系統的體積和復雜性,提高可靠性和效率。
特別值得注意的是,PIM(功率集成模塊)與IPM(Intelligent Power Module,智能功率模塊)兩者極易混淆,在電力電子領域中,雖均為功率集成器件,但在“集成度”和“智能性”上存在較大差異:
特性 | PIM(功率集成模塊) | IPM(智能功率模塊) |
核心集成內容 | 功率器件+基礎輔助電路的集成 | 功率器件+驅動及完整保護電路的集成 |
集成度 | 高 | 非常高 |
設計難度 | 用戶需自行設計外部驅動板和保護電路 | 用戶只需提供控制信號和電源,設計極其簡化 |
靈活性 | 相對較高,用戶可自定義驅動參數 | 相對較低,保護閾值等由模塊內部設定 |
適用場景 | 適用于高功率轉換、靈活調整參數的場景 | 適用追求高可靠性,高要求高復雜設計的場景 |
可以簡單理解為,IPM就是更“智能”、更“完整”的PIM——即IPM是在PIM的基礎上額外集成了故障檢測與主動保護功能,更適合對可靠性要求苛刻、追求快速量產的場景;而PIM則以“靈活性”為核心,適合需要根據實際需求定制控制策略的中高端工業應用。
二工作原理與內部結構
PIM模塊的核心思想是“化零為整”。傳統的功率電路需要工程師手動在電路板上或散熱器上組裝大量的分立元件,如IGBT/晶閘管、二極管、保護電路等,工序繁雜,成本高且效率低。PIM模塊則將一個完整功率轉換系統所需的核心部件預先集成封裝好。
1.PIM模塊一個典型的拓?fù)涫荂IB(Converter-Inverter-Brake)結構:
整流橋(轉換器):將輸入的三相交流電通過二極管整流橋轉換為直流電,存入直流母線電容,關鍵元件是超快恢復二極管,減少整流過程中的反向恢復損耗,提升效率。
逆變橋:在柵極驅動信號(PWM)控制下,將直流母線的直流電逆變成頻率和電壓可調的三相交流電,以驅動電機,關鍵元件是溝槽場截止型 IGBT,開關損耗低,耐高壓特性優(支持600V~1700V)。
制動單元(斬波器):當電機快速減速(如電梯制動、機床急停)時,電機變?yōu)椤鞍l(fā)電機”,向直流母線反饋過剩能量,導致母線電壓升高,而制動單元通過“能耗電阻”消耗多余能量,防止電壓超過器件耐壓值。關鍵元件為IGBT(作為制動開關)+續流二極管,快速響應母線電壓變化。

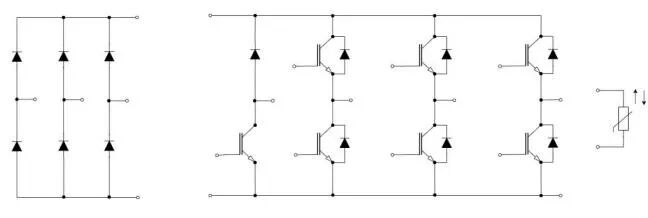

結構簡圖
2.內部元件與封裝工藝:
功率器件:采用溝槽場截止IGBT與超快恢復二極管,開關損耗低、熱穩定性好,適配高頻開關場景(如10kHz~20kHz逆變器等)。
基板技術:使用直接鍵合銅(Direct Bonded Copper,DBC)基板——將銅箔直接鍵合在陶瓷絕緣層(如Al?O?、AlN)上,絕緣性強(擊穿電壓>10kV/mm)、導熱效率高(比傳統PCB高5~10倍),可快速將內部熱量傳導至外殼與散熱器。
溫度檢測:集成負溫度系數(NTC)熱敏電阻,實時監測模塊內部結溫(Tj),為外部控制電路提供過溫保護依據。
封裝材料:采用耐高溫環氧樹脂或金屬外殼,防護等級可達IP20,適應工業現場粉塵、濕度等惡劣環境。
三主要優勢與價值
采用PIM模塊能為電力電子系統設計帶來多方面的提升:
1.提升系統集成度,簡化設計與量產:通過將多個分立元件和內部電路連線集成在模塊內部,極大簡化了外圍電路設計和PCB布局。無需手動焊接、調試大量分立元件,減少組裝工序,提升生產效率,同時可避免人工接線誤差導致的故障(如IGBT柵極虛焊);模塊引腳與散熱接口標準化(如螺栓固定、壓接式引腳),后續維護時可直接替換,無需重新調試電路,簡化設計和量產難度。
2.優化散熱性能,提升功率密度:一體化的封裝和先進的散熱設計(如使用DBC基板+耐高溫外殼)使模塊具有更低的熱阻。這意味著在相同輸出功率下,模塊的溫升更低,壽命更長;或在相同體積下,能夠?qū)崿F(xiàn)更高地功率輸出,使設備更緊湊,提升功率密度。
3.降低成本與損耗及EMI輻射,提升系統可靠性:對設備制造商而言,采購一個PIM模塊取代了采購和組裝幾十個分立元件的繁瑣工序,提高了效率的同時,也降低了成本。PIM模塊高集成度,減少布線損耗,內部元件間連線短,寄生電感與電阻小,開關損耗降低,同時減少EMI輻射(輻射強度降低10~15dBμV/m);內部連線采用超聲波焊接或激光焊接,避免分立方案中PCB銅箔氧化導致的接觸電阻增大,模塊壽命增加,系統可靠性高。
四
典型應用場景
PIM模塊的高效和緊湊特性使其在眾多領域大放異彩:
工業驅動與自動化:用于變頻器、伺服驅動器、工業電機控制等,是PIM模塊最經典的應用領域之一。
新能源發電:在太陽能逆變器、風電變流器中,PIM模塊有助于實現高效的電能轉換。
不間斷電源(UPS):為UPS提供高可靠性的整流和逆變功能,確保關鍵設備的持續供電。
交通電氣化:應用于電動汽車的輔助逆變器、電池充電器、電動助力轉向系統等。
家電與消費電子:高端變頻空調、冰箱等家電的壓縮機驅動也常采用PIM模塊。
五
產品實例
域發揮價值
下面簡單介紹兩款金蘭功率半導體的PIM模塊產品:JLPI75B120RN3E7SN和JLPI35B120RN2E7SN,兩者都是具有高功率和熱循環能力(均為銅基板+耐高溫環氧樹脂外殼)的,帶有NCE Gen.7溝槽場截止IGBT和發射極控制二極管,內置NTC溫度傳感器的功率半導體模塊。

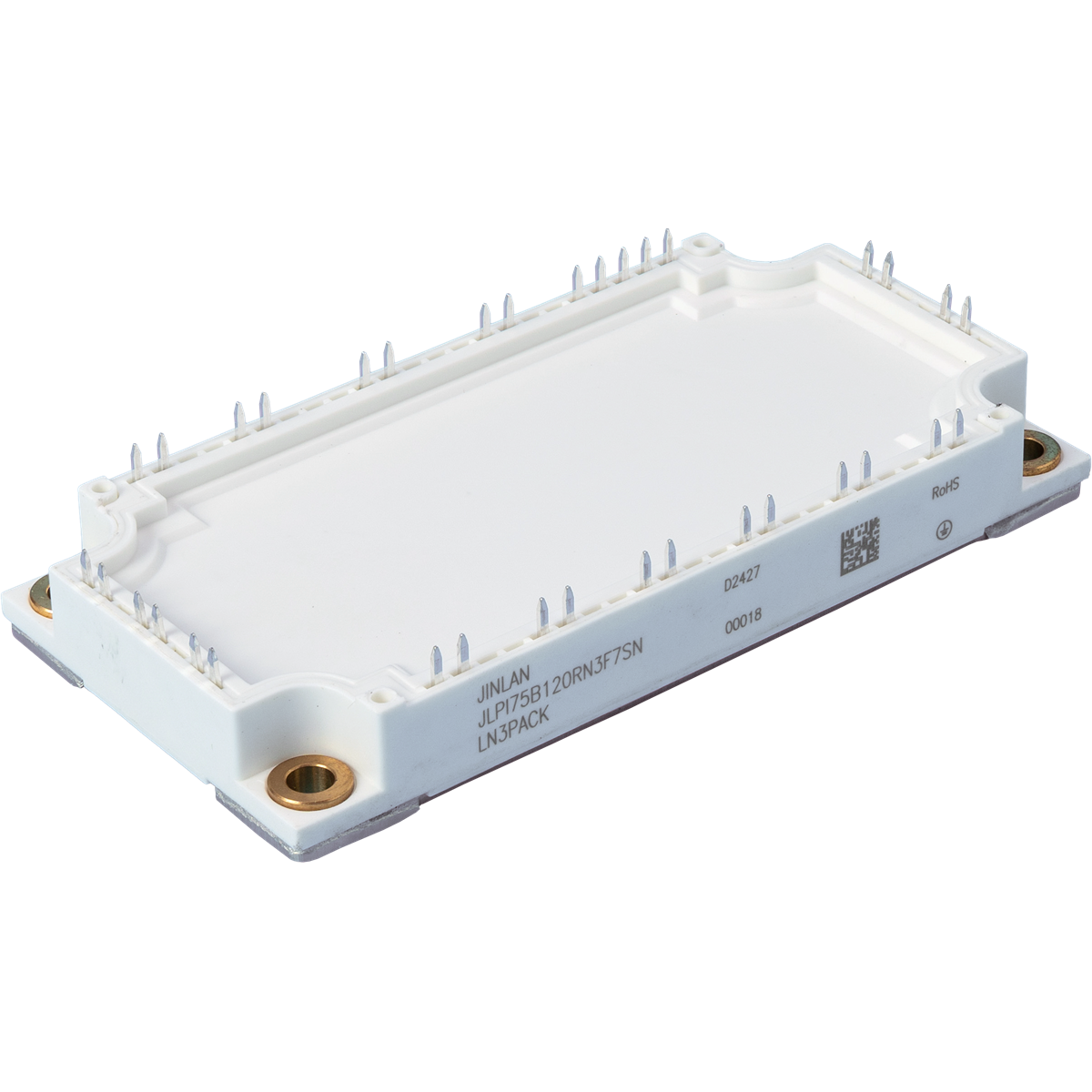

1.JLPI75B120RN3E7SN:采用LN3封裝(重量300g)

一些基礎電氣特性如下
參數類別 | 具體參數 |
基本耐壓與電流 | 集電極-發射極電壓 V_CES=1200V |
逆變IGBT IC:75A(Tc=80℃)、150A(Tc=25℃) | |
斬波IGBT IC:50A(Tc=80℃)、100A(Tc=25℃) | |
最大脈沖電流 ICM=225A(tp=1s) | |
IGBT特性 | 飽和電壓VCE (sat):1.65~2.5V(IC=75A,VGE=15V,Tj=25℃) |
柵極閾值電壓VGE(th)=5V~7V | |
漏電流ICES=10μA(VGE=0V,VCE=1200V) | |
開關特性(Tj=25℃) | 開通延遲td(on)=90ns |
上升時間tr=61ns | |
關斷延遲td(off)=304ns | |
開關損耗:Eon=4.17mJ,Eoff=2.1mJ | |
二極管特性 | 逆變器二極管:VRRM=1200V,IF=75A,Qr=1.24μc |
整流器二極管:VRRM=1600V,IF=35A,VF=0.9V(Tj=150℃) |

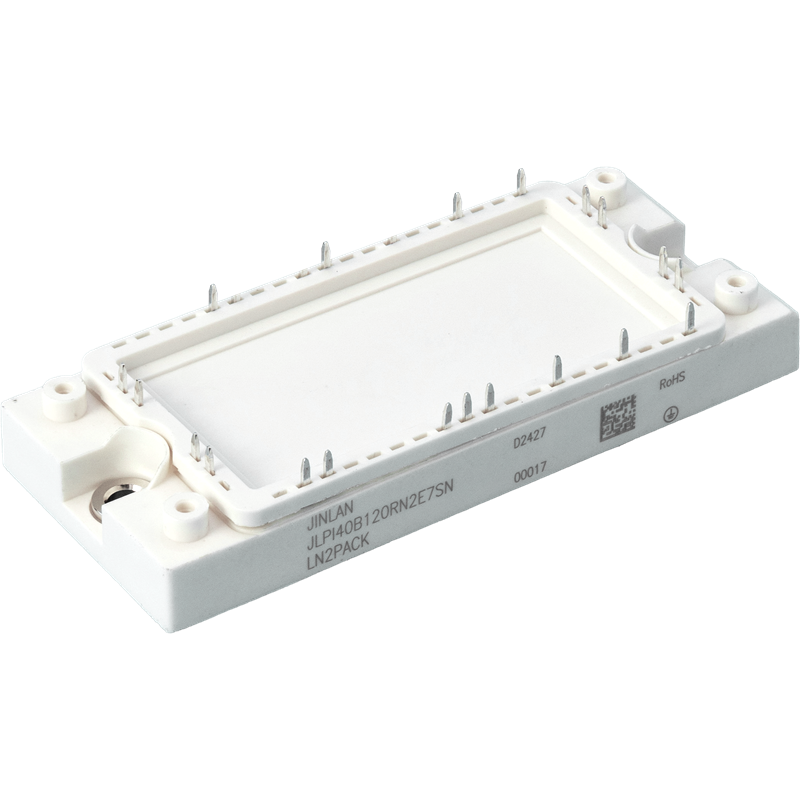

2.JLPI35B120RN2E7SN:采用LN2封裝(重量180g)
一些基礎電氣特性如下
參數類別 | 具體參數 |
基本耐壓與電流 | 集電極-發射極電壓 V_CES=1200V |
額定電流 IC:35A(Tc=80℃)、70A(Tc=25℃) | |
最大脈沖電流 ICM=105A(tp=1s) | |
IGBT特性 | 飽和電壓VCE (sat):1.5~2.1V(IC=35A,VGE=15V,Tj=25℃) |
柵極閾值電壓VGE(th)=5.5~7.0V | |
漏電流ICES=10μA(VGE=0V,VCE=1200V) | |
開關特性(Tj=25℃) | 開通延遲td(on)=71ns |
上升時間tr=53ns | |
關斷延遲td(off)=261ns | |
開關損耗:Eon=2.34mJ,Eoff=1.44mJ | |
二極管特性 | 逆變器二極管:VRRM=1200V,IF=35A,VF=1.80~2.70V |
整流器二極管:VRRM=1600V,IF=75A,VF=0.9V(Tj=150℃) |
六總結
PIM功率集成模塊通過其高集成度、結構緊湊和性能優化等特點,有效解決了傳統分立功率器件方案在體積、效率和可靠性方面的挑戰,已成為現代高效、高功率密度電力電子設備不可或缺的核心部件之一。其不僅簡化了設計與量產流程,更在效率、可靠性、功率密度上實現突破,支撐工業自動化、新能源、交通電氣化等領域的技術升級。
未來,PIM 的發展將聚焦三大方向:更高的集成度,集成傳感器(如溫度、電流)和自適應算法,實現故障診斷、能效優化和預測性維護,向IPM方向發展,更智能化;寬禁帶材料應用,集成采用SiC(碳化硅)、GaN(氮化鎵)等第三代半導體材料的器件,提升耐溫(>200℃)與開關頻率(>50kHz),適配高壓平臺;更先進的封裝技術,采用銀燒結技術替代傳統焊料,用粗銅線鍵合替代鋁電,提升性能;進行結構創新,如采用環氧樹脂壓鑄模技術,進一步壓縮模塊體積,降低熱阻。
-
