一、項目背景

隨著智能制造的不斷推進，傳統CNC加工車間正加速向數字化、智能化方向轉型。某精密制造企業的CNC車間擁有40臺發那科（FANUC）系統控制的數控機床，主要用于高精密零件的批量加工。由于車間設備分布廣泛、運行狀態復雜，過去依賴人工巡檢和紙質記錄的方式已無法滿足現代生產管理的需求。

為實現設備運行狀態的實時監控、故障預警、生產效率分析等功能，企業決定引入工業數據采集網關，對CNC設備進行全面聯網升級。經過多方對比，最終選用了遠創智控品牌的YC-8000CNC-WIFI-01數據采集網關，通過其強大的協議適配能力和無線通信功能，實現對發那科控制器的無縫數據采集，并通過MQTT協議將數據上傳至企業私有云平臺，構建起一套完整的遠程監控系統。

二、現場設備連接與部署

1. 網關型號與規格

·品牌：遠創智控

·型號：YC-8000CNC-WIFI-01工業智能網關

·通信方式：以太網 + Wi-Fi 雙通道

·支持協議：FOCAS2、MQTT、Modbus TCP、HTTP等

·工作溫度：-20℃ ~ +70℃，適應工業現場環境

·安裝方式：導軌式安裝，緊湊設計，適合電柜內部署

2. CNC設備信息

·設備類型：FANUC Series 0i-MF、31i-B 等主流型號

·控制器接口：以太網接口（支持FOCAS2 API）

·通信端口：默認8193端口

·采集內容：主軸轉速、進給速率、運行狀態、報警信息、程序號、加工時間、刀具信息等

3. 網絡架構與連接方式

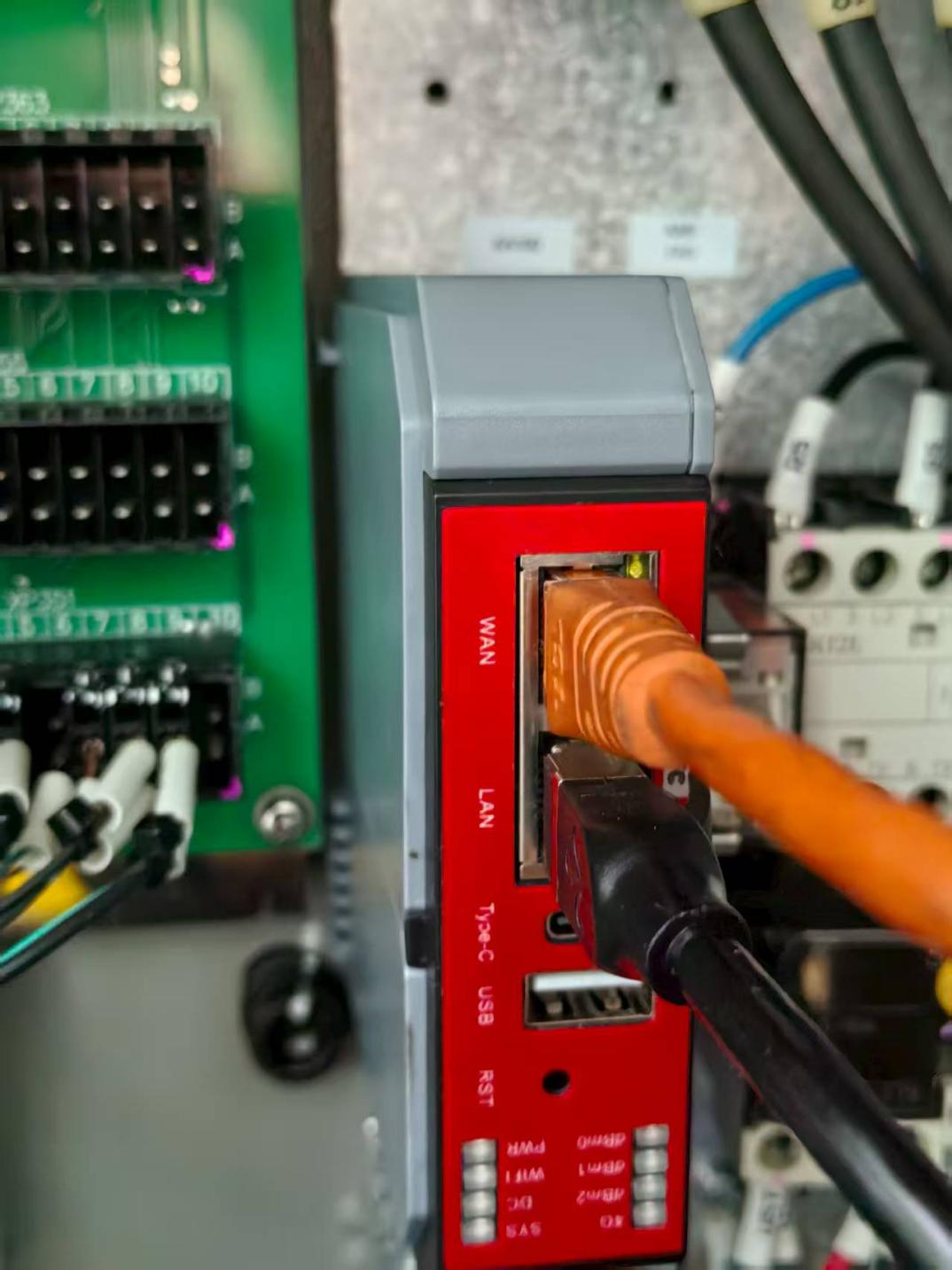

每臺CNC設備通過以太網口與YC-8000CNC-WIFI-01物聯網網關直連，網關通過Wi-Fi接入車間本地?zé)o線網絡，最終通過MQTT協議將數據推送至企業部署在云端的設備管理平臺。

·網關IP設置：與CNC控制器處于同一網段（如192.168.1.x）

·FOCAS2連接：網關內置FOCAS2客戶端，自動連接CNC控制器

·MQTT上傳：支持SSL加密，配置Topic、QoS、心跳包等參數，確保數據穩定上傳

三、數據采集與配置過程

1. 網關配置流程

通過遠創智控提供的配置工具，技術人員可快速完成以下設置：

·設備連接配置：輸入CNC的IP地址與端口號（如192.168.1.100:8193）

·采集點配置：選擇需要采集的數據項，如主軸負載、運行模式、報警代碼等

·MQTT參數配置：設置Broker地址、端口、用戶名密碼、發布Topic（如：factory/cnc/001/status）

·采集頻率設置：默認每5秒采集一次，可根據需求調整（1~60秒）

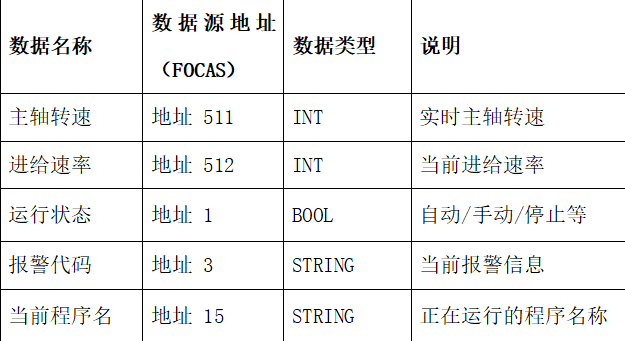

2. 數據點示例

四、MQTT數據上傳與云平臺對接

YC-8000CNC-WIFI-01邊緣計算網關支持標準MQTT協議，可將采集到的數據以JSON格式發布到指定的Topic，供云平臺訂閱解析。

云平臺功能

·實時監控：通過Web界面展示每臺設備的運行狀態、關鍵參數曲線

·報警推送：當設備出現故障或異常時，系統自動通過微信、短信、郵件等方式通知相關人員

·數據分析：統計設備稼動率、故障率、OEE等關鍵指標，輔助生產決策

·遠程維護：支持遠程下發指令、修改參數、查看日志等功能

五、實施效果與總結

通過部署遠創智控YC-8000CNC-WIFI-01數據采集網關，該企業成功實現了以下目標：

1.設備聯網率100%：40臺發那科CNC設備全部接入系統，實現統一監控

2.故障響應時間縮短70%：實時報警機制大幅提升了維修響應速度

3.生產效率提升15%：通過數據分析優化加工流程，減少待機時間

4.維護成本降低：遠程診斷功能減少了現場巡檢頻次和人工成本

5.系統擴展性強：后續可無縫接入MES、ERP等系統，實現更高層次的智能制造

六、結語

本案例充分展示了遠創智控YC-8000CNC-WIFI-01數據采集網關在發那科CNC設備聯網中的強大適應性與穩定性。其支持FOCAS2協議、具備MQTT上傳能力、配置簡便、運行可靠，是CNC車間實現數字化轉型的理想選擇。未來，隨著工業物聯網技術的不斷發展，此類網關將在更多制造場景中發揮關鍵作用，助力企業邁向智能制造新時代。

·（具體內容配置過程及其他相關咨詢可聯系楊工。）
