一、項目背景

某精密部件有限公司是一家專業從事汽車發動機核心零部件生產的制造企業，隨著智能制造升級需求日益迫切，企業原有生產管理模式逐漸暴露諸多問題。

為解決這些問題，企業決定引入工業物聯網技術，構建基于MES系統的生產監控平臺，核心需求是實現CNC設備數據的實時采集與上傳。經過多方選型，最終選擇捷米特品牌的CNC310-WIFI-4G-JM201數據采集網關作為核心硬件設備。

二、解決方案架構

本項目采用"設備層-采集層-平臺層"三層架構設計：

1.設備層：32臺廣州數控設備，涵蓋車床、銑床等類型，均具備RS485/RS232通訊接口，支持GSK專用通訊協議

2.采集層：部署16臺捷米特CNC310-WIFI-4G-JM201工業智能網關（每2臺設備共享1臺網關），通過屏蔽雙絞線與設備建立物理連接

3.平臺層：基于云架構的MES系統，部署在企業私有云服務器，具備數據存儲、分析、可視化功能

捷米特CNC310-WIFI-4G-JM201物聯網網關作為核心樞紐，承擔三大關鍵功能：

·協議轉換：將廣州數控設備的私有協議轉換為標準ModbusTCP協議

·數據處理：對采集的原始數據進行濾波、校驗和格式轉換

·網絡傳輸：通過車間局域網（WIFI）為主、4G網絡為備份的雙鏈路方式，采用HTTP協議將數據上傳至MES系統

三、實施過程

前期準備

1.設備兼容性測試：使用捷米特提供的測試工具，驗證CNC310-WIFI-4G-JM201邊緣計算網關與各型號廣州數控設備的通訊兼容性，重點測試GSK980TDb的主軸轉速、進給速度等28項關鍵參數的采集穩定性

2.網絡環境部署：在車間部署工業級WIFI6無線AP，覆蓋所有設備區域，實測無線傳輸速率達866Mbps，latency<50ms；同時為網關配置4G物聯網卡，啟用自動切換功能

3.安裝位置規劃：根據設備布局圖，確定網關安裝位置，確保每臺網關與連接設備的通訊距離不超過15米，避免信號衰減

硬件部署

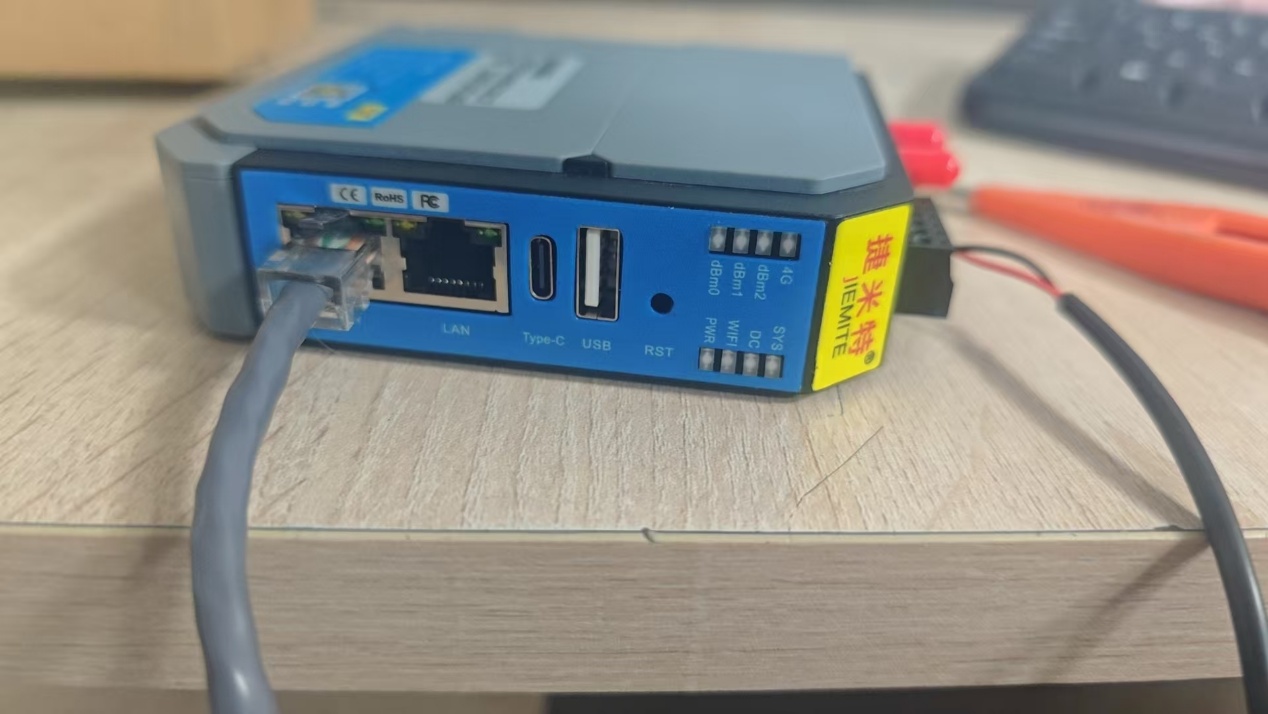

1.網關安裝：采用DIN導軌安裝方式，將CNC310-WIFI-4G-JM201數據采集網關固定在設備旁的電氣柜內，確保通風良好，環境溫度控制在-10℃~60℃范圍內

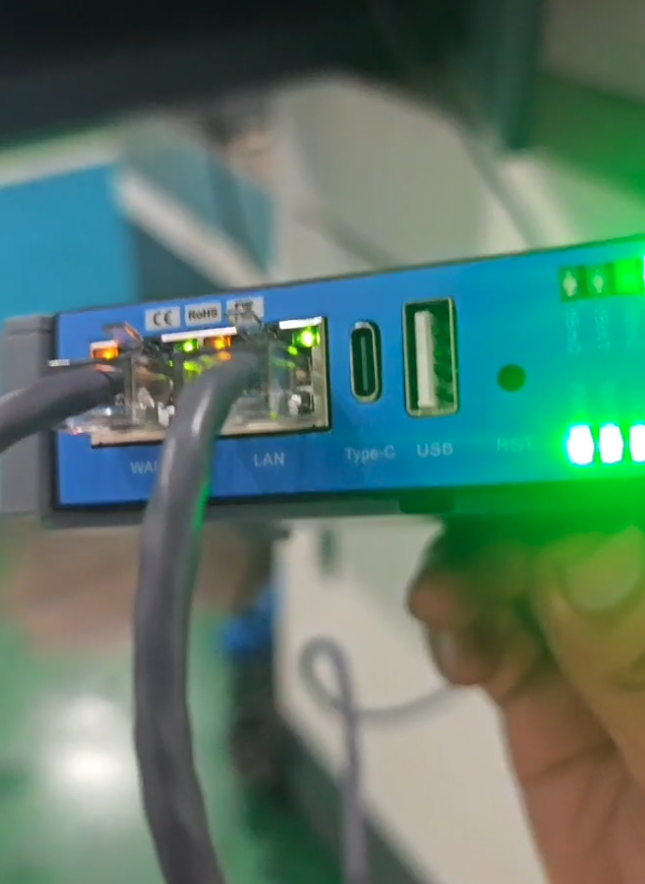

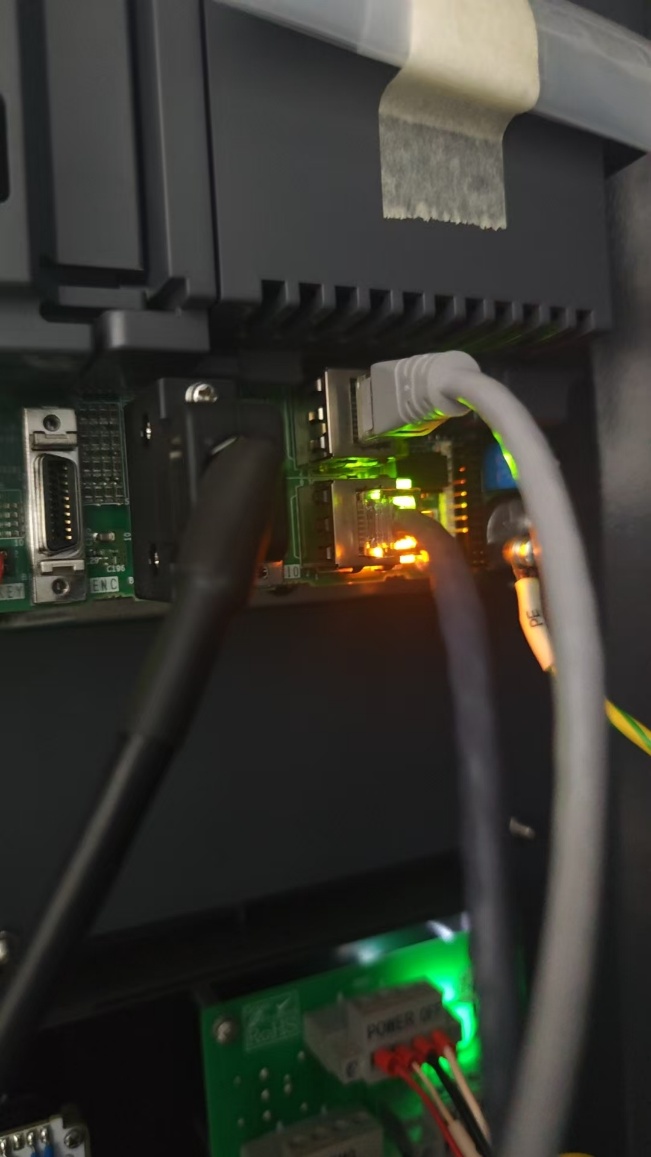

2.通訊連接：使用帶屏蔽層的RS485通訊線，一端連接廣州數控設備的通訊接口，另一端接入網關的COM1端口，做好接地處理

3.電源配置：采用24V直流電源為網關供電，通過UPS保障供電穩定性，避免突然斷電導致的數據丟失

軟件配置

1.網關參數配置：通過捷米特專用配置工具，完成基礎設置：

o設備通訊參數：波特率9600bps，數據位8位，停止位1位，校驗方式None

o采集頻率：關鍵參數（如主軸狀態、進給值）1秒/次，次要參數（如累計運行時間）60秒/次

o網絡參數：靜態IP地址分配，子網掩碼255.255.255.0，網關地址192.168.1.1

oHTTP上傳設置：服務器地址，上傳間隔5秒，超時重試3次

2.數據點配置：針對廣州數控設備特性，在網關中配置128個數據采集點，主要包括：

o狀態類：設備運行/停止、自動/手動模式、報警狀態等

o工藝類：主軸轉速、進給速度、當前刀具號、切削液狀態等

o績效類：加工件數、累計運行時間、有效切削時間等

3.MES接口開發：根據網關上傳的數據格式，開發MES系統接收接口，采用格式進行數據交互，主要字段包括：設備編號、采集時間、參數ID、參數值、數據質量碼等

調試與優化

1.單設備調試：逐臺設備進行通訊測試，使用網關內置的診斷工具檢查數據傳輸完整性，確保數據準確率達到100%

2.壓力測試：模擬16臺網關同時上傳數據的場景，持續24小時，驗證MES服務器處理能力，峰值處理能力達300條/秒

3.冗余測試：人為斷開WIFI網絡，驗證4G備份鏈路的切換時間（實測<3秒），確保數據不丟失

4.優化調整：根據測試結果，將部分非關鍵參數的采集頻率調整為120秒/次，降低網絡帶寬占用

五、總結

捷米特CNC310-WIFI-4G-JM201數據采集網關憑借其穩定的通訊性能、靈活的網絡接入方式和強大的協議轉換能力，成功解決了廣州數控設備的數字化采集難題，為企業構建了從設備層到管理層的完整數據鏈路。該項目的實施不僅帶來了直接的生產效益提升，更重要的是為企業后續的智能化升級奠定了數據基礎。

·（具體內容配置過程及其他相關咨詢可聯系楊工。）
