據報道，華為七合一電驅在電機定子UVW接線端安裝了一個環形的納米晶磁環。那么這個磁環安裝在這里發揮什么作用呢？是華為最新技術的探索，還是其他方面的考量呢？

為什么在電機UVW端加納米晶磁環？

電機控制器輸出的是高頻PWM方波電壓（幾千到十幾kHz），電機定子端接收的電壓信號含有大量高頻諧波與共模電壓。

這些高頻分量會通過定子繞組對地寄生電容耦合，產生以下問題：

共模電流（Common Mode Current）

高頻電流會沿電纜屏蔽層、殼體、軸承形成環路，導致電磁干擾（EMI）和軸承電蝕。

電磁干擾（EMI）

高頻諧波輻射干擾周邊傳感器、低壓控制線路，甚至影響車載通信（如CAN）。

絕緣應力增加

高頻電壓尖峰加速繞組絕緣老化，尤其在高壓平臺下。

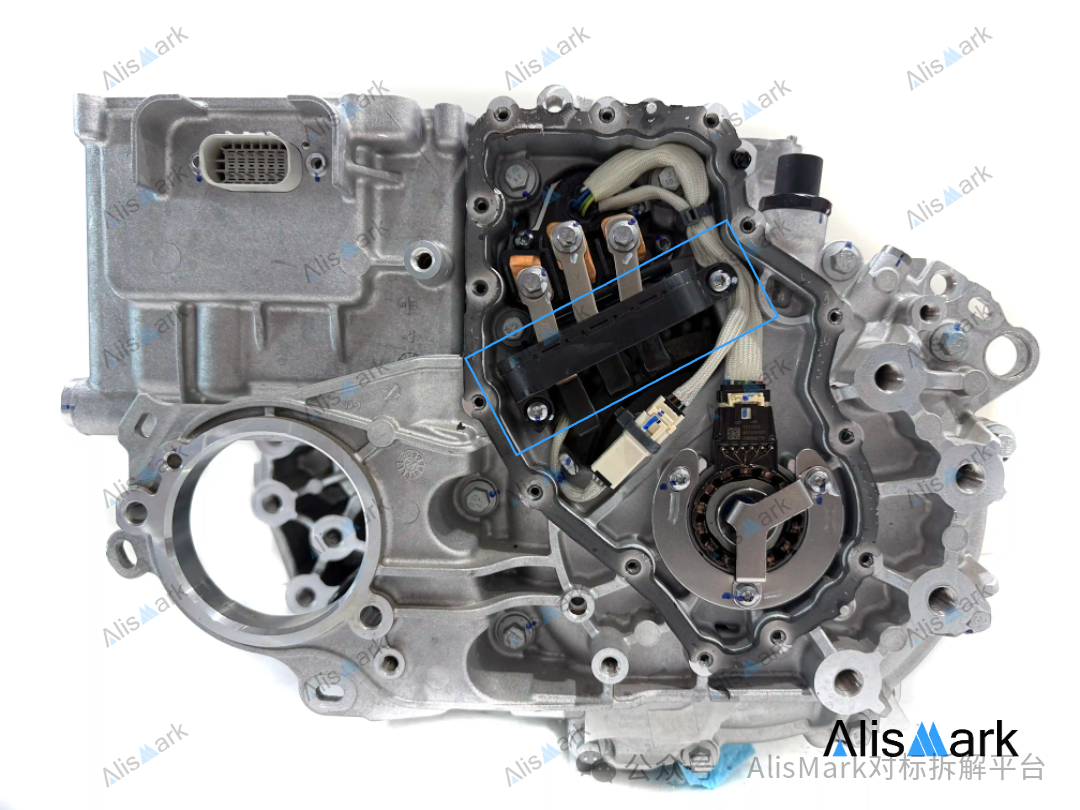

（AlisMark微信公眾號圖片）這顆納米晶磁環的作用機理是什么呢？

納米晶磁芯具有：

高磁導率（μ高達10?級）

高頻損耗低

飽和磁通密度高

當三相電流通過磁環時：

差模電流（驅動電流）：三相電流矢量和為零，磁場互相抵消 → 幾乎不受影響；

共模電流（高頻干擾電流）：三相電流方向相同，磁場疊加 → 被強烈抑制。

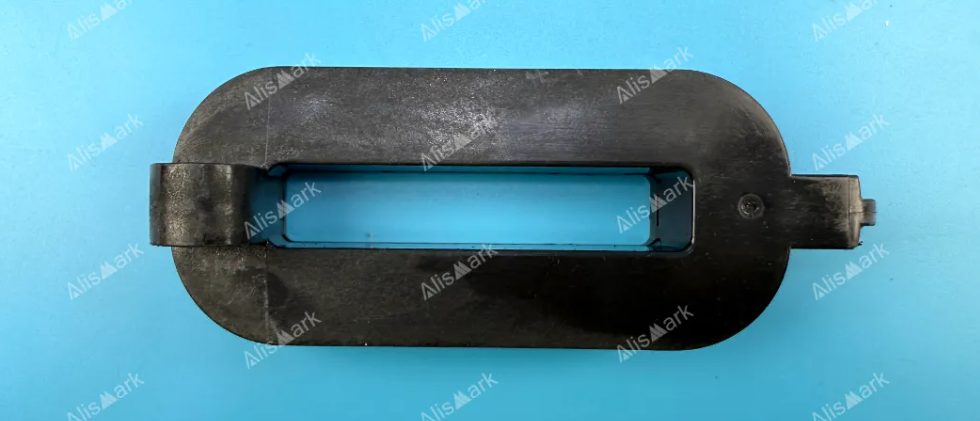

它能有效衰減 100 kHz～30 MHz 的共模干擾，而不會影響電機的驅動電流波形。（AlisMark微信公眾號圖片）

屏蔽吸波 EMC（電磁兼容）納米晶是一類專門針對電磁干擾（EMI）抑制設計的納米晶材料，其核心特性圍繞 “高效屏蔽電磁輻射” 與 “吸收多余電磁波” 展開，通過納米尺度效應優化電磁參數（磁導率、介電常數、損耗角正切），解決電子設備的電磁兼容問題。以下從核心特性和典型用途兩方面詳細解析，結合 EMC 場景的實際需求展開說明：

一、屏蔽吸波 EMC 納米晶的核心特性（適配 EMC 場景的關鍵能力）

EMC 納米晶的特性本質是 “納米尺度磁 / 介電效應” 與 “電磁損耗機制” 的結合，區別于普通納米晶，其設計目標聚焦 “高效衰減電磁波”，具體表現為以下 4 點核心能力：

1. 寬頻高磁導率，覆蓋 EMI 主要頻段

• 核心表現：在 EMC 關注的關鍵頻段（100kHz~10GHz，涵蓋工業控制、消費電子、通信設備的主要干擾頻段）內，EMC 納米晶的初始磁導率（μ?）可達 10?~10?（遠高于傳統電磁屏蔽材料如硅鋼片（μ?≈103）、鐵氧體（μ?≈103）），且磁導率在寬頻段內保持穩定（無明顯衰減）。
• EMC 適配價值：高磁導率意味著材料能高效 “引導” 電磁波穿過自身（而非泄漏到外部），為后續的電磁損耗提供基礎，尤其適合抑制低頻（100kHz~1MHz）電磁干擾（如電機、變壓器的磁場輻射）。
• 典型案例：納米晶 Fe-Si-B-Cu-Nb 合金（常用 EMC 納米晶體系）在 1MHz 頻段的磁導率可達 8×10?，是傳統鐵氧體的 8 倍以上，能有效吸收低頻磁場干擾。

2. 高電磁損耗能力，兼顧 “吸收” 與 “衰減”

EMC 納米晶通過 “磁損耗” 與 “介電損耗” 雙重機制衰減電磁波，避免傳統屏蔽材料（如金屬板）“僅反射不吸收” 導致的二次干擾問題：

• 磁損耗：納米晶的晶粒尺寸?。?0~50nm），晶界數量多，磁疇壁運動受阻，同時存在 “磁滯損耗”“渦流損耗”“共振損耗” 三種機制：
  • 低頻段（100kHz~1MHz）：以磁滯損耗為主，通過磁疇反復翻轉消耗電磁波能量；
  • 中高頻段（1MHz~10GHz）：以渦流損耗和自然共振損耗為主，渦流在納米晶內部產生焦耳熱，共振損耗則通過磁矩共振吸收電磁波能量。
• 介電損耗：部分 EMC 納米晶（如摻雜 TiO?、ZrO?的復合納米晶）通過界面極化、偶極子極化產生介電損耗，補充高頻段（5~10GHz）的電磁衰減能力（純磁性納米晶在高頻易因趨膚效應導致?lián)p耗下降）。
• EMC 適配價值：雙重?fù)p耗機制可實現 “寬頻衰減”，對 100kHz~10GHz 的電磁波衰減量（SE，屏蔽效能）可達 20~60dB（dB 值越高，屏蔽效果越好，20dB 意味著 99% 的電磁波被衰減），且吸收損耗占比＞60%（避免反射干擾周邊設備）。

3. 低矯頑力與高飽和磁感應強度，兼顧 “軟磁特性” 與 “抗飽和能力”

• 低矯頑力（Hc＜10A/m）：EMC 納米晶屬于 “軟磁材料”，在外部磁場作用下易磁化、去磁，無剩磁殘留，避免因磁滯導致的設備磁干擾（如影響傳感器精度）。
• 高飽和磁感應強度（Bs＞1.5T）：可承受較高的外部磁場（如靠近電機、變壓器的強磁場環境）而不發生 “磁飽和”，飽和后材料磁導率會驟降，屏蔽能力失效，高 Bs 確保材料在強磁場下仍能穩定工作。
• EMC 適配價值：適用于 “強磁場 + 高干擾” 場景（如新能源汽車電機控制器、工業變頻器），既避免自身磁干擾，又能穩定屏蔽外部強磁場輻射。

4. 輕量化、薄型化與良好的加工性，適配緊湊電子設備

• 輕量化：EMC 納米晶的密度約為 7.0~7.5g/cm3，低于傳統屏蔽材料如黃銅（8.9g/cm3）、坡莫合金（8.8g/cm3），比金屬屏蔽板減重 15%~20%。
• 薄型化：可制備成厚度 0.01~0.5mm 的帶材、薄膜或涂層（如納米晶濺射薄膜、納米晶復合涂料），遠薄于傳統金屬屏蔽殼（通?！?mm），適配手機、筆記本電腦、傳感器等緊湊設備的空間需求。
• 加工性：納米晶帶材可裁剪、彎曲，復合納米晶涂料可通過噴涂、刷涂覆蓋異形部件（如連接器、芯片引腳），解決傳統金屬屏蔽難以適配復雜結構的問題。
• EMC 適配價值：滿足當前電子設備 “小型化、集成化” 趨勢，在有限空間內實現高效屏蔽，且不增加設備重量（如新能源汽車車載芯片屏蔽，需兼顧輕量化以提升續航）。

二、屏蔽吸波 EMC 納米晶的典型用途（按 EMC 應用場景分類）

EMC 納米晶的用途聚焦 “抑制電磁干擾、保障設備電磁兼容”，覆蓋消費電子、新能源汽車、工業控制、通信等核心領域，具體場景如下：

1. 消費電子領域：抑制高頻輻射，保障設備穩定性

應用場景 1：手機、筆記本電腦的 “內部 EMI 屏蔽”手機射頻模塊（5G 天線）、筆記本 CPU/GPU 工作時會產生 1~10GHz 的高頻電磁輻射，易干擾周邊芯片（如傳感器、攝像頭）。將 EMC 納米晶薄膜（厚度 0.05~0.1mm）貼附在輻射源與敏感芯片之間，可實現 30~40dB 的屏蔽效能，避免信號干擾（如通話雜音、攝像頭畫質模糊）。

• 典型產品：納米晶 Fe-Si-B 帶材制成的 “屏蔽片”，已應用于蘋果、華為等品牌的高端機型。

應用場景 2：充電器、電源適配器的 “低頻干擾抑制”充電器中的變壓器、電感會產生 100kHz~1MHz 的低頻磁場輻射，若泄漏會干擾電視、收音機等設備。將 EMC 納米晶磁環（內徑 5~10mm，外徑 10~20mm）套在充電器電源線外側，利用納米晶的高磁導率引導磁場，通過磁滯損耗衰減干擾，屏蔽效能可達 25~35dB，滿足 GB 9254 電磁兼容標準。

2. 新能源汽車領域：解決 “高壓系統 EMI” 難題

新能源汽車的高壓系統（電池、電機控制器、OBC 車載充電機）工作電壓 300~800V，電流數百安培，會產生 10kHz~1GHz 的寬頻電磁干擾，不僅影響車載雷達、導航等電子設備，還可能干擾外部電網（如充電時的諧波干擾）。EMC 納米晶的主要應用包括：

• 電機控制器屏蔽：在電機控制器外殼內壁噴涂納米晶復合涂料（厚度 0.1~0.2mm），或貼附納米晶帶材，對 10kHz~100MHz 的磁場干擾衰減 40~50dB，避免干擾車載 CAN 總線（控制信號傳輸）。
• OBC 電磁濾波：在 OBC 的輸入 / 輸出線路中串聯納米晶共模電感（磁芯為納米晶 Fe-Si-B-Cu-Nb 合金），利用納米晶的高磁導率和低損耗，抑制共模干擾（主要干擾類型），滿足 ISO 11452-2 汽車電磁兼容標準。
• 電池包線束屏蔽：在電池包的高壓線束外層包裹納米晶屏蔽網（由納米晶帶材編織而成），替代傳統銅網屏蔽，減重 20% 的同時，對 1MHz~1GHz 的輻射干擾衰減 35~45dB。

3. 工業控制領域：保障 “精密設備抗干擾能力”

工業場景中的變頻器、伺服電機、PLC 控制器會產生強電磁輻射，易干擾傳感器（如溫度傳感器、位移傳感器）、數控機床等精密設備，導致測量誤差或設備誤動作。EMC 納米晶的應用包括：

• 變頻器屏蔽：在變頻器外殼內側貼附納米晶帶材（厚度 0.2~0.3mm），對 100kHz~1MHz 的磁場干擾衰減 30~40dB，避免干擾周邊的壓力傳感器（測量精度要求 ±0.1%）。
• 伺服電機磁芯：將 EMC 納米晶制成伺服電機的定子磁芯，替代傳統硅鋼片，不僅提升電機效率（降低鐵損 30%），還能通過納米晶的磁損耗抑制電機運行時的高頻磁場輻射（1~10MHz），屏蔽效能可達 25~35dB，滿足 IEC 61800-3 工業電磁兼容標準。

4. 通信與基站領域：減少 “信號互擾”

5G 基站的天線陣列、RRU 射頻拉遠單元工作在 3.5GHz、26GHz 等頻段，會產生高頻電磁輻射，若泄漏到周邊的廣播電視信號塔或其他基站，會導致信號互擾（如通話掉話、網速下降）。EMC 納米晶的應用包括：

• 基站天線屏蔽罩：在基站天線屏蔽罩的內層添加納米晶薄膜（厚度 0.05~0.1mm），對 2~10GHz 的電磁波衰減 35~45dB，避免輻射泄漏到外部，同時減少外部干擾（如其他基站的信號入侵）。
• RRU 外殼屏蔽：在 RRU 外殼（鋁合金材質）表面濺射納米晶涂層（厚度 0.01~0.02mm），利用納米晶的介電損耗和磁損耗，對 1~6GHz 的輻射干擾衰減 30~40dB，滿足 YD/T 2592-2010 通信設備電磁兼容標準。

5. 醫療電子領域：確保 “設備電磁安全性”

醫療設備（如 MRI 核磁共振、心電監護儀、超聲診斷儀）對電磁干擾極為敏感：MRI 的強磁場（1.5~3.0T）會干擾周邊設備，而心電監護儀的微弱信號（μV 級別）易被外部干擾淹沒。EMC 納米晶的應用包括：

• MRI 機房屏蔽：在 MRI 機房的墻壁、天花板內側鋪設納米晶復合板材（納米晶顆粒與樹脂復合，厚度 5~10mm），對 0.1~10MHz 的磁場干擾衰減 50~60dB，避免干擾隔壁的心電監護儀（信號精度要求 ±5μV）。
• 超聲探頭屏蔽：在超聲探頭的線纜外層包裹納米晶屏蔽層（厚度 0.1~0.2mm），替代傳統銅箔屏蔽，減少外部電磁干擾（如醫院的高頻電刀輻射）對超聲圖像的影響（避免圖像出現雜波）。

總結

屏蔽吸波 EMC 納米晶的核心價值在于：通過納米尺度優化磁 / 介電參數，實現 “寬頻、高效、低反射” 的電磁屏蔽，同時兼顧輕量化、薄型化與加工性，解決傳統屏蔽材料（金屬、鐵氧體）“窄頻、重、厚、易反射干擾” 的痛點。其用途覆蓋從消費電子到新能源汽車、工業控制的全場景 EMC 需求，是保障電子設備 “無干擾運行” 的關鍵材料，尤其適配當前 “高頻化、集成化、輕量化” 的技術趨勢。

未來，隨著 5G、6G 通信、自動駕駛、高精度醫療設備的發展，對 EMC 的要求將進一步提升（如更高頻段、更強抗干擾能力），EMC 納米晶將向 “更高磁導率、更寬頻損耗、更低成本” 方向迭代，進一步擴大應用范圍。

軟磁材料的分類：

1、軟磁材料按材料成分分類：

金屬軟磁：最早使用，包括硅鋼、坡莫合金等。

鐵氧體軟磁：為以氧化鐵為主要成分的磁性氧化物，包括錳鋅系，鎳鋅系鐵氧體等。

非晶軟磁：主要包含鐵基、鐵鎳基、鈷基非晶材料、納米非晶材料等。

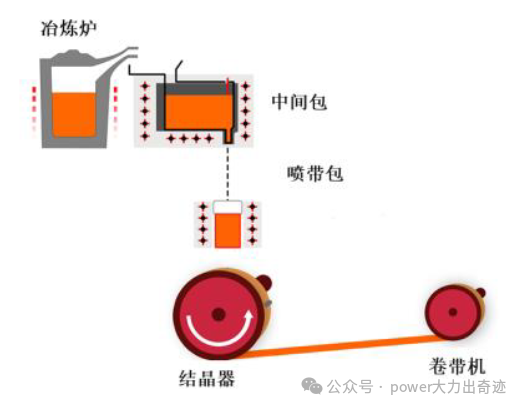

非晶合金生產工藝

納米晶軟磁：納米晶合金有時會被認為是非晶合金的一類，兩者的區分并不嚴格，但兩者實際有較大的區別。納米晶是在非晶態合金制備工藝之后，再經過高度控制的退火環節，形成的具有納米級微晶體和非晶混合組織結構的材料。

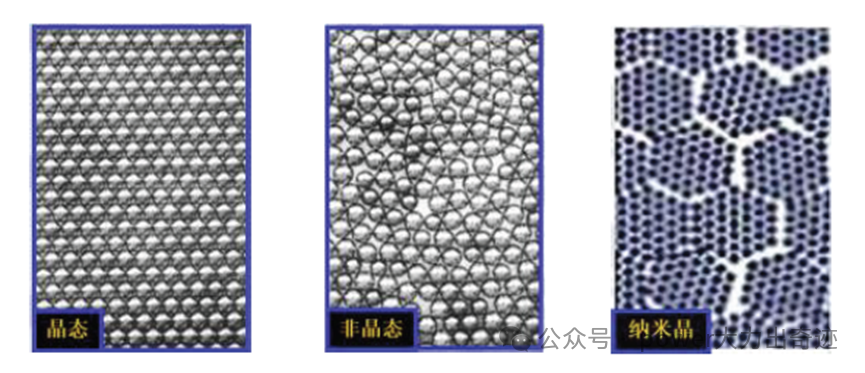

非晶與晶體結構微觀對比

納米晶軟磁相較前述三者具備更加優異的綜合性能：相較于非晶合金，可具有更高的飽和磁感應強度和初始磁導率，同時也更加適應小型化、集成化的發展趨勢，相較于鐵基非晶，損耗通常還可繼續降低，為高頻電力電子應用的理想材料。

2、軟磁材料按照產品形態分類

軟磁材料可分為合金類、粉芯類、鐵氧體類。

軟磁材料的對比:

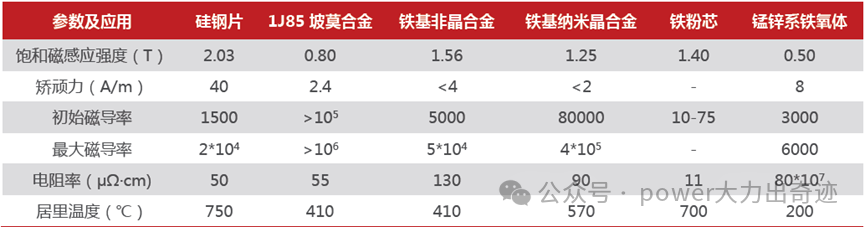

軟磁材料性能

鐵氧體、納米非晶等主要用于高頻電子電力元器件，包括各類電容、電感等，可應用于通信、家電、新能源車、無線充電等領域，納米晶合金在部分領域與鐵氧體形成直接競爭。

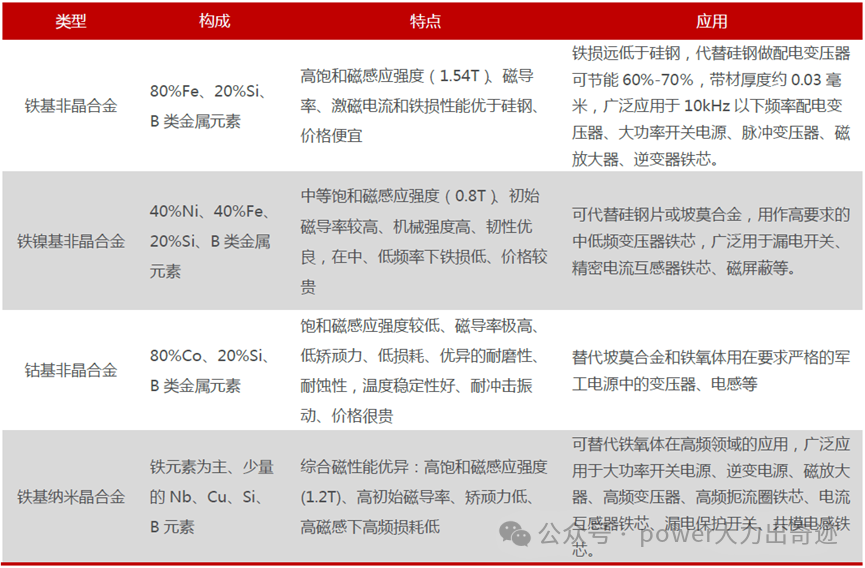

不同類型非晶合金性能及下游應用

納米晶合金較非晶合金整體具有更高的磁導率和更低的損耗，傳輸效率更高，體積更小，主要應用于中、高頻環境的電子磁性元器件，下游包括消費電子、新能源汽車、變頻家電、粒子加速器等領域。

隨著國家對“碳達峰”、“碳中和”整體規劃和目標的確定，以非晶合 金等材料制造的高效節能變壓器迎來戰略性的發展機遇和更寬廣的市 場空間。

納米晶合金是將含鐵、硅、硼、鈮、銅等元素的合金熔液，通過急速、高 精度冷卻技術，在非晶基礎上形成彌散、均勻納米島嶼結構的材料，具有 較高的飽和磁密、高初始磁導率和較低的高頻損耗等特性，廣泛應用于中、 高頻領域的能量傳輸與濾波。

納米晶超薄帶產品是制造電感、電子變壓器、互感器、傳感器、無線充電 模塊等磁性器件的優良材料，主要應用于消費電子、新能源發電、新能源 汽車、家電、粒子加速器等領域，滿足電力電子技術向大電流、高頻化、 小型輕量、節能等發展趨勢的要求，目前已在智能手機無線充電模塊、新 能源汽車電機等產品端實現規?；瘧?yīng)用。

納米晶合金將加速替代鐵氧體軟磁。與鐵氧體軟磁材料、非晶軟磁材料等 材料相比，納米晶超薄帶因其高飽和磁度、低矯頑力、高初始磁導率等材 料特性可以縮小磁性器件體積、降低磁性器件損耗，屬于新型磁性材料， 綜合磁性性能更為優異。隨著技術進步對磁性材料的要求提高以及消費電 子、新能源汽車等新興市場領域需求的上升，納米晶超薄帶對傳統鐵氧體 材料有望逐步形成替代。
