案例分析“藍牙距離短、掉線、天線設計”客戶反饋問題整理記錄

客戶反饋使用KT1328A主從一體的藍牙芯片=2顆，分別是A設置主機，B設置從機
應用到實際的產品，發現距離達到20米之后連接不穩定
客戶實際在工廠端樣品階段測試：可以穿2堵墻都很正常，所以提供了pcba給我們進行分析

修改建議如下：

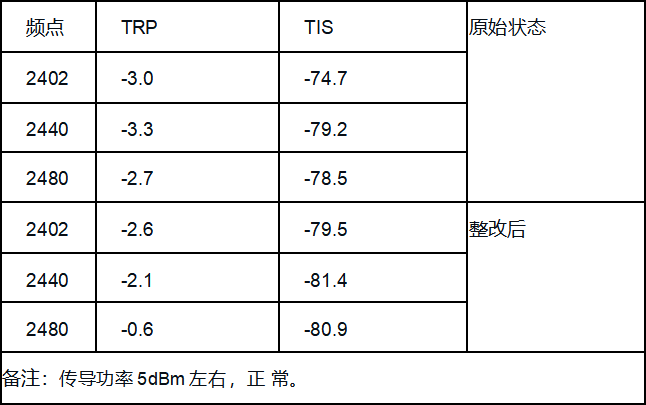

問題點歸納如下：
1、晶振的背??線不要挖空 ，保留完整的 GND 平? 。
2、RF ?線需要有平?連續 的 GND 回路 ，不然的話 ，RF 阻抗不連續 ，影響信號的傳輸質量。
3、天線的凈空區不夠，下圖所示：

這里再記錄一下一個關于“藍牙天線”的細節，當然也適用于wifi、2.4g和藍牙
關于倒F的天線=就是我們給的參考天線，和陶瓷天線選型的問題
1、如果板子的空間足夠，選擇板載的倒F天線，性能會更好。反而陶瓷天線性能稍微差一點
2、陶瓷天線只是能量密度大而已，適用于空間不夠的場景

最后再來總結一下：
客戶反饋將兩顆 KT1328A 主從一體藍牙芯片（A 設為主機、B 設為從機）應用于實際產品時，出現距離超 20 米后連接不穩定的問題，但工廠端樣品階段測試穿 2 堵墻仍正常，故提供 PCBA 用于分析；針對該問題歸納出晶振背面走線、RF 走線、天線凈空區三方面關鍵問題點并給出修改建議，同時補充了藍牙（亦適用于 wifi、2.4g）天線選型細節，明確板載倒 F 天線（空間足夠時選，性能更好）與陶瓷天線（空間不足時選，僅能量密度大、性能稍差）的適用場景與差異。
