高端電流檢測IC芯片 FP355PDF說明書 規格書 應用手冊參數耐壓24V
高端電流檢測IC芯片 FP355PDF參數規格說明書

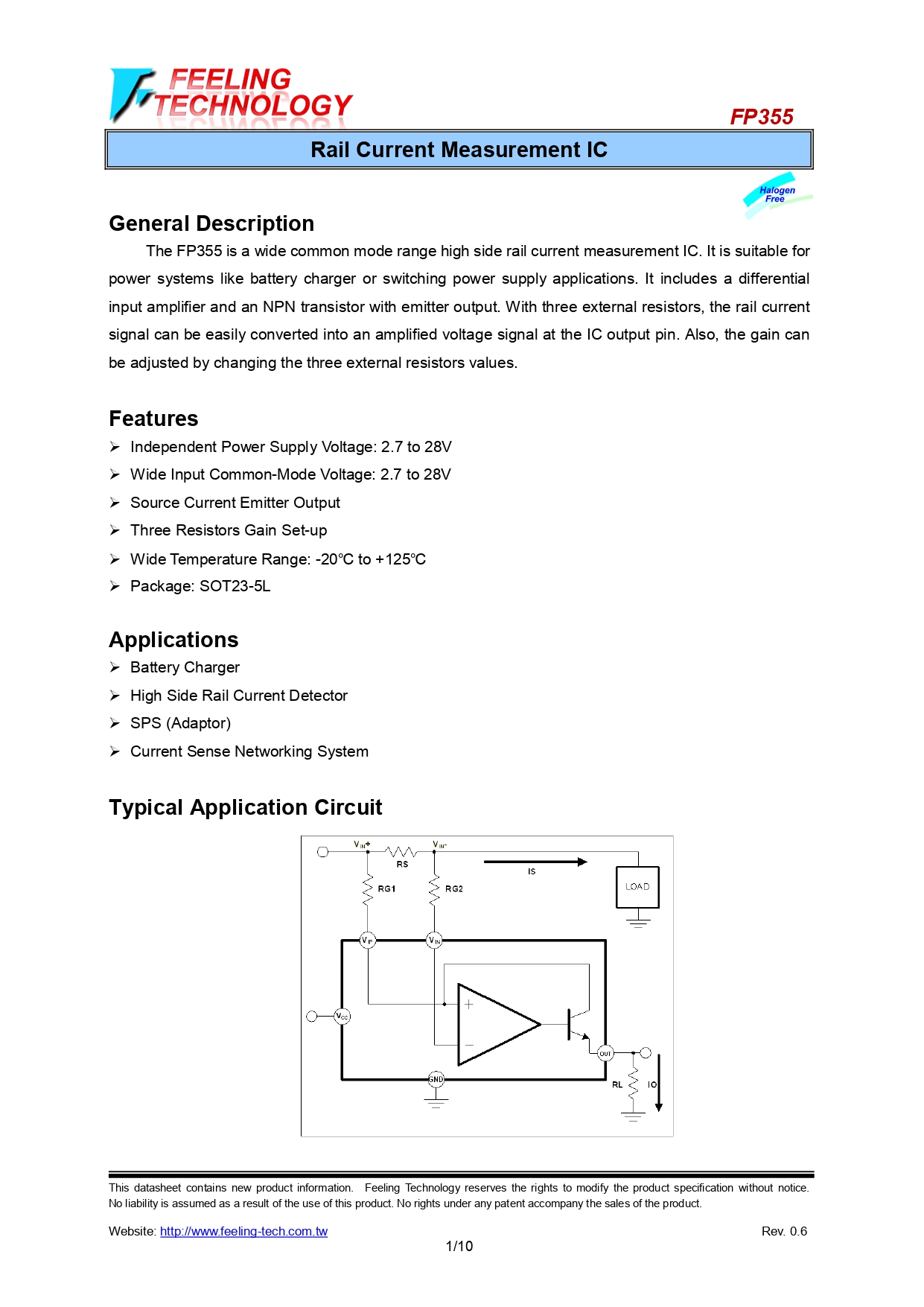

產品概述
FP355是一種寬共模范圍高側軌電流測量IC。它適用于電源系統，如電池充電器或開關電源的應用。它包括一個差分輸入放大器和一個具有發射極輸出的NPN晶體管。有三個外部電阻，軌道電流信號可以很容易地轉換為IC輸出引腳的放大電壓信號。此外，還可以通過改變這三個外部電阻器的值來調整增益。
Pparameter
技術參數
?獨立電源電壓：2.7~24V
?寬輸入共模電壓：2.7至24V
?源電流發射器輸出
?3個電阻器增益設置
?工作溫度范圍：-20℃至+125℃
?封裝：SOT23-5L
