進入AI時代，多卡、多節點的大規模集群環境對網絡性能提出極高要求。為實現高性能的無損網絡，除了必要的QoS配置能力外，設備間配置的自動同步尤為關鍵。DCBX（Data Center Bridging Exchange）協議作為數據中心網絡自動化的核心技術，可顯著降低運維復雜度與人工配置錯誤，為RoCE（RDMA over Converged Ethernet）配置同步提供技術基礎。

DCBX的產生背景

現代數據中心網絡負載多樣，既包含對延遲和丟包極度敏感的存儲、HPC和實時計算等關鍵業務流量，也包括可容忍一定延遲的普通數據流量。為保障關鍵業務的服務質量，需借助PFC（Priority-based Flow Control）和ETS（Enhanced Transmission Selection）等功能實現流量?jī)?yōu)先級管理。傳統人工逐臺配置方式效率低、易出錯，無法滿足大規模數據中心運營需求。

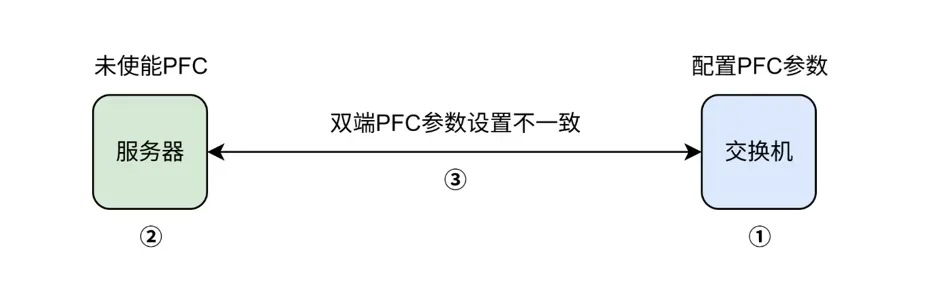

下圖是因?yàn)闆]有端到端開啟 PFC 而導致的丟包/擁塞擴散示例：

什么是DCBX？

DCBX是一種基于IEEE 802.1Qaz的鏈路層協議，通過LLDP（Link Layer Discovery Protocol）的擴展字段實現設備間流控與QoS配置的同步。其核心功能包括：

• 發現對端設備的DCB配置；
• 更新對端DCB參數至本地；
• 監測DCB配置變化。

DCBX協議信息封裝

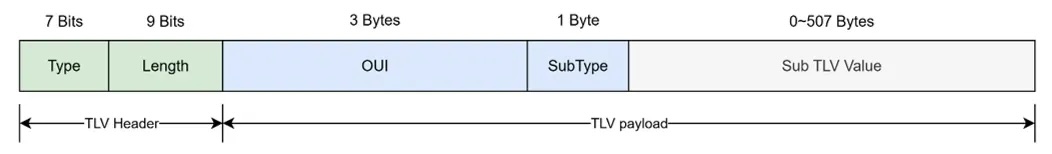

DCBX通過LLDP擴展TLV（Type-Length-Value）字段封裝配置信息，主要包括：

• ETS Configuration TLV
• ETS Recommendation TLV
• PFC Configuration TLV
• Application Priority TLV

DCBX的工作流程

DCBX通過狀態機在每個端口上實現配置宣告、協商與更新，基本流程如下：

• 本地配置采集：初始化本地配置、能力與同步意愿；
• 本地配置宣告：向?qū)Χ诵姹镜嘏渲茫?/li>
• 對端配置采集：獲取對端配置與能力信息；
• 本地配置更新：比對并協商配置，更新不一致項；
• 配置變化監測：持續監測配置變化，觸發重新同步。

典型應用場景示例

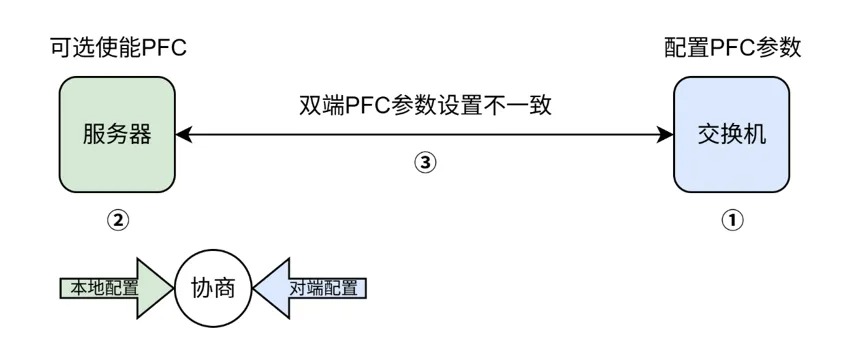

交換機與服務器之間的DCBX交互

通過DCBX實現端到端DCB功能一致性：

• 交換機配置PFC并啟用DCBX；
• 服務器啟用DCBX并設置接收意愿；
• 通過LLDP擴展字段完成配置同步。

交換機與交換機之間的DCBX交互

確保轉發鏈路上DCB配置一致：

• 本地交換機配置接口隊列PFC并啟用DCBX；
• 對端交換機配置相應PFC并啟用DCBX；
• 本地檢測到配置不一致時，自動同步對端配置。

DCBX作為現代數據中心網絡自動化的關鍵協議，通過標準化、自動化的配置同步機制，顯著提升了RoCE網絡的部署效率與可靠性，為AI、HPC等高性能場景提供了堅實基礎。未來隨著無損網絡需求的進一步增長，DCBX將在多云互聯與智能運維中發揮更大價值。
