在無線技術飛速發展的浪潮中，工程師需要一臺能夠模擬未來無線設備將接收到的各種復雜信號的儀器。安捷倫科技（現為是德科技）推出的E4428C ESG（Enhanced Signal Generator）矢量信號發生器，正是這樣一款在當年定義了行業標準的標桿產品。它以其強大的矢量調制能力和靈活性，成為無數通信產品從研發到生產全周期中的核心測試設備。

一、 核心定位：什么是E4428C ESG？

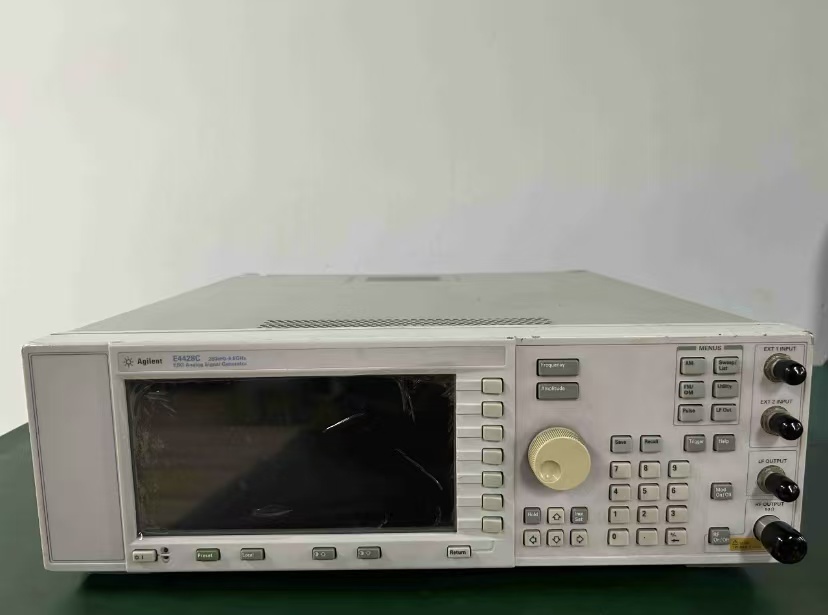

E4428C ESG是一款中高性能的微波矢量信號發生器。它的頻率覆蓋范圍從250 kHz 到 最高6 GHz（具體取決于選件），涵蓋了從傳統的蜂窩通信到新興的WLAN、藍牙等絕大多數無線標準。其核心價值在于，它不僅僅是一臺普通的信號源，更是一臺完整的矢量信號模擬器，能夠生成極其精確和復雜的數字調制信號。

深圳市寶安區沙井方豐瑞儀器設備經營部是集電子儀器銷售、測試方案提供、售前服務、儀器設備維修、儀器租賃、回收、計量等業務為一體公司。

二、 突出特點與核心技術
強大的矢量調制性能

高精度I/Q調制器： E4428C內置高性能的I/Q調制器，支持寬帶的矢量調制，調制帶寬最高可達120 MHz（取決于選件）。這使其能夠生成高階QAM信號，而誤差矢量幅度保持極低水平。

優異的ACPR和EVM性能： 對于3G/4G（W-CDMA, LTE）等對線性度要求極高的系統，E4428C能夠提供出色的鄰道泄漏比和EVM，確保功放等器件的測試準確性。

無與倫比的靈活性與可擴展性

模塊化結構： ESG平臺采用模塊化設計，用戶可以根據需要選配不同的基帶發生器、數字調制模塊和射頻單元。這種設計提供了巨大的靈活性，并保護了用戶的投資。

強大的基帶源： 它支持多種信號生成方式：

內置基帶發生器： 可直接生成標準通信信號。

外部I/Q輸入： 允許用戶從外部設備（如任意波形發生器）輸入基帶信號，進行上變頻。

數字基帶接口（選件）： 可直接與基帶開發平臺連接，實現實時信號生成。

廣泛的信號庫與軟件支持

Signal Studio軟件： 安捷倫/是德科技為其提供了強大的Signal Studio軟件。通過該軟件，用戶可以輕松生成符合GSM/EDGE, W-CDMA, CDMA2000, LTE, 802.11a/b/g WLAN, WiMAX等數十種無線標準的測試信號，而無需深厚的信號處理專業知識。

自定義波形： 用戶可以使用工具（如MATLAB）創建自定義的波形文件，并下載到ESG的內部存儲器中播放，滿足專有協議或前沿研究的需要。

可靠的性能與穩定性

高頻譜純度： 具備低相位噪聲和高諧波抑制能力，確保了測試環境中的信號純凈度。

穩定的輸出功率： 提供高達+20 dBm的輸出功率，并具有良好的電平精度和平坦度，適合接收機靈敏度測試和器件測試。

三、 典型應用場景
E4428C ESG的通用性使其在多個領域成為不可或缺的工具：

無線通信研發： 用于手機、基站、接入點等設備的接收機測試、協議棧測試和性能驗證。

功率放大器測試： 作為驅動源，用于測試PA的線性度、效率和ACPR性能。

元器件特性測試： 對濾波器、混頻器、放大器等有源和無源器件進行S參數和失真特性測試。

生產測試： 雖然速度不及專為生產線設計的MXG，但其穩定性和信號質量使其在高端制造測試中仍有一席之地。

教育與科研： 為大學和研究所進行通信算法研究和新波形設計提供了理想的實驗平臺。

四、 歷史地位與傳承
安捷倫E4428C ESG是其所在時代當之無愧的行業工作horse。它見證了從2G到3G再到4G的移動通信技術演進，并為這些技術的商業化落地提供了關鍵的測試支持。

盡管該型號目前已停產，并被是德科技更現代的平臺所取代，但在全球許多實驗室和生產線上，仍有大量E4428C在穩定運行，這充分證明了其卓越的設計和可靠性。它的直接精神繼承者是是德科技的MXG矢量信號發生器，后者在繼承ESG優秀信號質量的同時，大幅提升了速度和可靠性，更適合現代生產線。

總結而言，安捷倫E4428C不僅僅是一臺測試儀器，它更是一個時代的象征。它以其強大的功能、無與倫比的靈活性和堅如磐石的可靠性，賦能了一代通信工程師，推動了無線世界的創新。對于許多資深工程師而言，ESG是他們職業生涯中最值得信賴的伙伴之一，其在射頻測試領域的經典地位無可撼動。
