安世半導體于近日新推出NEX82016數模混合LLC原邊控制器和NEX8191X LLC副邊同步整流控制器兩大系列產品。該系列產品支持從一百瓦到一千瓦左右的電源設計。非常適用于工業電源、醫療電源、服務器電源、TV電源和消費類電源等應用場合。

其中NEX82016是一款數?；旌螸LC原邊控制器，采用電流模式控制策略，可視化的GUI界面，方便設計人員進行快速的參數選擇和匹配，降低LLC電源設計和調試的困難度。NEX8191X LLC副邊同步整流控制器，支持CCM，CrM以及DCM工作模式，采用SOP-8封裝，外圍設計簡單。

搭配安世半導體的反激、PFC控制器和其他類型的功率器件，工程師可以使用安世器件設計出一站式高效可靠的電源系統。

產品優勢

GUI界面便于LLC設計和調試

NEX82016采用可視化的GUI界面，方便設計人員快速的進行參數選擇和匹配，降低LLC電源設計和調試難度。驅動時間，保護模式，輕載降頻，打嗝模式以及各項系統參數均可靈活配置，可滿足不同功率，頻率以及能耗等電源需求，減少料號管理和庫存成本。

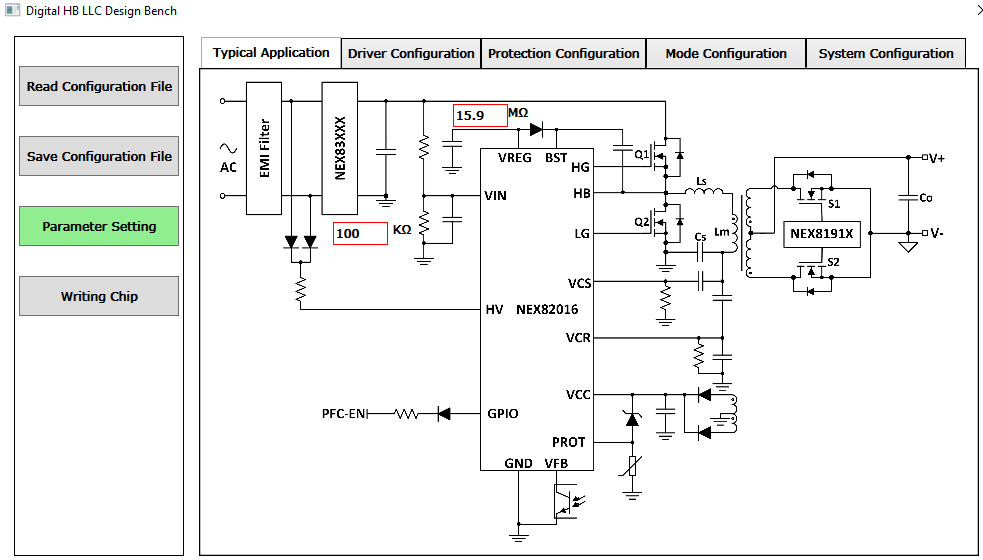

△ 圖1：NEX82016可視化GUI界面

可靠的容性模式調節

NEX82016通過容性模式調節機制，使得系統始終工作于感性模式，在輸出過載或短路條件下，通過CS逐周期采樣諧振電流，當諧振電流接近零時，系統會及時關閉高壓側/低壓側開關，有效避免硬開關的發生，確保系統在各種異常狀態下不炸機。

高集成度，更少外圍電路

NEX82016集成高壓啟動，X電容放電，大電流柵極驅動器，GPIO等，適合用來設計高功率密度電源和工業應用。

雙路SR可替換性

采用主流的SOP-8封裝形式，兩種引腳排列，方便客戶選型替換。

產品特性

LLC原邊控制器

電流型控制架構

集成半橋驅動，最高頻率支持600kHz

具有可視化界面，便于設計和靈活的參數配置

符合DoE EPS VII和CoC EPS V5 Tier 2 (美國和歐洲能效法規標準)

輕載時跳頻模式降低開關損耗

可調死區時間降低導通損耗

突發模式控制和超低靜態電流最大程度提高輕載效率并降低待機功耗

豐富的保護功能：BI/BO，OPP，OCP，SCP，OVP，OTP，CMR等

高集成度，更少外圍電路

SOP-16封裝

LLC副邊同步整流控制器

支持CCM， CrM以及 DCM 工作模式

VCC工作范圍寬，支持5V ~ 35V的電壓應用

140uA超低靜態電流，輕載節能模式

可驅動標準或邏輯電平的功率MOSFET

預調節門級驅動電壓加快SR FET的關斷速度

SOP-8封裝，體積小巧，節省 PCB 空間，適配高密度布局

雙通道具有互鎖功能

外圍簡單，性價比高

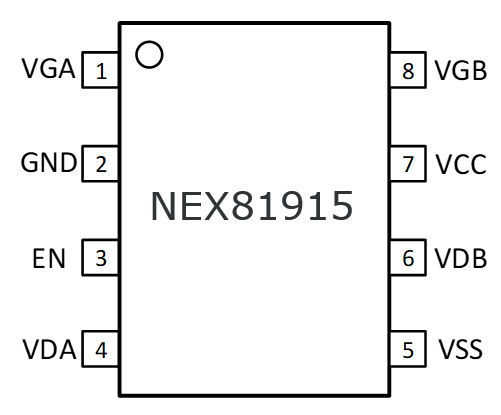

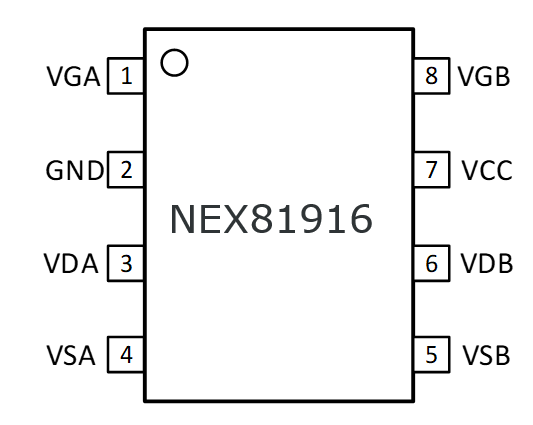

△ 圖2： NEX8191X 雙路SR控制器封裝圖

典型應用

本系列產品憑借出色的性能適配能力，廣泛覆蓋多元核心應用領域：在工業領域，為工業電源提供可靠的控制核心，保障電源穩定性；在醫療電源領域，為醫療儀器電源提供高安全、高精準的控制核心；適配TV設備的電源系統，支持高效、大功率的電源。在消費類電源場景中，可有效支持筆記本適配器、電動自行車充電器等大功率供電需求。

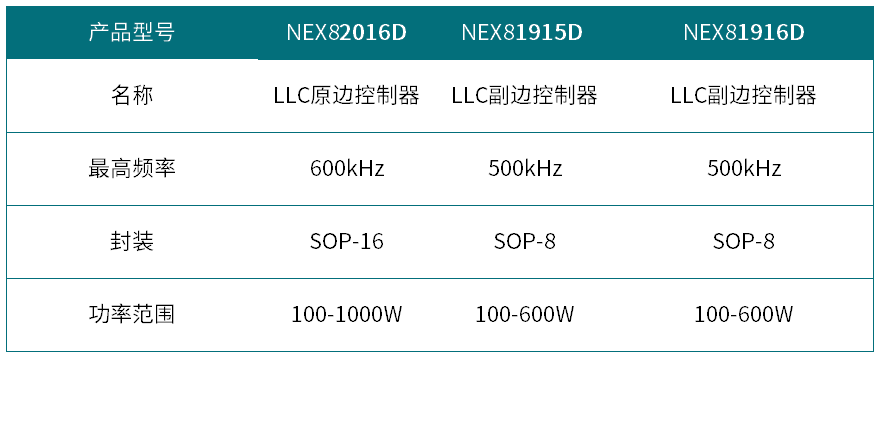

產品選型

安世新推出NEX82016數?；旌螸LC原邊控制器和NEX8191X LLC副邊同步整流控制器兩大系列產品現已全面量產?？蛻艨筛鶕?jù)項目需求靈活選用最合適的芯片設計系統。

Nexperia (安世半導體)

Nexperia（安世半導體）總部位于荷蘭，是一家在歐洲擁有豐富悠久發展歷史的全球性半導體公司，目前在歐洲、亞洲和美國共有12,500多名員工。作為基礎半導體器件開發和生產的領跑者，Nexperia（安世半導體）的器件被廣泛應用于汽車、工業、移動和消費等多個應用領域，幾乎為世界上所有電子設計的基本功能提供支持。

Nexperia（安世半導體）為全球客戶提供服務，每年的產品出貨量超過1,000億件。這些產品在效率（如工藝、尺寸、功率及性能）方面成為行業基準，獲得廣泛認可。Nexperia（安世半導體）擁有豐富的IP產品組合和持續擴充的產品范圍，并獲得了IATF 16949、ISO 9001、ISO 14001和ISO 45001標準認證，充分體現了公司對于創新、高效、可持續發展和滿足行業嚴苛要求的堅定承諾。

Nexperia：效率致勝。
