該UCC25661是一款高頻 LLC 控制器，實現輸入功率比例控制 （IPPC） 方案，以及增強的輕負載管理和多重保護功能。

IPPC擴大了LLC轉換器的控制范圍，并簡化了寬輸入或輸出電壓范圍應用（如LED驅動器、電池充電器）的設計。IPPC甚至可以在沒有PFC的情況下用于非通用輸入應用。
*附件：ucc25661.pdf

該UCC25661具有增強的輕載管理功能，可提高效率，同時最大限度地減少可聽噪聲。為了最大限度地減少待機功耗，UCC25661在突發模式下運行時直接禁用 PFC 控制器。

自動電容區域規避方案以及帶反向恢復規避的自適應軟啟動方案驗證了器件永遠無法在可能損壞 FET 的模式下工作。自動容性區域回避方案使控制器適用于處理預偏置負載。

該UCC25661具有強大的保護功能，可幫助您設計可靠的電源。該UCC25661具有支持高壓啟動和 OVP 響應的選項。

特性

• 滿載開關頻率：50kHz至750kHz
• IPPC 控制支持寬輸入或?qū)捿敵?LLC （WLLC）作
• 增強的輕負載管理：
  • 高頻脈沖跳動，提高輕載效率
  • 可聽頻率范圍跳躍，可降低可聽噪聲和柔和的開/關突發模式
  • 低頻突發，用于低待機功耗和集成 PFC 開/關控制
• 內部諧振電容電壓合成器，可增強信號可靠性并支持高啟動頻率
• 避免零電流開關 （ZCS），消除電容區域作
• 自適應軟啟動，具有最小的浪涌電流，并消除啟動時的反向恢復
• 集成高壓啟動
• 集成柵極驅動：+0.6/-1.2A
• 完整的保護
  • 50ns 過流保護 （OCP），逐周期電流限制
  • 過壓保護 （OVP）、輸出電壓鎖存器
  • 內部和外部過熱保護 （OTP）
  • 輸入和VCCP UVLO，帶內部19V VCCP鉗位
  • 獨立配置的 OCP 和過載保護
• SOIC-14封裝，引腳被移除，用于高壓間隙

參數

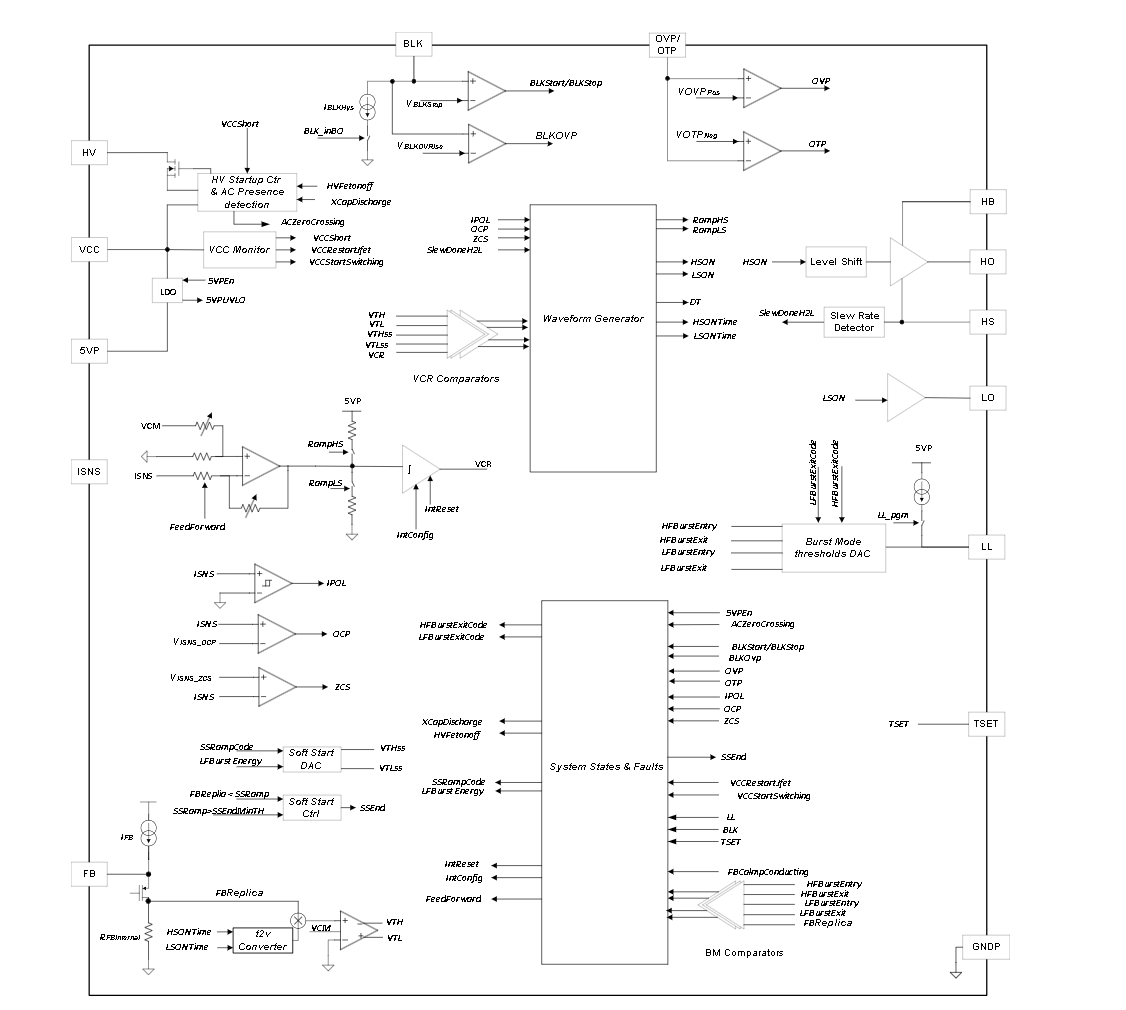

方框圖

?1. 產品概述?
UCC25661是德州儀器（TI）推出的高頻LLC諧振控制器，專為隔離電源設計，具有寬輸入/輸出電壓范圍（WLLC）、高功率密度和高可靠性特點。其核心采用? 輸入功率比例控制（IPPC） ?方案，優化了輕載效率（50kHz-750kHz全負載開關頻率），并集成多項保護功能。

?2. 關鍵特性?

• ?IPPC控制?：
  • 實現輸入功率與控制信號的線性關系，簡化寬電壓范圍應用設計（如LED驅動、電池充電器）。
  • 支持無PFC的非通用輸入應用，動態響應更優。
• ?輕載管理?：
  • ? 高頻脈沖跳過（HF Pulse Skip） ?：提升輕載效率。
  • ? 低頻突發模式（LF Burst） ?：降低待機功耗，集成PFC開關控制。
  • 可編程閾值，平衡輸出紋波與效率。
• ?保護功能?：
  • 50ns過流保護（OCP）、逐周期限流。
  • 過壓（OVP）、欠壓鎖定（UVLO）、過溫（OTP）保護。
  • ?零電流開關（ZCS）避免?：防止容性區域工作損壞FET。

?3. 應用領域?
TV電源、工業AC/DC適配器、電動工具、醫療電源、PC電源、游戲機電源等。

?4. 封裝與引腳?

• ?SOIC-14封裝?（9.9mm×3.9mm），移除部分引腳以增強高壓間隙。
• 關鍵引腳功能：
  • ?HV?：高壓啟動和X電容放電。
  • ?BLK?：輸入電壓檢測。
  • ?ISNS?：諧振電流檢測，集成VCR合成器提升抗噪性。

?5. 技術細節?

• ?VCR合成器?：通過外部TSET引腳配置積分時間常數，獨立設置OCP/OLP閾值。
• ?反饋控制?：通過光耦跨隔離屏障傳輸信號，F(xiàn)B引腳電壓反映輸出調節需求。
• ?典型效率曲線?：文檔未展示具體數據，但強調高頻和輕載優化。

?6. 保護與可靠性?

• 自適應軟啟動減少浪涌電流，避免反向恢復。
• 內部19V VCCP鉗位，ESD防護（HBM±1000V，CDM±500V）。
• 工作溫度范圍：-40°C至125°C。
