眾所周知，在物聯網無線通信領域中，LoRa模塊具備著運行功耗低、傳輸距離遠、抗干擾能力強等技術特性，可有效解決低功耗廣域網（LPWAN）中設備續航短、偏遠場景信號覆蓋弱、復雜環境（如工業廠區、城市建筑群）通信易受干擾等問題，是智慧農業、智慧城市、工業物聯網等領域的通信基礎設施之一。

例如，華普微自主研發的RFM95就是一款采用先進數模混合設計，基于獨創自適應速率算法，支持多頻段、多調制方式（LoRa、（G）FSK、（G）MSK、OOK）的LoRa SPI模塊；它不僅能有效提升物聯網設備的無線通信鏈路性能，還能覆蓋從遠距離、低速率到中短距離、中高速率的通信場景，且電流功耗顯著低于行業內其他裝置。

RFM95的核心優勢在于通過164dB的最大鏈路預算實現了行業領先的通信距離——這一性能源于+20dBm（100mW）的恒定射頻輸出功率與低至-144dBm的接收靈敏度的結合，在采取LoRa調制的方式下，可實現對“距離、抗干擾、功耗”三角權衡問題的突破，即使在復雜環境下也能確保無線信號的穩定傳輸。

RFM95，如何平衡功耗、速率與距離？

如下圖所示，RFM95是一個半雙工、低中頻的無線射頻收發器，它內置了標準頻移鍵控（FSK）調制解調器與遠距離擴頻（LoRa?）調制解調器，可支持用戶根據實際需求，靈活選用/切換OOK、FSK、LoRa等多種信號調制方式。

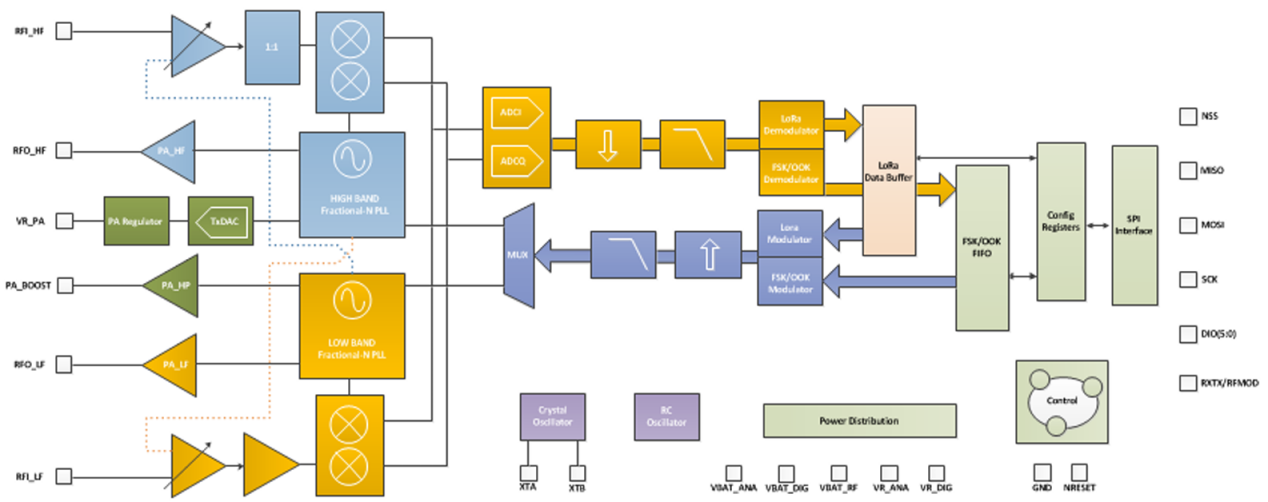

簡化功能框圖

其中，LoRa?調制解調器使用了擴頻調制和前向糾錯技術，與傳統的基于FSK或OOK的調制方式相比，增加了無線電通信鏈路的距離和魯棒性；擴頻因子和糾錯率是設計變量，允許設計者優化占用帶寬、數據速率、鏈路預算改進和抗干擾性之間的權衡。

LoRa?調制解調器的另一個重要特性是其增強的抗干擾性，它能夠?qū)崿F(xiàn)高達25 dB的同信道GMSK抑制；這種抗干擾性允許LoRa?調制系統在頻譜使用密集的頻段中或在混合通信網絡中簡單共存，當傳統調制方案失敗時，可使用LoRa?來擴展范圍。

需要注意的是，不同調制方式在關鍵性能維度上差異顯著：例如LoRa側重遠距離傳輸與低功耗，F(xiàn)SK在數據速率上更具優勢，OOK則以結構簡單、成本低為特點，三者在傳輸距離、數據速率、功耗水平及實現復雜度上形成明確區分。

這種多模式支持能力，讓RFM95可覆蓋從簡易場景（如短距離低速率數據傳輸）到復雜場景（如遠距離低功耗物聯網通信）的通信需求，并有效規避了單一調制技術在應用場景上的局限性，顯著提升了模塊的適配性與實用性。

RFM95，LPWAN中的高效通信方案

值得一提的是，由于RFM95接收電流低至10.3mA，睡眠模式下寄存器保持電流低至200nA，并集成了+14dBm高效率PA，可在確保通信距離的同時顯著降低運行能耗，尤其適合電池供電的物聯網終端（如無線傳感器、自動抄表系統），可大幅延長設備續航周期。

此外，RFM95還具備著強大的抗干擾能力，它前端IIP3（三階輸入截取點）可達-12.5dBm，抗阻塞能力優異，再疊加LoRa調制技術在選擇性和抗阻塞方面的先天優勢，可在強干擾環境下穩定工作，解決傳統調制技術中信號易受同頻干擾影響的問題。

RFM95還內置了256字節數據包引擎，支持CRC校驗、前導碼檢測和位同步，配合自動射頻感應（CAD）與快速自動頻率校正（AFC）功能，可進一步提升IoT設備的通信穩定性與數據傳輸準確性。

而在兼容性方面，RFM95支持WMBus、IEEE 802.15.4g等多標準協議，并針對868MHz、915MHz等ISM頻段進行了專項調校，可滿足不同地區的regulatory要求；另外，RFM95還集成了溫度傳感器，可實時監控模塊的工作狀態，便于系統功耗管理與故障診斷。

通過融合超遠通信距離、低功耗設計、靈活調制模式與高可靠性，RFM95可為低功耗廣域網（LPWAN）設備提供兼顧性能與實用性的無線通信解決方案，是連接物理世界與數字平臺的關鍵橋梁之一。
