海凌科推出的LLCC68 芯片 LoRa 模塊 HLK-L06，支持一對一和一對多通信，具備超小體積、強大功能與廣泛適應性，為眾多行業提供了高效的無線通信解決方案。

01

模塊介紹

LoRa模塊HLK-L06

LoRa是基于Semtech公司開發的一種低功耗局域網無線標準。Lora即Long Range Radio（遠距離無線電），Lora模塊最大的特點是對比其他無線傳輸方式，在相同功耗傳輸距離更遠，實現低功耗與遠距離的統一。

HLK-L06 使用LLCC68 芯片作為無線通信，實現串口到無線射頻的數據透傳，傳輸距離可達3km，功耗低，抗干擾能力強，使用方便等特點。

02

模塊優勢

LoRa模塊HLK-L06

01

超低功耗，節能典范

HLK - L06 主頻達 32MHz，最大發射功率為 22dBm。在發射狀態下，功耗低至 120mA；接收狀態下，功耗更是低至 5mA，極大降低了能源消耗，延長了設備續航時間。

02

超遠距離，穩定通信

在視野開闊的環境中，HLK - L06 模塊最遠通信距離可達 3km（部分參數提及最大通信距離可達 5km）。并且，用戶能夠依據自身需求，自定義調節發射功率，進而靈活調整傳輸距離，滿足不同場景的通信要求。

03

多樣通信，靈活組網

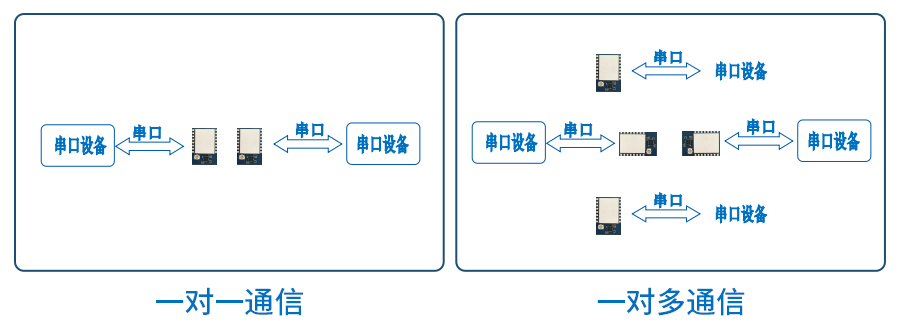

HLK - L06 模塊支持 LoRa/FSK/GFSK 三種調制方式，具備 3 公里遠距離下的一對一和一對多通信能力，為復雜場景下的通信組網提供了豐富選擇。

03

模塊特征

LoRa模塊HLK-L06

超小體積，僅 15x15mm

最大發射功率 22dBm，功率軟件可調

最大通信距離可達 5km

超低接收電流 5mA

支持LoRa調制模式，同時兼容并支持 FSK，GFSK 傳統調制模式

SPI 通信接口，可直接連接各種單片機使用

寬電壓工作范圍 1.8～3.7V

工業級標準設計，支持-40～+85℃下長時間使用

郵票孔和 1.27mm 插針兼容設計，適用貼片生產和插件生產

片或其它模板

04

應用場景

LoRa模塊HLK-L06

在山野從林、湖泊等復雜環境中，工業控制領域常常要求通信傳輸距離遠，LoRa 模塊HLK-L06的遠距離傳輸能力，可以解決低功耗和遠距離不能兼得的難題，適用于需要無線抄表和工業控制等項日方案中。

除此以外，基于 LoRa 模塊HLK-L06低功耗、低成本、傳輸距離遠等特點，也非常適用于環境監測和智能農業等場景中。

05

常見問題

LoRa模塊HLK-L06

Q1：HLK - L06 可以實現一個與多個連接嗎？

A：可以。HLK - L06 既支持一對一連接，也支持一個與多個連接，即一個發送，多個同時接收。

Q2：HLK - L06 如何進行一對多通信？

A：實現 HLK - L06 多個模塊同時通信，需將所有模塊設置為相同的工作 ID，其中一個模塊發送數據，所有模塊都能接收到。

Q3：HLK - L06 的串口波特率可以修改嗎？

A：可以。HLK - L06 支持通過 AT 指令修改波特率，方便用戶根據實際需求進行調整。

Q4：HLK - L06 的頻段可以切換嗎？

A：HLK - L06 默認支持 433Mhz 頻段，其他頻段可根據用戶需求進行定制。
