在電子調試中，最令人頭疼的莫過于轉瞬即逝的偶發異常。它難以捕捉，卻足以讓系統癱瘓。如何精準“逮”住這幽靈般的故障？示波器的分段存儲功能正是破解此道的利器。本文將揭示如何利用這一強大功能，讓每一次異常都無所遁形，告別盲目排查！

01為什么單次異常如此難以捕捉？

單次異常信號，如偶發脈沖、瞬時錯誤或間歇性故障，具有發生時間不確定、持續時間短、重復率低的特點。這些偶爾出現卻又轉瞬即逝的異常信號，就像狡猾的兔子，總是在我們眨眼間消失得無影無蹤。傳統方法往往難以捕捉這些單次異常，導致調試困難、問題隱患無法徹底排除。使用傳統示波器捕捉這類信號時，我們通常面臨兩大挑戰：

l存儲深度限制：為了長時間監測信號，不得不降低采樣率，可能導致信號失真，無法準確分析細節。

l效率低下：傳統方式需要長時間記錄大量數據，其中絕大部分是無用信息，后期分析猶如大海撈針。

02分段存儲：原理與優勢

示波器分段存儲（Segmented Storage）是一種將數據按邏輯或物理邊界劃分為多個獨立段的存儲方式。

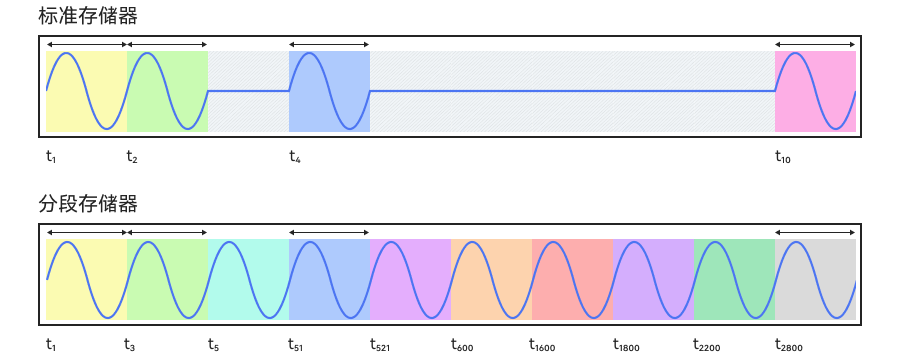

在示波器中，它通過將有限的存儲空間劃分為多個小段，只記錄觸發事件前后的有效數據，丟棄無用信息。忽略無效時間段，在相同存儲深度下可獲得更高的采樣率，確保信號高保真、不失真。

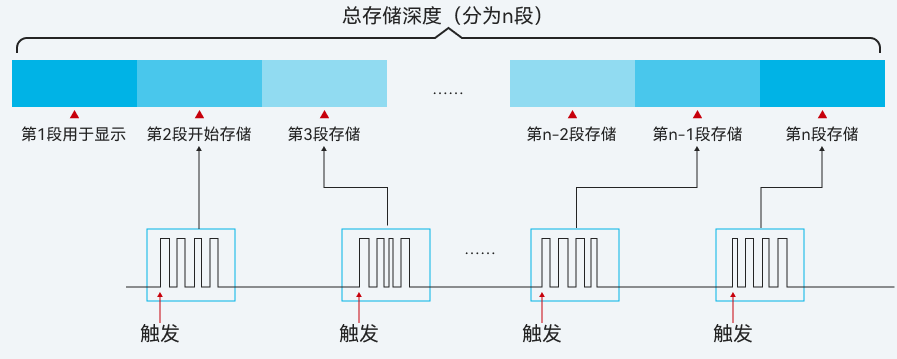

示波器內部有一個高精度的時鐘計數器。每當觸發事件發生、一個分段被存儲時，示波器內部就會記錄下此時計數器的值，并賦予其作為該分段的時間戳，作為查看/確認單幀波形的依據存儲的波形可以單幀播放查看，也可以擬合總體查看。

03小概率異常波形捕捉困難

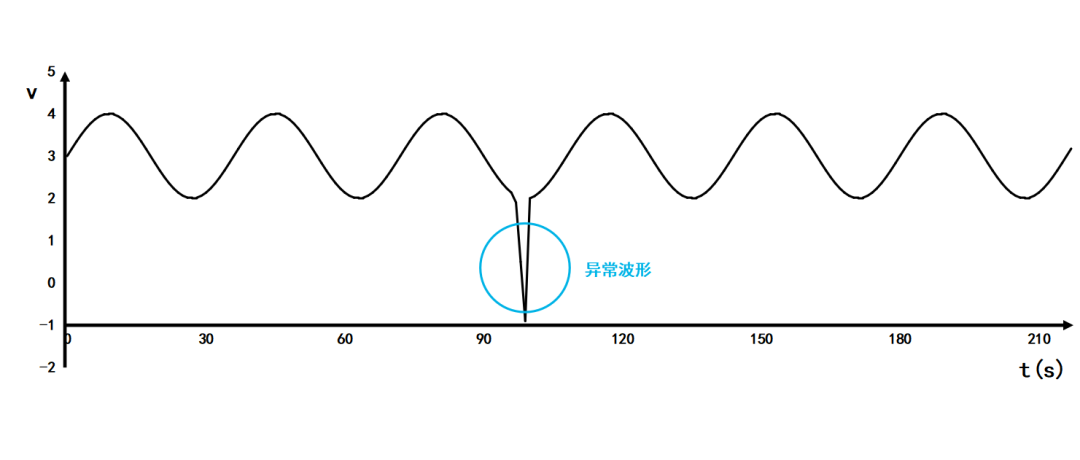

下圖為波形示意圖，約200s左右時候出現一次異常。

對于低存儲的示波器，例如某品牌的示波器最大存儲深度為10M。為捕獲200s出現一次的異常，需要設置時基檔位為20s/格，在10M存儲深度下，采樣率最大只有0.05MSa/s，即50KSa/s，基本只能查看10KHz的信號，高于此頻率的信號將嚴重失真，無法分析。

麥科信12位高分辨率示波器MHO3-5004，擁有360Mpts的超大存儲深度，最大采樣率3GSa/s。

為了捕獲200s才出現一次的異常， 設置時基檔位為20秒/格，一屏幕記錄240秒波形。存儲深度為360Mpts，此時可以保持1.5MSa/s的采樣率，但也只能保證500KHz頻率以下的信號基本不失真，如果信號頻率較高，則信號失真。

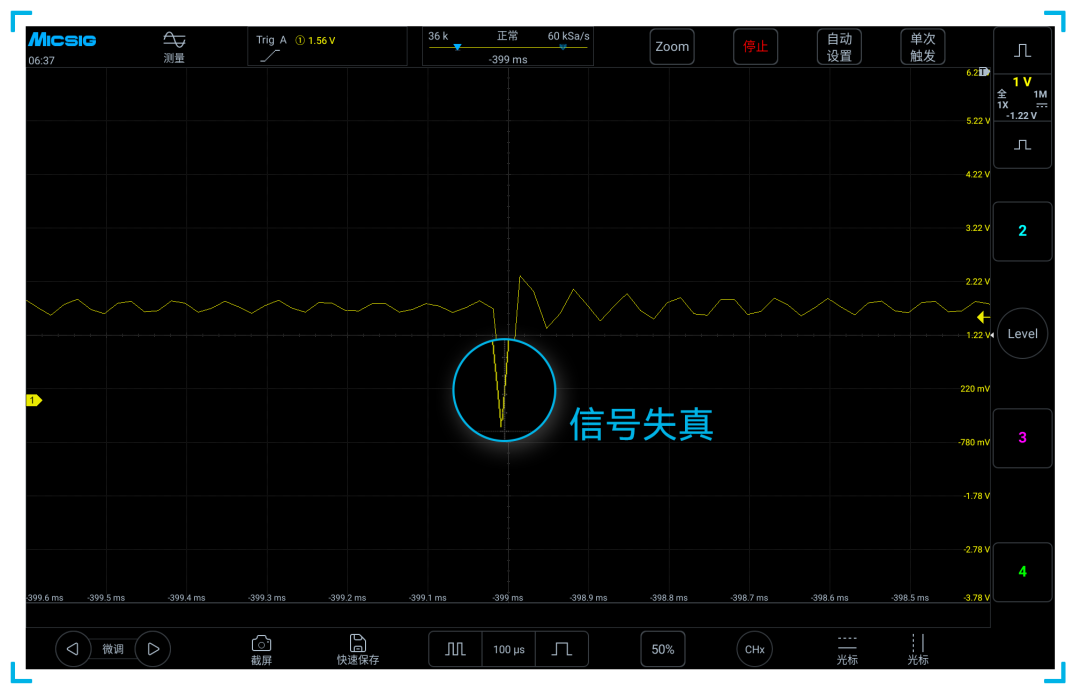

MHO3-5004捕獲200s出現的異常信號，記錄240s的波形。將信號放大，可以看出信號失真。

04采用分段存儲捕捉異常波形

利用示波器的分段存儲（Segmented Memory）功能可以有效解決這一矛盾。

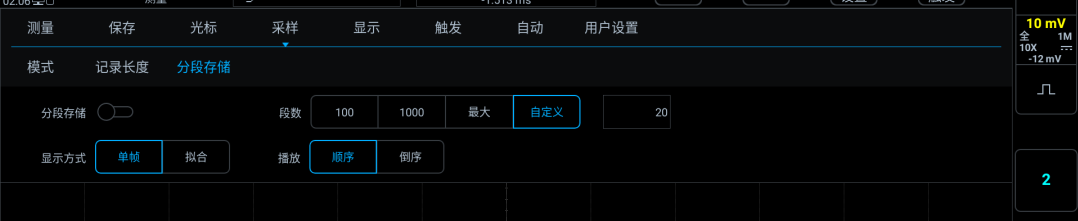

在麥科信示波器MHO3采樣中開啟分段存儲功能，捕捉200s左右出現一次的波形，設置分段存儲的段數為20段，時基為100μs，采樣率為3GSa/s，觸發方式為邊沿觸發，觸發電平為0V。將信號接入示波器通道1，當信號被觸發時，示波器便會自動捕獲異常信號，跳過冗長的空閑時間。

捕獲完成后，按下暫停按鈕，可以逐一查看、對比和分析每一段波形，快速定位異常特征，同時也可以進行擬合顯示，將所選的波形疊加起來顯示到屏幕上。

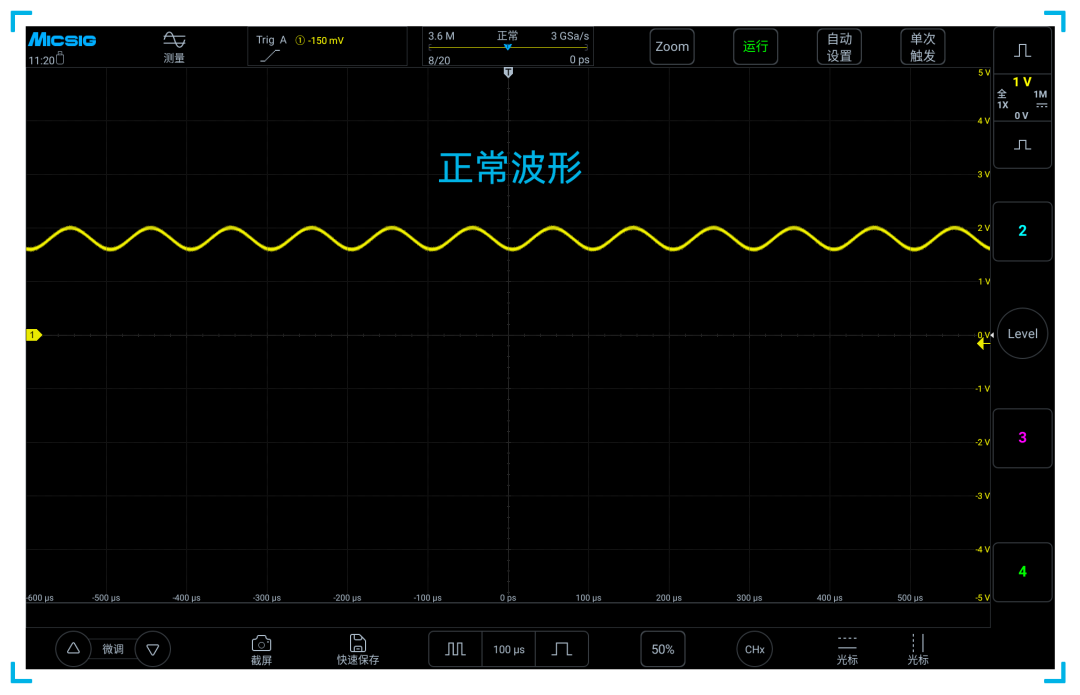

下圖所示為正常波形。當輸入信號呈規律性變化時，未達到所設置的-150mV觸發閾值，信號將不會被記錄和保存。

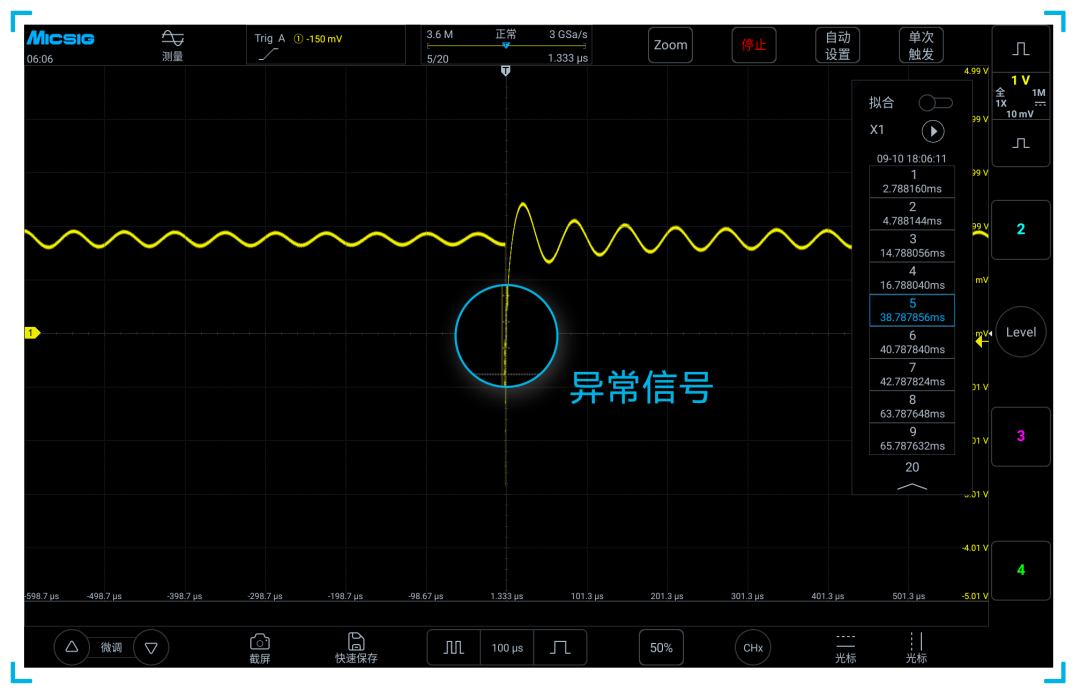

當輸入信號異常時，示波器檢測到滿足觸發條件的異常信號，會自動啟動捕獲過程，將該異常波形獨立保存至存儲段中，以便后續分析。

借助分段存儲功能，在相同的存儲深度條件下，不僅能夠保持采樣率不下降、保證信號的真實性和完整性，還能夠高效捕獲所有感興趣的異常片段，顯著提升調試與分析效率。

05結語

分段存儲的應用遠超想象：

在電源分析中，它能精準捕捉負載突加或突卸時的瞬時響應與電壓跌落，幫助工程師定位瞬態問題；

雷達系統借助該技術，可在復雜的信號環境中聚焦有效回波脈沖，自動忽略發射階段的無用空閑時段；

而在激光與光電系統中，分段存儲也能可靠捕捉非周期性的脈沖信號，確保關鍵光信號不被遺漏。

無論是瞬態響應分析、信號去蕪存菁，還是偶發故障捕捉，分段存儲都以其靈活高效的特性，成為高端測試中的隱形利器。

麥科信多款示波器，如MHO系列以及示波器TO2004、TO3004、ETO系列、MDO系列，都配備了分段存儲功能，助您精準捕捉復雜信號，高效完成調試任務。
