該MCF8315D為驅動峰值電流高達 4A 的 12 至 24V 無刷直流電機 （BLDC） 或永磁同步電機 （PMSM） 的客戶提供單芯片、無代碼無傳感器 FOC 器件。該MCF8315D集成了三個 1/2 橋，具有 40V 絕對最大能力和 240/250/265mΩ 的極低 RDS（ON）（高側 + 低側 FET）。MCF8315D集成了電源管理電路，包括電壓可調降壓穩壓器（3.3V/5V，170mA）和LDO（3.3V，20mA），可用于為外部電路供電。

FOC算法配置可以存儲在非易失性EEPROM中，這允許器件在配置器件后獨立運行。該器件通過PWM輸入、模擬電壓、變頻方波或I2C命令接收速度命令。MCF8315D中集成了大量保護功能，旨在保護設備、電機和系統免受故障事件的影響。
*附件：mcf8315d.pdf

特性

• 具有集成無傳感器電機控制算法的三相BLDC電機驅動器
  • 無代碼磁場定向控制 （FOC）
  • 速度、電流、功率和電壓控制
  • 正向和反向風車支持
  • 可配置的功率和速度限制
  • 導程角度調節，效率高
  • 通過軟啟動、軟停止和死區時間補償提高聲學性能
  • 使用電機參數提取工具 （MPET） 進行離線電機參數測量
  • 基于模擬、PWM、頻率或 I2C 的速度輸入
  • 可配置的電機啟動和停止選項
  • 高速運行的通量減弱
  • 抗電壓浪涌 （AVS） 保護
  • 通過DACOUT引腳進行可變監控
• 4.5 至 35V 工作電壓（最大 40V 絕對電壓）
• 高輸出電流能力：4A 峰值
• 低 MOSFET 導通電阻
  • RGF：RDS（ON）（H+L） TJ=25°C時：240mΩ（典型值）
  • RRY：TJ=25°C時RDS（ON）（H+L）：250mΩ（典型值）
  • PWP：TJ=25°C時RDS（ON）（H+L）：265mΩ（典型值）
• 低功耗睡眠模式：參考
  • VVM = 24V、TA = 25°C時為5μA（最大值）
• 速度環路精度：3%（內部時鐘）和1%（外部時鐘基準）
• 具有 R/W 安全性的可配置 EEPROM，用于存儲設備配置
• 不需要外部電流檢測電阻;使用內置電流檢測
• 內置 3.3V、20mA LDO 穩壓器
• 內置 3.3V/5V、170mA 降壓穩壓器
• 用于禁用 （Hi-Z） 輸出的專用 DRVOFF 引腳
• 擴頻、PWM 抖動和壓擺率，可降低 EMI
• 集成保護功能套件
  • 電源欠壓鎖定 （UVLO）
  • 電源過壓保護 （OVP）
  • 電機鎖檢測
  • 可配置的電流限制
  • 熱警告和關斷 （OTW/TSD）
  • 故障狀態指示引腳 （nFAULT）
  • 通過 I2C 接口進行可選故障診斷

參數

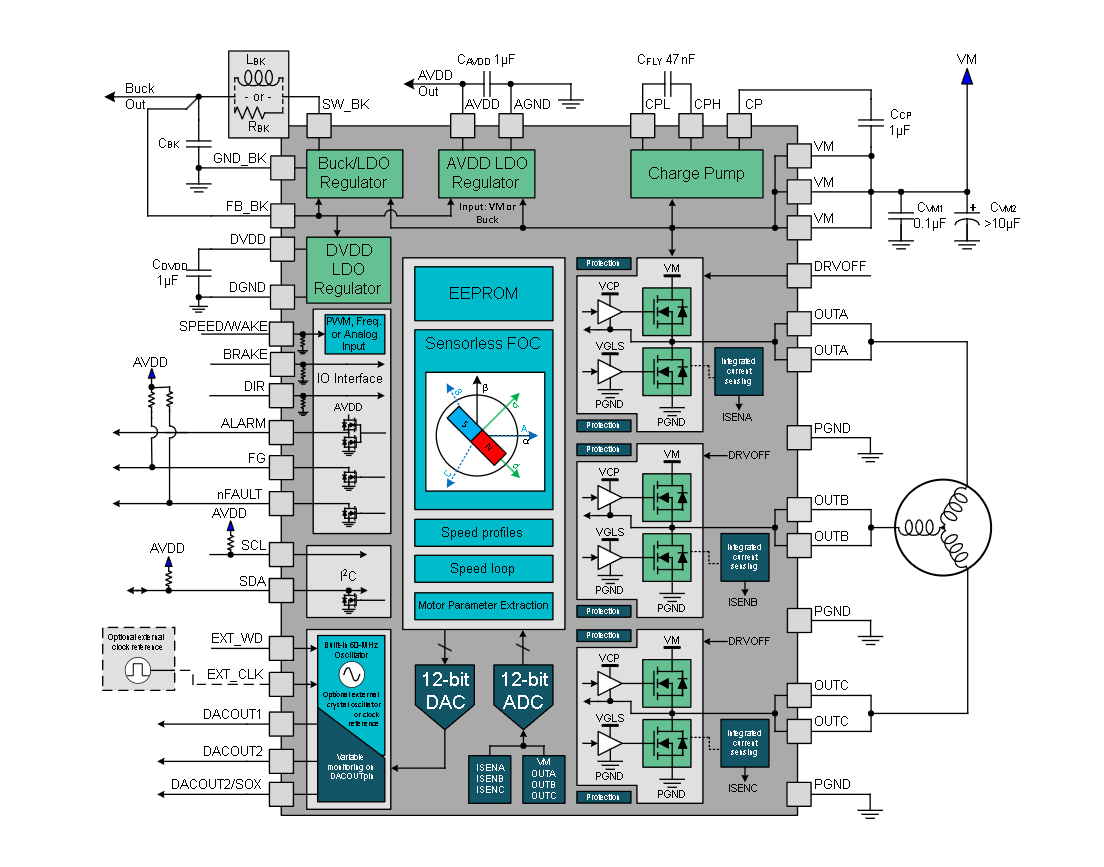

方框圖

?1. 核心特性?

• ?集成化設計?：單芯片解決方案，集成3相BLDC/PMSM驅動、傳感器less FOC算法及功率管理模塊（Buck/LDO穩壓器）。
• ?關鍵參數?：工作電壓4.5-35V（峰值40V），輸出電流4A（峰值），MOSFET導通電阻低至240mΩ（RGF型號）。
• ?控制方式?：支持PWM/模擬/頻率/I2C多種速度輸入，內置EEPROM存儲配置參數，支持獨立運行。

?2. 功能模塊?

• ?功率輸出級?：集成3個半橋，支持100%占空比，電荷泵提供高側驅動電壓。
• ?控制接口?：
  • 速度控制：支持線性/階梯/雙向速度曲線配置。
  • 保護功能：包含欠壓鎖存(UVLO)、過流保護(OCP)、溫度警告/關斷(OTW/TSD)等。
• ?電源管理?：
  • 可調Buck穩壓器（3.3V/5V, 170mA）和LDO（3.3V, 20mA）為外部電路供電。
  • 支持電感/電阻模式切換以適應不同負載需求。

?3. 電機控制算法?

• ?啟動模式?：提供對齊(Align)、雙對齊(Double Align)、初始位置檢測(IPD)和慢速首周期啟動選項。
• ?閉環控制?：
  • 速度/功率/電流/電壓四種閉環控制模式。
  • 弱磁控制(Flux Weakening)支持超額定轉速運行。
• ?動態響應?：可配置加速度/減速率，主動制動(Active Braking)抑制電壓浪涌。

?4. 保護機制?

• ?實時監測?：通過nFAULT/ALARM引腳報告故障，支持I2C診斷接口。
• ?關鍵保護?：
  • 電機堵轉檢測
  • 輸入電壓浪涌抑制(AVS)
  • 多重溫度保護（警告/關斷雙閾值）

?5. 應用場景?

• 家電領域：洗衣機泵、空氣凈化器風扇
• 工業設備：小型家用電器、住宅通風系統
• 優勢：無需編碼，通過GUI工具快速配置，適合批量生產。

?6. 封裝選項?

• 提供三種封裝：40引腳VQFN(7x5mm)、32引腳WQFN(6x4mm)、24引腳HTSSOP，均帶散熱焊盤。

文檔包含完整的寄存器映射表、電氣特性參數及典型應用電路設計指南，適用于12-24V無刷電機驅動方案開發。
