?1. 產品概述?
MCT8315Z是德州儀器（TI）推出的集成FET的三相無刷直流（BLDC）電機驅動器，采用霍爾傳感器梯形控制方案，無需外部MCU即可驅動電機。關鍵特性包括：

• ?電壓范圍?：4.5V至35V（峰值40V），支持12V/24V電機應用。
• ?輸出能力?：4A峰值電流，低MOSFET導通電阻（275mΩ典型值）。
• ?控制模式?：支持硬件引腳或SPI接口配置，提供同步/異步PWM調制。
• ?集成功能?：內置3.3V/5V降壓穩壓器、3.3V LDO、電流限制及多種保護機制。


?2. 核心功能?

• ?梯形控制?：支持120°霍爾傳感器換向，兼容模擬/數字霍爾輸入。
• ?靈活配置?：
  • ? SPI型號（MCT8315ZR） ?：通過5MHz SPI接口配置參數。
  • ? 硬件型號（MCT8315ZH/T） ?：通過電阻配置引腳設置模式、超前角等。
• ?保護特性?：包括欠壓鎖定（UVLO）、過流保護（OCP）、電機堵轉檢測、熱關斷（TSD）等，故障狀態通過nFAULT引腳或SPI寄存器指示。

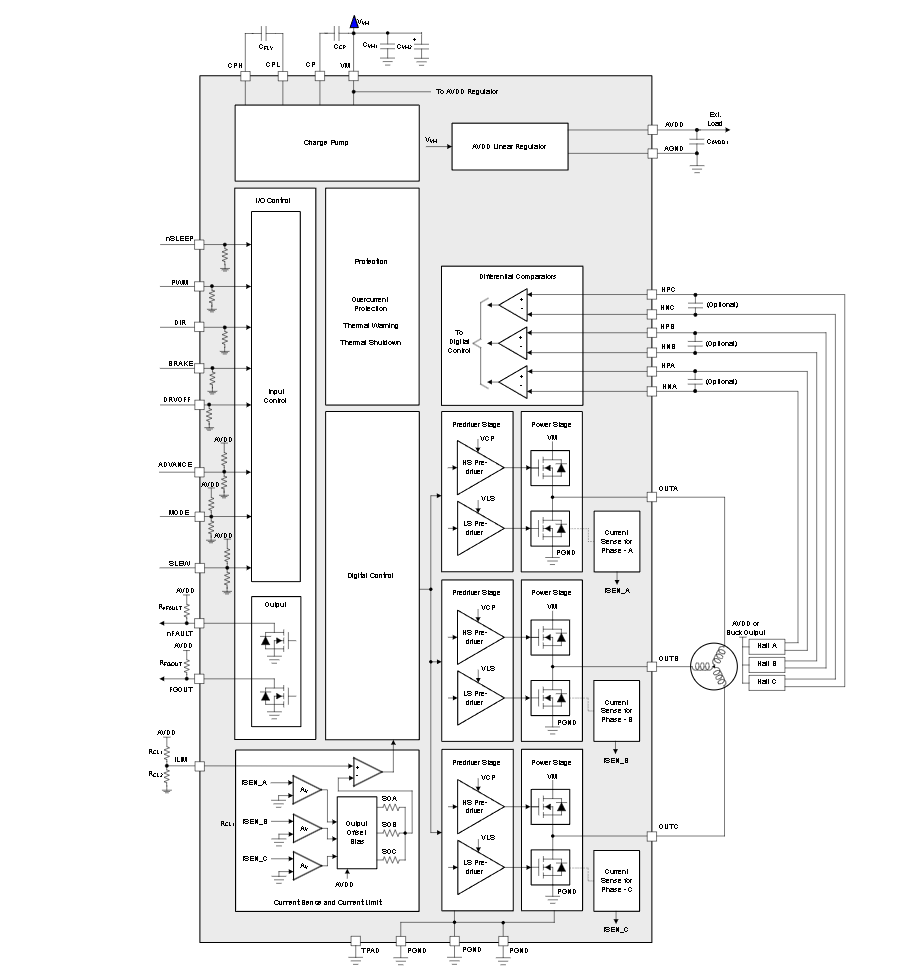

?3. 關鍵模塊?

• ?電源管理?：
  • ?降壓穩壓器?：輸出3.3V/5V（200mA），支持電感或電阻模式。
  • ?電荷泵?：為高側MOSFET提供柵極驅動電壓。
• ?電流限制?：集成電流檢測，無需外部分流電阻，支持逐周期限流。
• ?主動消磁?：減少換向期間的二極管導通損耗（ASR/AAR模式）。

?4. 應用場景?
適用于CPAP呼吸機、打印機、掃地機器人、小型家電、工業自動化等低至中功率電機驅動場景。

?5. 封裝與型號?

• ?封裝?：32引腳WQFN（6mm×4mm），帶散熱焊盤。
• ?型號差異?：
  • ?MCT8315ZR?：SPI配置，含降壓穩壓器。
  • ?MCT8315ZH?：硬件配置，含降壓穩壓器。
  • ?MCT8315ZT?：硬件配置，無降壓穩壓器。

?6. 設計支持?

• ?布局建議?：強調低寄生電感布局，分離功率地與信號地。
• ?熱管理?：依賴PCB散熱，熱阻θJA為30.4°C/W（WQFN封裝）。
  *附件：mct8315z.pdf
