Microchip Technology PIC32CXMTC-DB演示板用于評估PIC32CXMTC系列。Microchip Technology設備是一款片上系統解決方案，適用于基于雙32位Arm? Cortex?-M4F處理器的住宅智能電表應用。用戶應用在內核0下運行，最大頻率為200MHz，電表庫在內核1下運行，最高頻率為240MHz。

數據手冊：*附件：Microchip Technology PIC32CXMTC-DB演示板數據手冊.pdf

特性

• 電壓測量范圍為90VAC 至264VAC
• 可擴展至291V AC ，無需電源 (U1)
• 電流范圍測量取決于使用的電流傳感器和內部PGA的配置
• 電流傳感器輸入通道安裝有3.24Ω負擔電阻器，用于電流互感器 (CT)
• 與CT、分流或Rogowski線圈傳感器兼容
• 電池供電實時時鐘和電源監控器
• 64Mbit四通道IO SPI閃存，用于儀表數據存儲和固件更新
  用戶界面
• 通過USB橋接器隔離式的UART接口
• 光端口接口，符合AMR用ANSI C12.20協議
• 通過光端口和/或隔離接口隔離訪問計量脈沖（Wh、VARh、A2h）

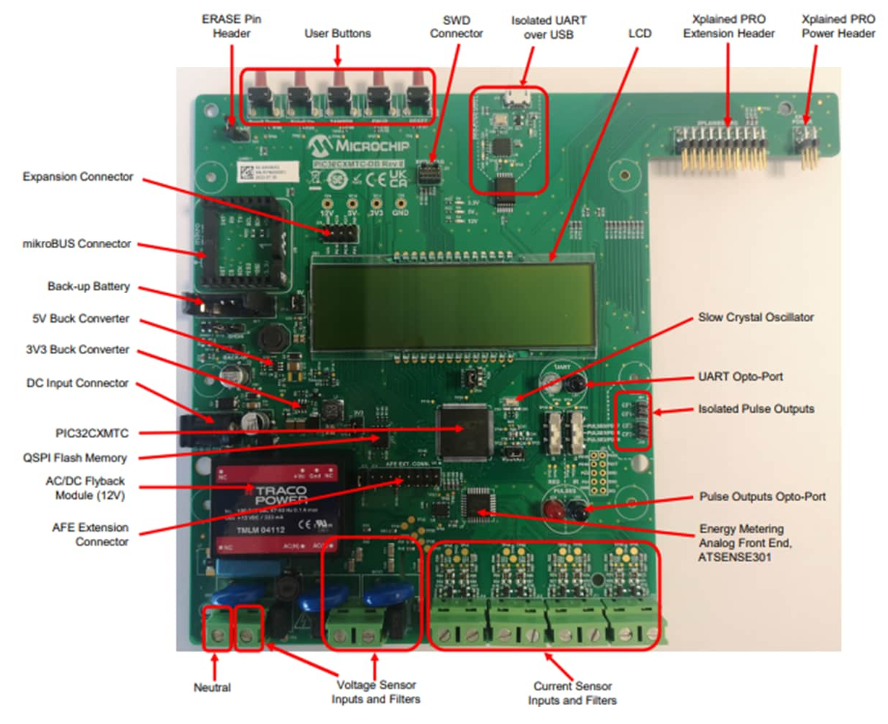

板描述

框圖

基于PIC32CXMTC-DB演示板的智能電表系統技術解析?

一、硬件架構設計

1. ?雙核處理器系統?
   • 采用PIC32CX2051MTC128 SoC，集成雙Arm Cortex-M4F內核（主頻200MHz應用核+240MHz計量核）
   • 典型應用場景：應用核運行用戶程序，計量核專用于高精度電能計量算法
   • 內存配置：2MB Flash + 512KB SRAM（應用核），48KB SRAM（計量核）
2. ?模擬前端設計?
   • 多通道采集：ATSENSE-301 AFE支持3電壓+4電流通道同步采樣
   • 傳感器兼容性：
     • 電壓測量：90-264V AC（可擴展至291V AC）
     • 電流測量：支持CT/羅氏線圈/分流電阻（默認配置3.24Ω負載電阻）
   • 關鍵參數：102dB動態范圍，0.2級精度（符合IEC 62053-22標準）
3. ?電源管理系統?
   • 雙供電模式：
     • AC輸入：通過Flyback模塊轉換為12V DC
     • DC輸入：12V/1.5A外部電源
   • 二級轉換：
     • MCP16301 Buck轉換器輸出3.3V@600mA
     • AP3211 Buck轉換器輸出5V@1.5A

二、關鍵接口實現

1. ?計量脈沖輸出?
   • 三種輸出方式：
     • 光耦隔離脈沖（J17/J18）
     • 可見光/紅外LED指示（D24/LD2）
     • 非隔離測試點（TP50/TP55）
   • 支持能量（Wh）、無功（VARh）、電流平方（A2h）脈沖
2. ?通信接口?
   • 隔離式UART-USB橋接（MCP2200）
   • 擴展接口：
     • Xplained PRO（支持PLC/RF模塊）
     • mikroBUS（兼容標準擴展板）
   • 調試接口：SWD/JTAG 10pin連接器
3. ?人機交互?
   • 定制段碼LCD：8COM×20SEG驅動
   • 5按鍵設計：復位/喚醒/篡改檢測/滾動控制

三、安全設計要點

1. ?高壓隔離措施?
   • 全封閉式外殼（UL 94 V-0級）
   • 光學隔離：USB/UART接口采用ACFL-6212光耦
   • 警告：非隔離區域禁止連接示波器等設備
2. ?電源監控?
   • MIC842電壓監控IC：11V欠壓閾值
   • 電池備份：CR2032維持RTC和備份寄存器
3. ?防篡改設計?
   • 專用Tamper引腳觸發事件
   • 溫度傳感器監測環境異常

四、開發注意事項

1. ?高壓操作安全?
   • 必須由具備EN 62368-1資質的專業人員操作
   • 上電時確保外殼閉合，禁止接觸非隔離區域
2. ?AFE配置建議?
   • 反混疊濾波器參數：
     • 電壓通道：4.42kΩ + 1.6nF（截止頻率22.5kHz）
     • 電流通道：3kΩ + 3.3nF（截止頻率16kHz）
3. ?固件升級?
   • 通過64Mbit QSPI Flash（SST26VF064B）存儲升級包
   • 使用J19擦除引腳實現全片擦除功能
