在水資源精細化管理與水文監測智能化升級的背景下，雷達流量計憑借非接觸式測量的獨特優勢逐步替代傳統接觸式設備，其技術原理與應用價值已得到水利工程領域廣泛認可。這種設備以微波雷達技術為核心，通過融合多學科技術實現流量精準測算，為各行業流量監測提供高效解決方案。

一．核心工作原理

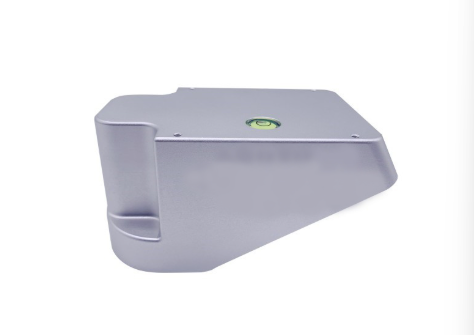

DX-LLX-1C雷達流量計是一款雷達測流產品，采用多普勒原理對水流表面流速進行探測，采用FMCW原理對水位進行測量，微波雷達不受溫度梯度、壓力、空氣密度、風或其他氣象環境條件的影響，可全天候全天時穩定工作。

雷達流量計經過對大量的水利模型分析并總結算法，相比其它的廠家測量的精度更高，并且采用進口雷達探測天線，起始速度更低，測量量程更廣，內部自帶增益調節，安裝簡便，可用于監測河道、明渠以及地下排污井的水流表面流速，內置水位計構成流量監測系統，也可配套本公司遙測終端機RTU構成在線式流量水位監測系統。

二．關鍵技術參數

流速參數：

• 有效距離：0-40m
• 測量范圍：0.1-20m/s; 0.1-40m/s
• 測量精度：±0.01m/ s;±1%
• 分 辨 率：0.001m/ s

水位參數：

• 測量范圍：0-40m
• 測量精度：±1cm（最高可達±5mm）
• 分辨率：1mm

基本參數：

• 供電范圍：9-24V，典型值12V
• 功 耗：<80mA ?12VDC
• 工作溫度：-30-60℃
• 儲存溫度：-35-75℃
• 相對濕度：0-95% RH
• 通信接口：RS485(Modbus)
• 防護等級：IP68
• 外殼材質：鋁合金

三 .系統組成架構

由傳感器，數據采集終端，軟件平臺，供電系統組成

1.雷達流量計主體作為核心部件集成雷達傳感器與信號處理模塊，傳感器負責電磁波的發射與接收，信號處理模塊則對反射波的時間差、頻移量等信息進行濾波、放大及數字化處理，消除電磁干擾、水面波動等環境噪聲影響。

2.RTU遙測終端承擔數據中轉功能，通過通信接口與流量計主體連接實現數據采集，支持定時采集、指令觸發等工作模式，可將處理后的數據上傳至中心監測平臺，同時具備數據存儲功能保障數據連續性。

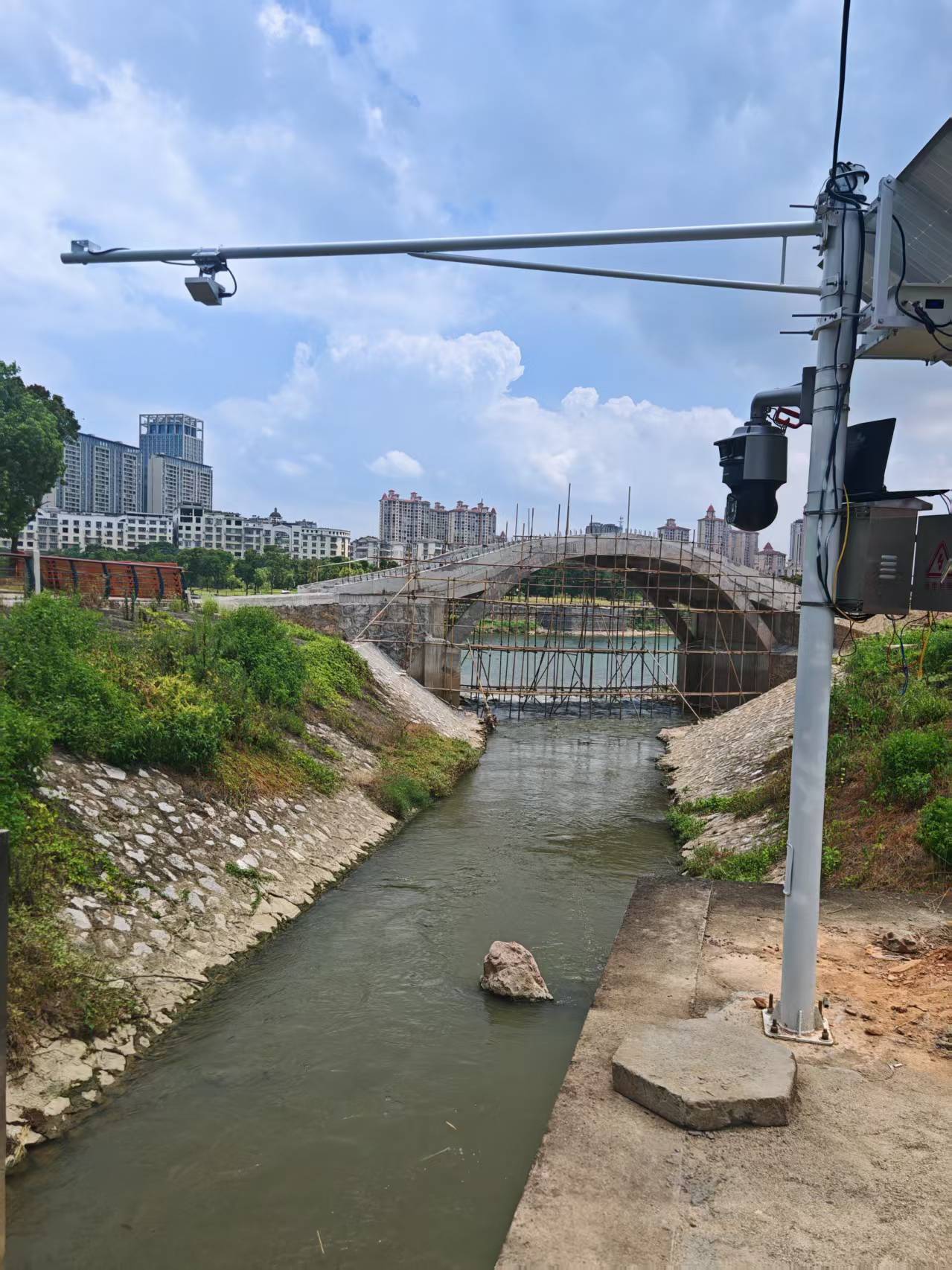

3.供電與防護系統為設備運行提供保障，野外場景多采用40W太陽能電池板搭配38AH免維護蓄電池的供電方案，配備的電源避雷器與防雷接地裝置，能保障設備在極端天氣下穩定工作。安裝支架多采用桿式結構，包含3-5米主鋼管柱、水平懸臂及鋼筋混凝土基礎，可固定于橋梁、堤壩或河岸，確保雷達波發射方向與水流方向平行。

四．主要應用場景

1. 河道、水庫、灌渠等場景

在水文與水資源監測領域，設備被廣泛應用于河道、水庫、灌渠等場景的水位與流速不間斷測量，通過實時獲取數據為水資源調度、水量核算提供依據，其非接觸特性使其特別適用于含泥沙、漂浮物的復雜河道，降低維護成本。

2. 城市水務管理中設備發揮重要作用

在城市內澇監測中可實時捕捉降雨期間的水位漲幅與水流速度，為防汛預警提供數據支撐；在雨水、污水管網測流場景，其特殊結構設計能有效解決管網掛垃圾的問題，性能穩定且數據精確。

3. 環保與災害監測領域同樣離不開該設備

在環保排污監測中可對企業排放口流量進行實時監控，為污染治理提供數據依據；山區暴雨性洪水監測中，設備低功耗、易部署的特點適用于人力巡查困難的偏遠區域，能及時捕捉洪水過程數據為災害預警服務。隨著智慧水利的發展，雷達流量計正推動水文監測向智能化、自動化方向發展，在更多領域發揮重要作用。
