電子發燒友網報道（文 / 吳子鵬）隨著光伏、風電等間歇性電源裝機量的激增，電網調峰壓力顯著加大。儲能系統作為平抑功率波動、提升間歇性電源消納率的核心手段，需在功率密度與儲能容量上實現同步升級。

由于光伏行業已從 1000V 向 1500V 直流電壓轉型，這一變化直接推動儲能系統電壓等級隨之匹配。1500V 儲能系統可與光伏系統實現無縫銜接，不僅能減少變流器的使用數量，還能降低線纜損耗，進而提升系統整體效率，目前已成為大型儲能電站的主流選擇。在 1500V 電池儲能系統領域，半導體廠商通過創新功率器件與系統級設計，推出了一系列高可靠性、高效率的參考方案，能夠幫助設計人員快速實現方案落地。

高壓儲能時代的 BMS 設計挑戰

儲能系統電壓等級從 1000V 邁向 1500V，并非簡單的參數數值提升，這一轉變帶來了效率優化與安全保障的雙重挑戰。

傳統儲能系統普遍面臨電池簇并聯環流損耗、系統壽命受限于最弱電芯性能以及設備冗余配置成本高等問題。1500V 系統通過提高電壓等級，可顯著降低系統工作電流，不僅能減小線纜截面積，還能降低布線成本，但同時也對電池管理系統（BMS）提出了更高要求。

在 1500V 電壓等級下，系統設計需滿足更高的絕緣等級標準，同時需預留更長的爬電距離。傳統 BMS 的采樣與通訊模塊難以適配這類高壓環境，而電池?cái)?shù)據采集既需保證高精度，又需控制低延遲，否則可能降低安全判斷的準確性，埋下安全隱患。

此外，電弧檢測的誤差與滯后問題也較為突出。在工商業儲能應用場景中，若接觸器老化、電纜磨損等問題未能及時檢測，極易導致電弧長時間持續且無法快速切斷，進而引發安全事故。

TIDA-HVBMS-ESS-PLTFRM

首先推薦的是德州儀器（TI）推出的 TIDA-HVBMS-ESS-PLTFRM 平臺方案，該方案是一款 1500V 電網級儲能電池管理系統，包含三種針對高壓鋰離子（Li-ion）和磷酸鐵鋰（LiFePO4）電池組的設計方案。根據參考指南描述，該架構整合了三大核心參考設計，分別是電池管理單元（BMU）TIDA-101279、高壓管理單元（HMU）TIDA-010272 以及電池控制單元（BCU）TIDA-010253。該設計可實時監控每個電芯的電壓、電芯溫度、總線電壓、并聯電流及絕緣阻抗，并對電池組進行保護，確保其安全運行。

三塊電路板的整體連接方式如下：?
TIDA-101279 作為 BMU，是一款針對 52 芯鋰離子（Li-ion）、磷酸鐵鋰（LiFePO4）電池組的全面解決方案，具備電芯溫度傳感與高電芯電壓精度監測功能。該設計可實時監控每個電芯的電壓和溫度，并對電池包進行保護以保障安全使用；TIDA-101279 收集的電壓與溫度信息，可通過通用異步收發器（UART）或菊花鏈傳輸至 BCU 電路板。

TIDA-010272 作為 HMU，能夠監測四個高壓總線輸入信號、一個分流電流與溫度數據，以及電池的絕緣阻抗，以此確保電池架安全運行；其檢測到的高壓數據和絕緣采樣信息，可通過串行外設接口（SPI）或菊花鏈傳輸至 BCU。

TIDA-010253 作為 BCU，主要負責計算和處理來自 HMU 與 BMU 電路板的信號，并提供對外的 RS-485、CAN 及以太網通信接口，實現與外部系統的信息交互。

RD-BESS1500BUN

恩智浦（NXP）推出的 RD-BESS1500BUN 是一款量產級電池管理系統參考設計。該架構設計嚴格遵循 IEC61508 和 IEC60730 標準，支持最高 1500V 的電壓等級，適用于公用事業、商業、工業及住宅儲能領域的各類高壓電池管理解決方案。

RD-BESS1500BUN 具備多項出色特性，包括強可擴展性、高安全性與精準測量能力等。在可擴展性方面，其適配各類應用場景的高壓 BMS 芯片解決方案，能夠幫助企業降低開發成本，加快產品上市進程；在安全性方面，該系統采用的架構已通過預認證，符合 IEC61508 SIL 2 和 IEC60730 Class B 標準，可滿足包括 UL9540、UL1973、IEC62933 及 IEC62619 在內的應用標準對功能安全的要求；在精準測量方面，通過精確且同步的測量技術，能夠充分發掘電池的性能潛力，從而在提升系統效率、增強功能穩定性、維護電池健康狀態及優化投資回報等方面實現良好效果。

作為一款量產級電池管理系統參考設計，恩智浦 RD-BESS1500BUN 采用了多款高性能器件，具體包括：電芯控制器方面，6 通道鋰離子電池控制器 IC MC33772C、18 通道鋰離子電池控制器 IC（滿足 ASIL D 等級）MC33774；電池通信 IC 方面，通用 BMS 通信 TPL 收發器及 CAN FD 網關 MC33665A；此外，還包括 S32K 汽車通用 MCU S32K3、FS26 功能安全系統基礎芯片等。

集成羅姆 2kV SiC MOSFETs 的模塊

今年 5 月，全球先進的太陽能發電及儲能系統技術專業企業 SMA Solar Technology AG 宣布，在其太陽能系統新產品 “Sunny Central FLEX” 中，采用了內置羅姆（ROHM）新型 2kV SiC MOSFETs 的賽米控丹佛斯（Semikron Danfoss）功率模塊。

賽米控丹佛斯的 SEMITRANS? 20 功率模塊專為大功率應用場景與高速開關工況設計，是下一代大型轉換器用功率模塊的代表性產品；其中，內置羅姆 2kV SiC 器件的 SEMITRANS? 20，更是 SMA Sunny Central FLEX 的核心組件。

目前，SEMITRANS? 20 產品系列包含兩種版本：其一為 SEMITRANS? 20 TRACTION，專為鐵路機車應用設計，可提供極致的運行可靠性；其二為 SEMITRANS? 20 INDUSTRIAL，針對風電、太陽能及驅動器應用進行了優化，能夠支持 1500V 直流電壓的儲能系統應用。

國內廠商的代表產品

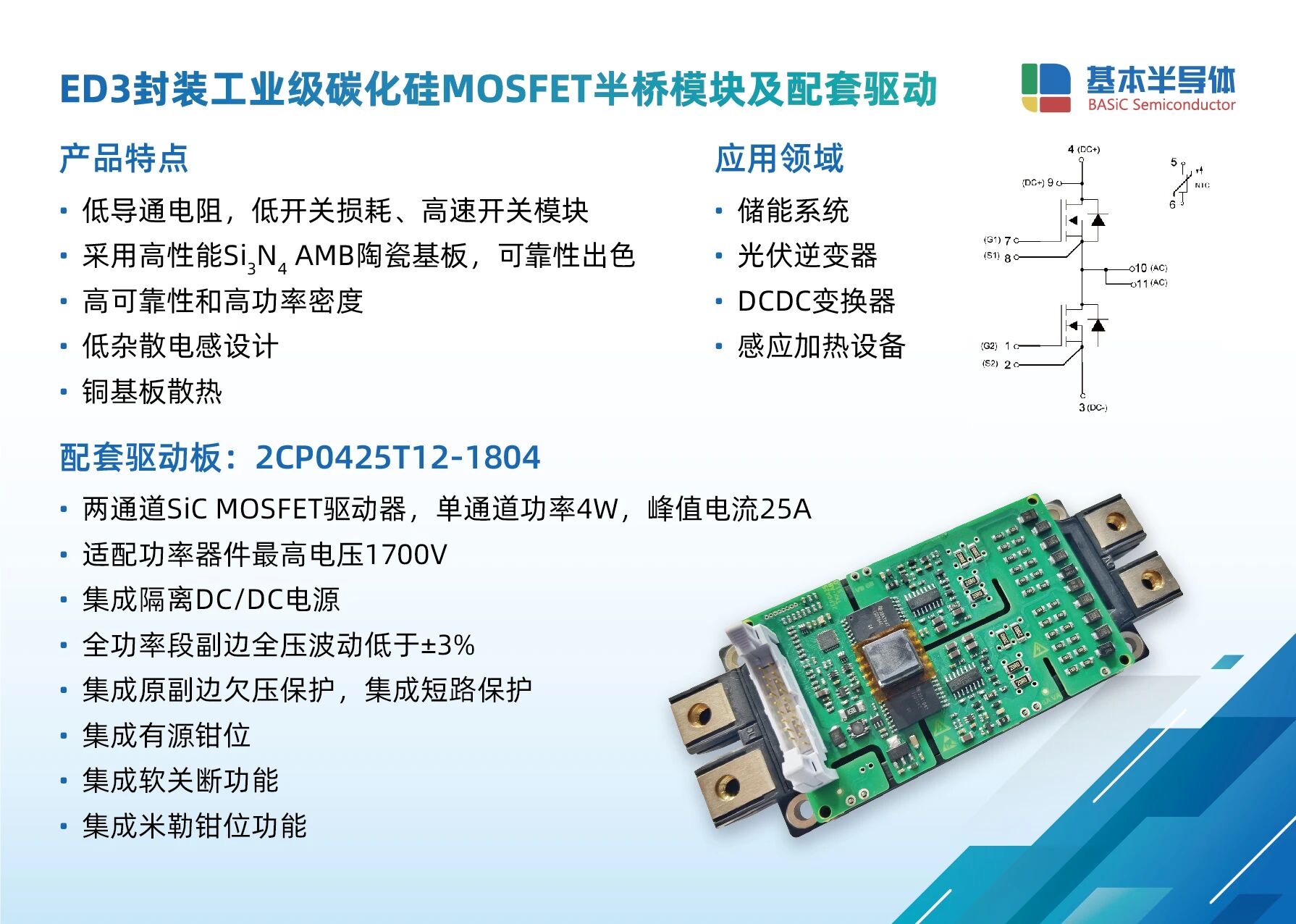

基本半導體推出的 1500V/360A SiC 模塊 BMF360R15E2G3，適用于高壓光儲一體化儲能變流器（PCS），支持 1.5kV 直流側電壓，在 150kW 滿載工況下效率可達 98.8%，且成本相較國外同類產品降低 40%。

瞻芯電子推出的 1500V SiC 驅動芯片 IVCR1401 與 1200V/30mΩ MOSFET IVCS120R030，是面向高性能電力電子應用的碳化硅（SiC）分立器件解決方案。這兩款產品協同工作，可為光伏逆變器、儲能系統、電動汽車及充電樁等對效率、功率密度要求較高的場景，提供靈活且可靠的器件支持。其中，1500V SiC 驅動芯片 IVCR1401 支持 1500V 母線電壓，VCC 供電范圍達 18-35V，可適配高壓系統中 SiC MOSFET 與 IGBT 的驅動需求。

結語

從行業發展邏輯來看，1500V 電池儲能系統的崛起并非偶然 —— 它既是光伏電壓等級升級催生的適配產物，更是破解電網調峰壓力、提升間歇性電源消納率的關鍵路徑。相較于 1000V 系統，1500V 架構通過降低電流，減少了線纜損耗與變流器需求，顯著提升了系統整體效率，但同時也帶來了多重挑戰，包括 BMS 的絕緣等級適配、采樣精度提升、電弧檢測優化，以及功率器件的耐壓性能與開關效率升級等。

而這些參考設計的價值，不僅在于破解了 1500V 儲能的技術痛點 —— 既滿足了高壓環境下的安全與可靠性要求，又通過集成化、模塊化設計幫助企業降低開發成本、加快產品上市進程；更在于推動 1500V 儲能從 “概念” 走向 “規模化落地”，為大型光伏風電電站配套儲能系統提供了高效、成熟的技術路徑。
