      高質USB-C 3.1 Gen2數據線拆解：搭載慧能泰E-Marker芯片

      電子工程師 ? 來源：網絡整理 ? 作者：佚名 ? 2018-07-24 00:25 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      隨著USB PD快充協議的普及，USB-C to USB-C數據線市場占有率不斷提升。這種線纜擁有傳統線纜無法比擬的優勢–支持USB3.1數據傳輸以及電流20V/5A 100W電力傳輸。

      本文引用地址：

      承載5A的電流的USB-C to USB-C線材必須配備E-Marker芯片，然而5A只是電流承載能力，對于輸出傳輸來說，還需要區分是USB 2.0接口還是USB 3.1 Gen1或者USB 3.1 Gen2，所以USB-C to USB-C線材的分類也比較多。蘋果筆記本隨機的就是USB 2.0數據接口的5A線材。

      目前市面上同時具備高速3.1數據傳輸和5A電流傳輸能力的線材并不多，此前充電頭網僅拆解過一款蘋果Thunderbolt 3雷電數據線。今天帶來的同樣是一條USB3.1 Gen2接口的5A線材的拆解。

      一、線材外觀

      線材是黑色，看起來比較粗壯，兩端都是USB-C公頭接口。

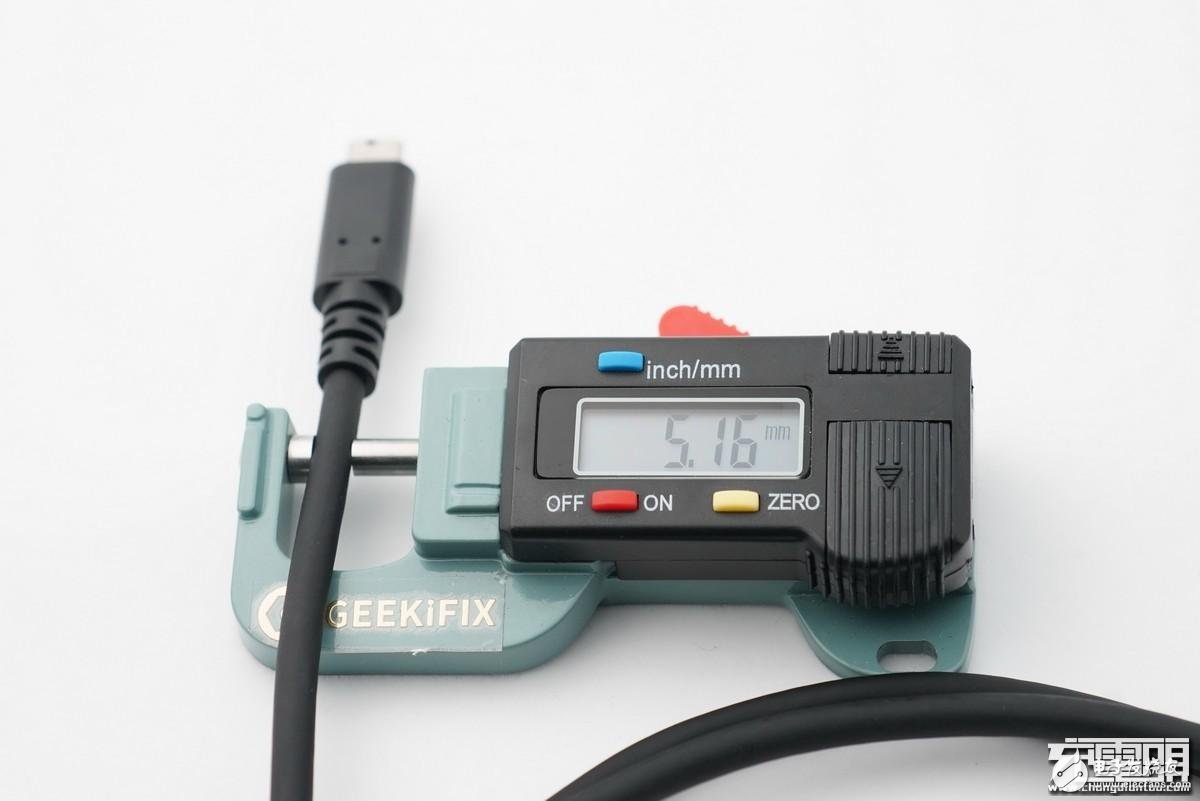

      線徑約5.16mm。

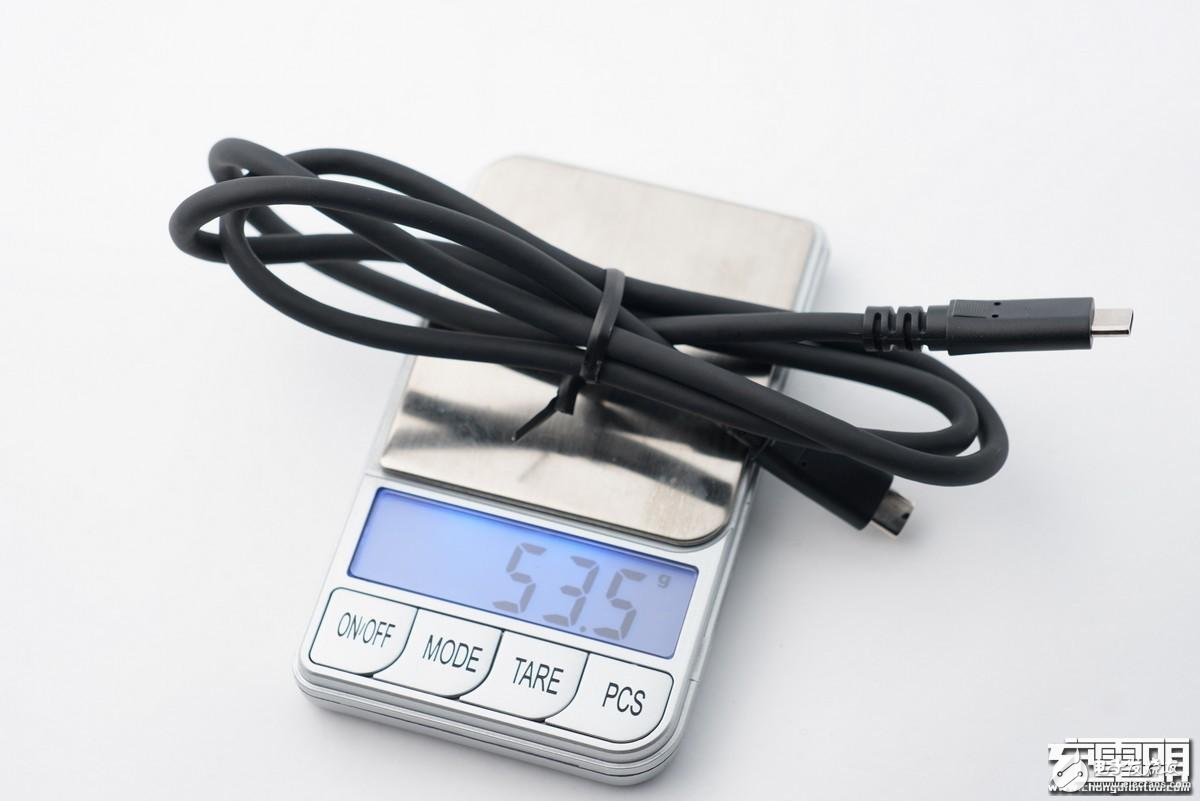

      重量約53.5g。

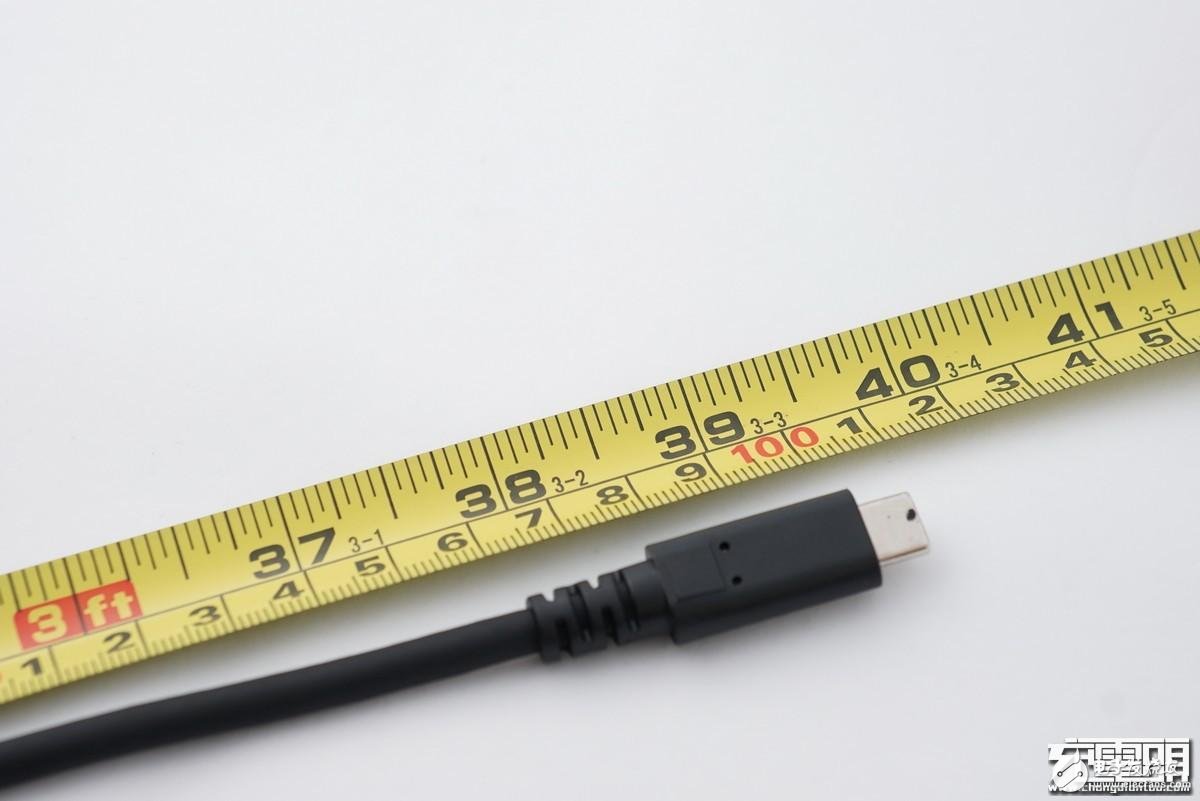

      線材總長度約1米。

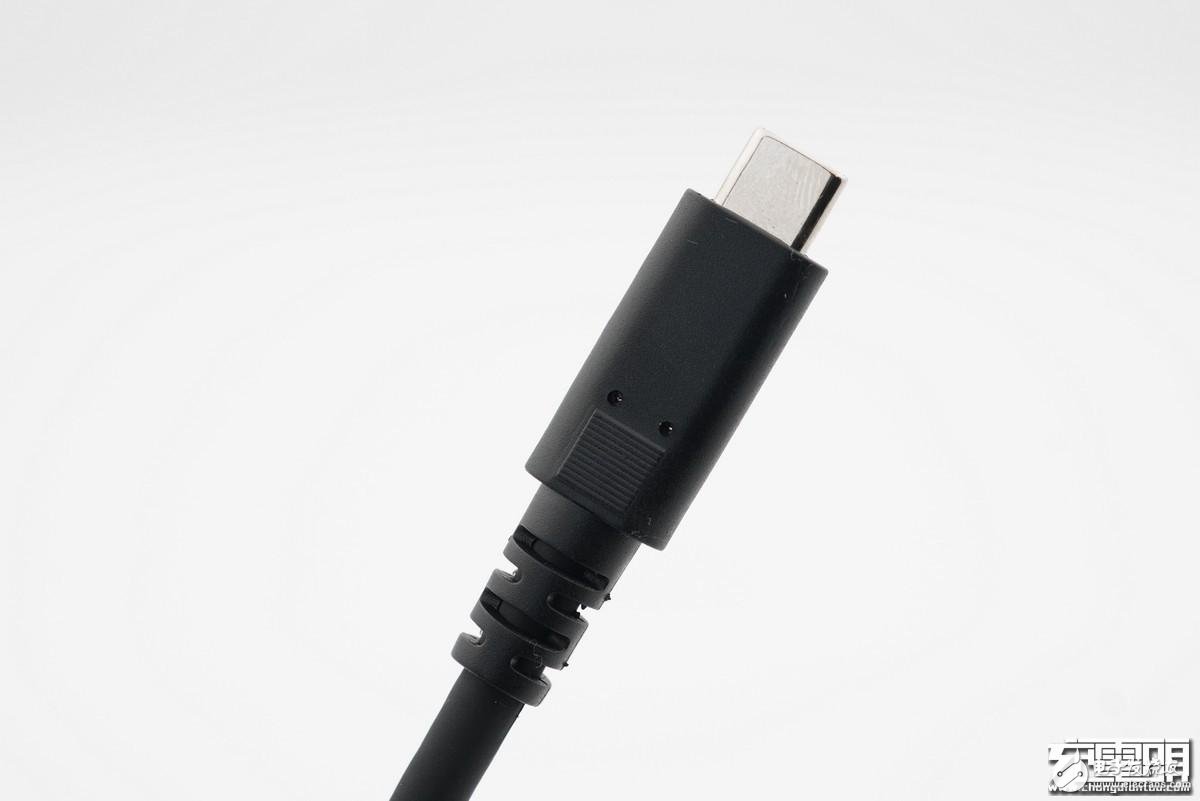

      USB-C公頭部手柄注塑成型，一體防曲套，不是硬材質，握持感比較舒適。

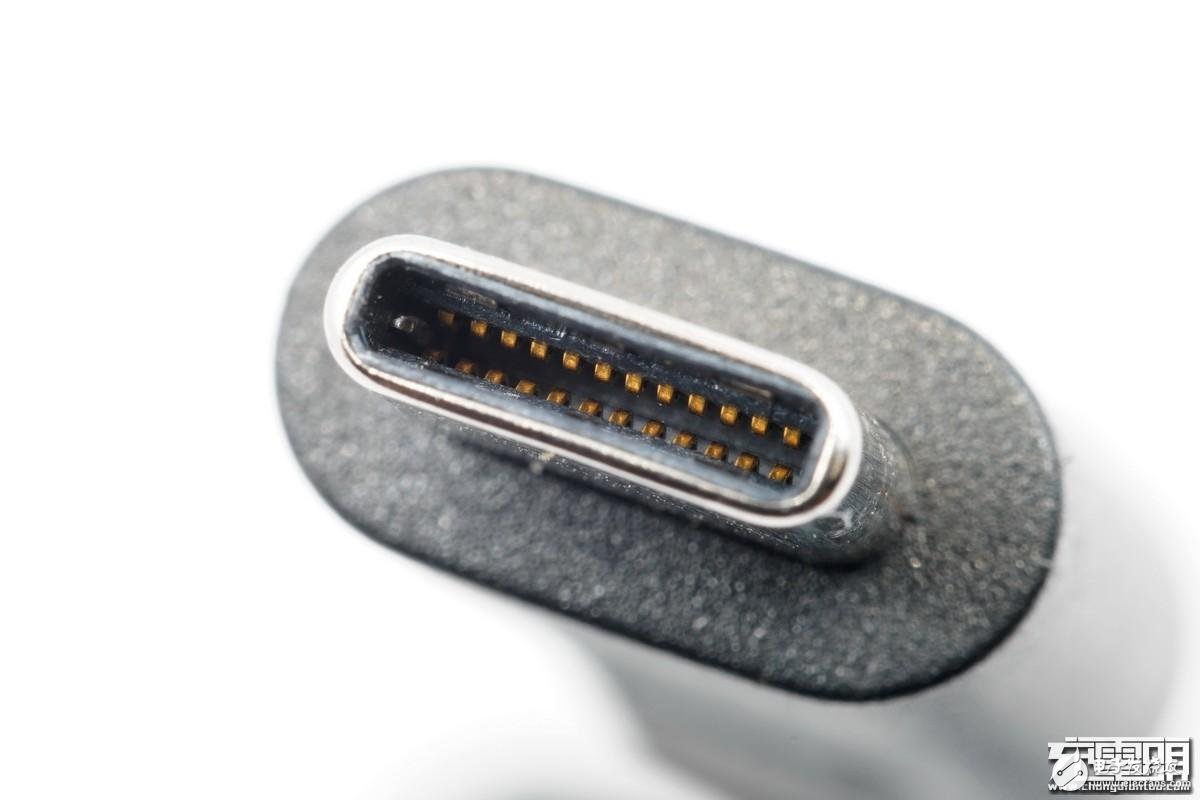

      24滿pin鍍金針腳。

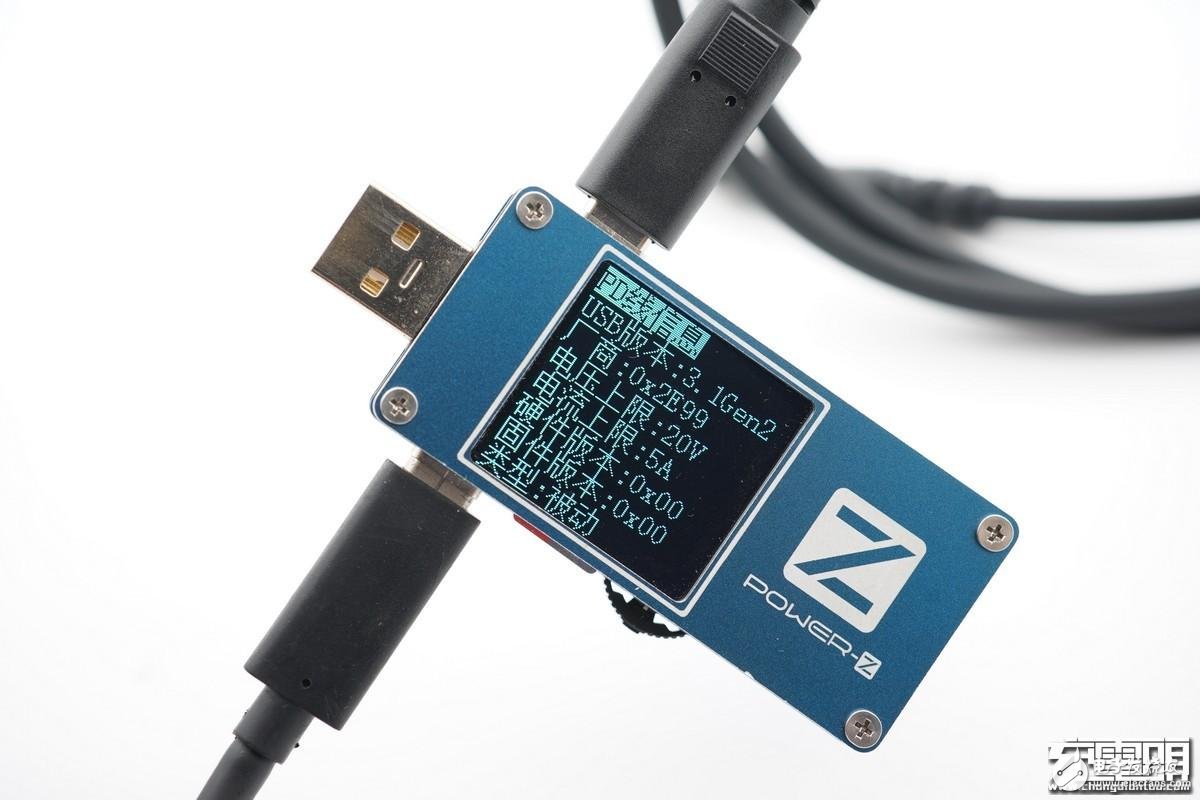

      充電頭網使用ChargerLAB POWER-Z FL001 SUPER測試儀檢測，該線支持USB3.1 Gen2的數據傳輸，并支持最高支持20V/5A 100W功率傳輸。

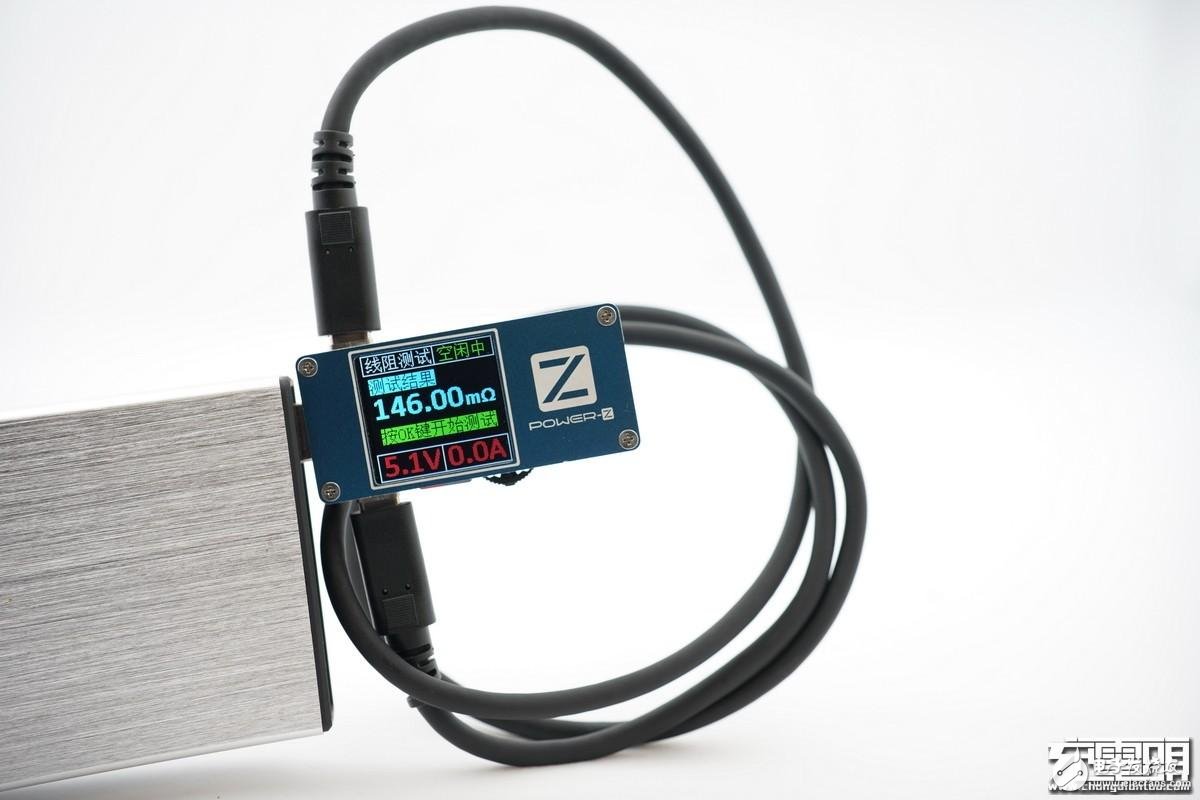

      同樣使用ChargerLAB POWER-Z FL001 SUPER線阻測試，約146mΩ。

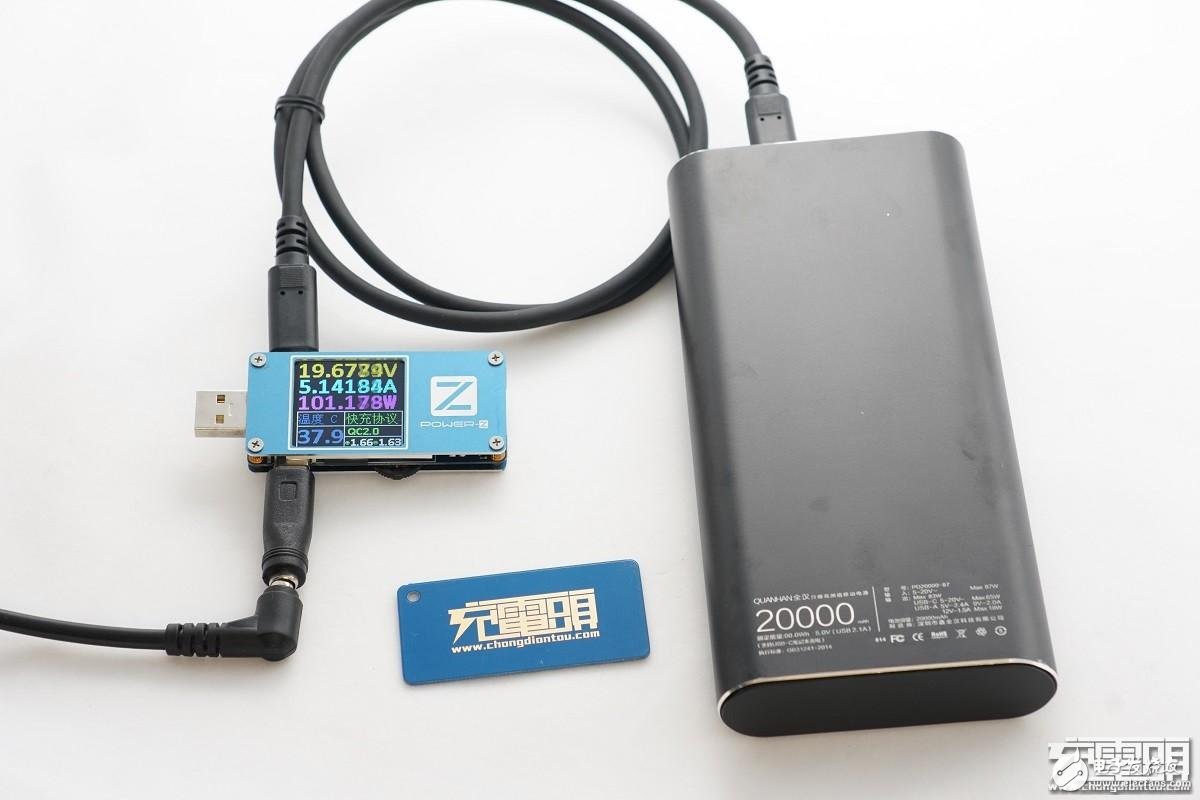

      給全漢移動電源(工程版)充電，充電電壓約19.67V，電流約5.14A，充電功率高達101W。

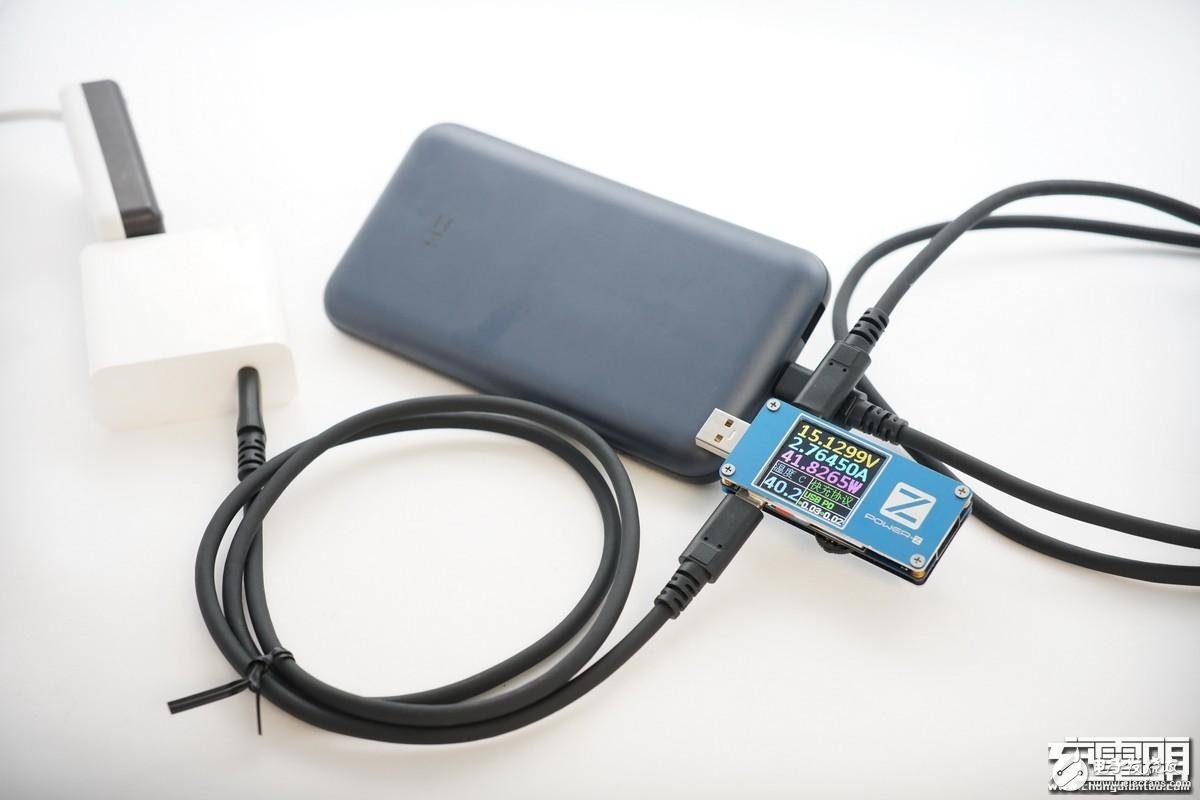

      用于給紫米移動電源充電，41W的充電功率絲毫無壓力。

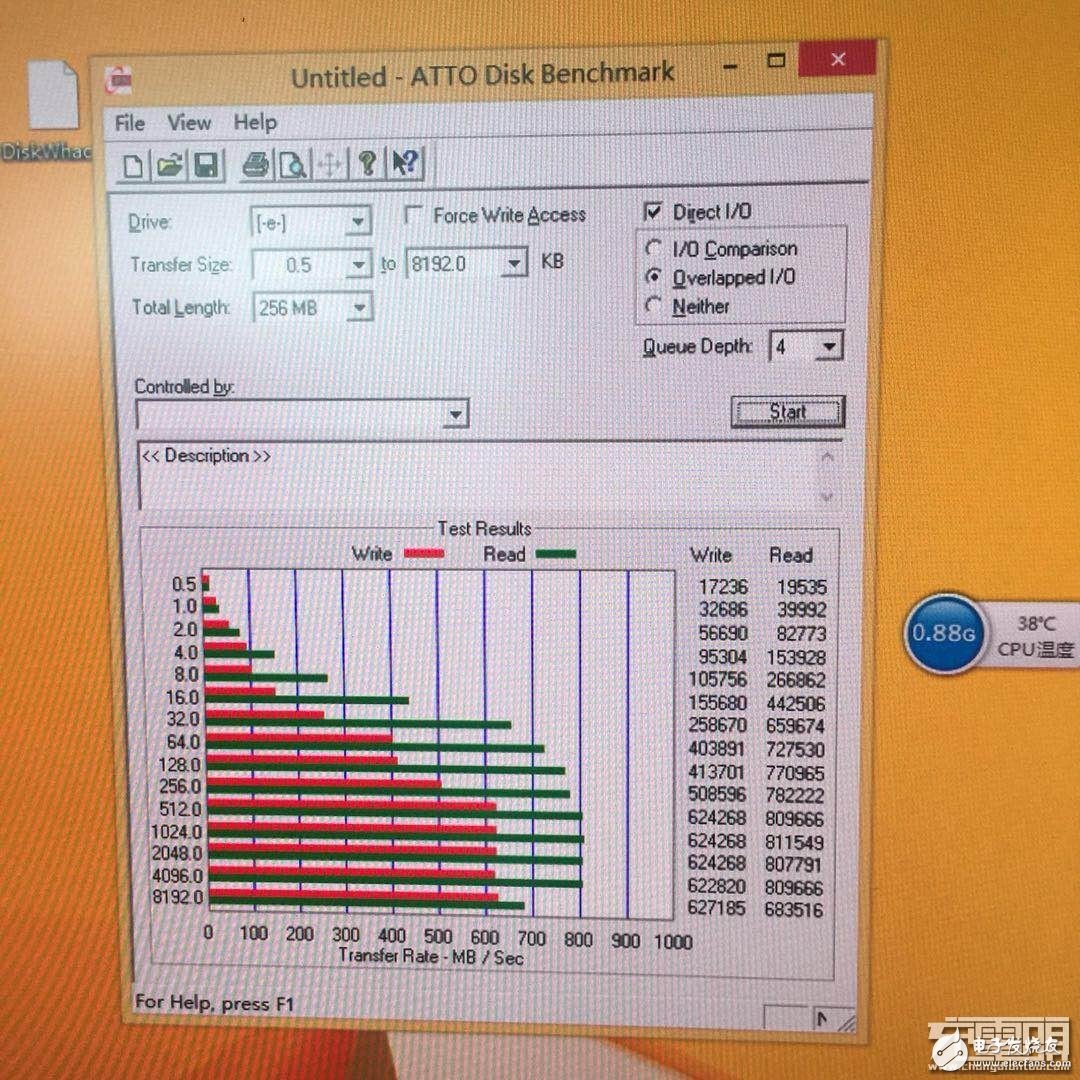

      使用ATTO Disk Benchmark測試數據傳輸能力，分別按0.5KB、1.0KB、 2.0KB直到8192.0KB進行讀寫測試，可以看到這條線纜的傳輸速度最大可以到800MB/S。

      上一頁 1
